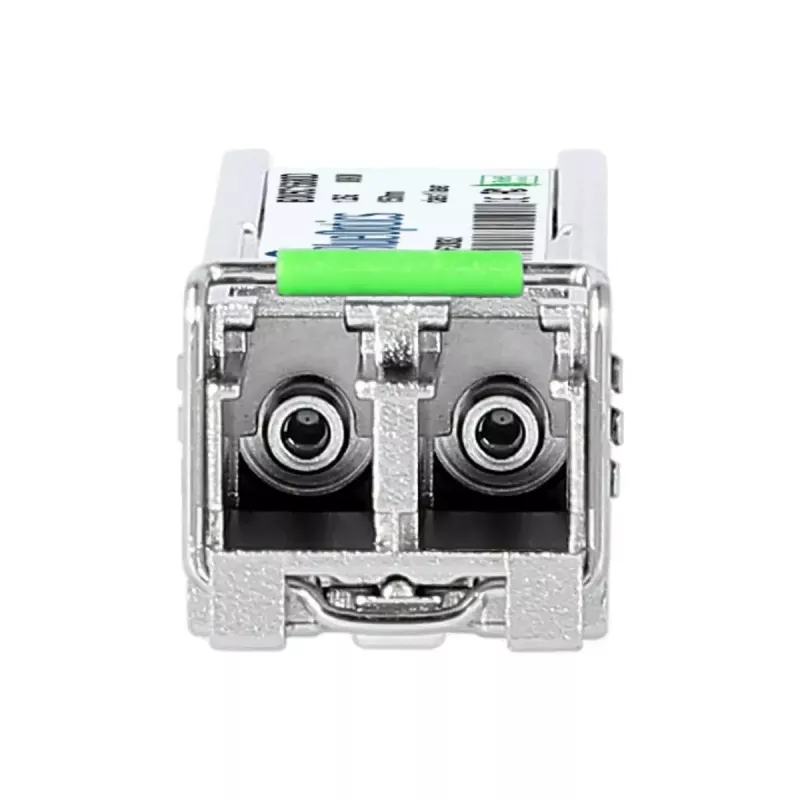

SFP transiiver module BlueOptics SFP-7D-BO 1250 Mbit/s 1550 nm

BlueOptics SFP-7D-BO on kompaktne fiiberoptiline SFP transiiver, mis on mõeldud ühemoodiliste optiliste ühenduste jaoks andmeedastuskiirusel 1250 Mbit/s, kasutades 1550 nm lainepikkust. Metallkorpuses ja 3,3 V toitepingega hõbedane SFP-moodul kaalub umbes 3 g ning pakub LC duplex-ühendust samaaegseks saatmiseks ja vastuvõtuks eraldi kiududel. Moodul vastab MSA-vormiteguri standarditele ja sobib ühilduva asendusena seadmetele, mis toetavad samaväärseid 1000BASE-ZX SFP transiivereid.

Eelised

Moodul pakub stabiilset optilist edastust pikkade vahemaade taha 1550 nm saatja ja vastuvõtja paariga ning toetab levinud võrguprotokolle nagu Ethernet ja Fibre Channel kiirusel kuni 1,25 Gbit/s. Metallkorpus parandab mehaanilist vastupidavust ja soojuse hajumist, samas kui väike standardne SFP-vormitegur võimaldab lihtsat kuumalt ühendamist lülitites, ruuterites ja muudes võrguseadmetes. Ehitatud vastavalt kehtestatud MSA spetsifikatsioonidele, toetab transiiver digitaalset diagnostikat (DDM/DOM), kui host-riistvara seda liidest pakub.

Sobib

• Ühemoodilised optilised ühendused, mis nõuavad kuni 1250 Mbit/s läbilaskevõimet
• Pika ulatusega ühendused, tüüpilised 1000BASE-ZX rakendused
• Lülitid, ruuterid, salvestussüsteemid ja meediumimuundurid SFP-portidega
• Keskkonnad, kus on vaja EMI-immuunsust ja fiiberoptilist isolatsiooni

Peamised spetsifikatsioonid

• Liidese tüüp: SFP (MSA-ga ühilduv)
• Lainepikkus: 1550 nm
• Maksimaalne andmeedastuskiirus: 1250 Mbit/s
• Pistik: LC duplex
• Tööpinge: 3,3 V
• Korpus: metall
• Värv: hõbedane
• Kaal: umbes 3 g
• Toetab digitaalset diagnostikaseiret (DDM/DOM), kui host seda toetab

Kasutamine

Paigaldage SFP transiiver seadme ühilduvasse SFP-porti, kui seade on toite all vastavalt müüja juhistele kuumalt ühendatavate moodulite kohta. Ühendage LC duplex ühemoodilised kiudoptilised kaablid, tagades saatja ja vastuvõtja õige joonduse. Seadistage host-seadme võrguliides soovitud protokolli jaoks (näiteks Ethernet või Fibre Channel) ja kontrollige ühenduse olekut. Kui host-süsteem toetab DDM/DOM-i, lugege diagnostilisi parameetreid nagu toitepinge, laseri eelpingevool, optiline väljund-/sisendvõimsus ja temperatuur, et jälgida ühenduse tervist.

Soovitused

Kasutage ühemoodilisi LC duplex kaableid ja vajadusel samasse jõudlusklassi kuuluvaid transiiveripaare, et saavutada määratud ulatus ja signaalikvaliteet. Kontrollige ühilduvust oma konkreetse lüliti või ruuteri püsivaraga ja lubage hostis DDM/DOM-i tugi kaugseireks. Käsitsege transiiverit selle korpusest, hoidke pistiku otsapinnad puhtad ja kasutage kaitsekorke, kui see ei ole kasutusel, et vältida saastumist ja signaali kadu.
