SFP transiiver module BlueOptics SFP-4200-BO 1250 Mbit/s 850 nm

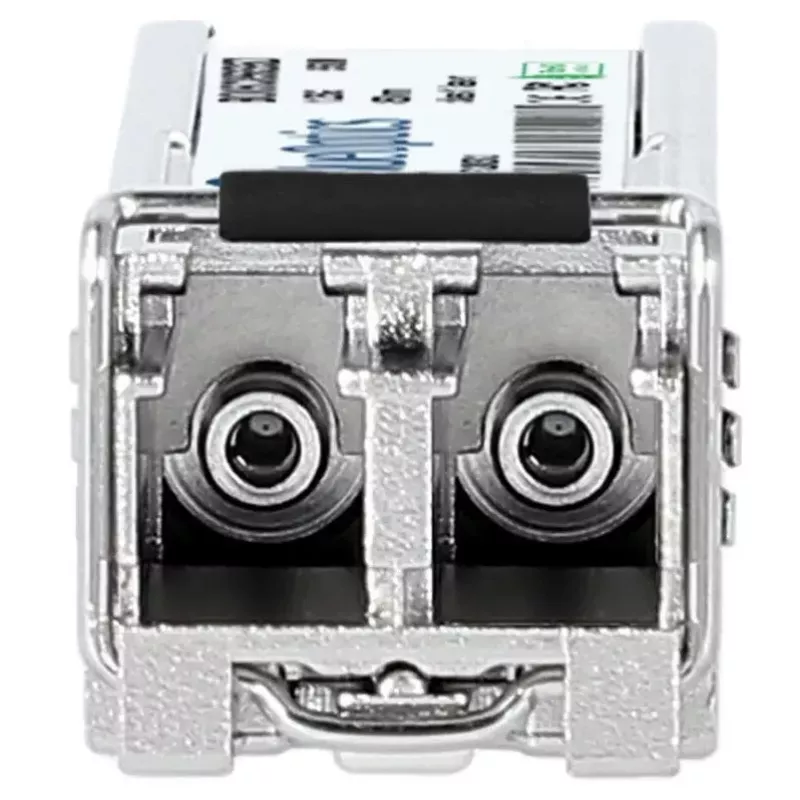

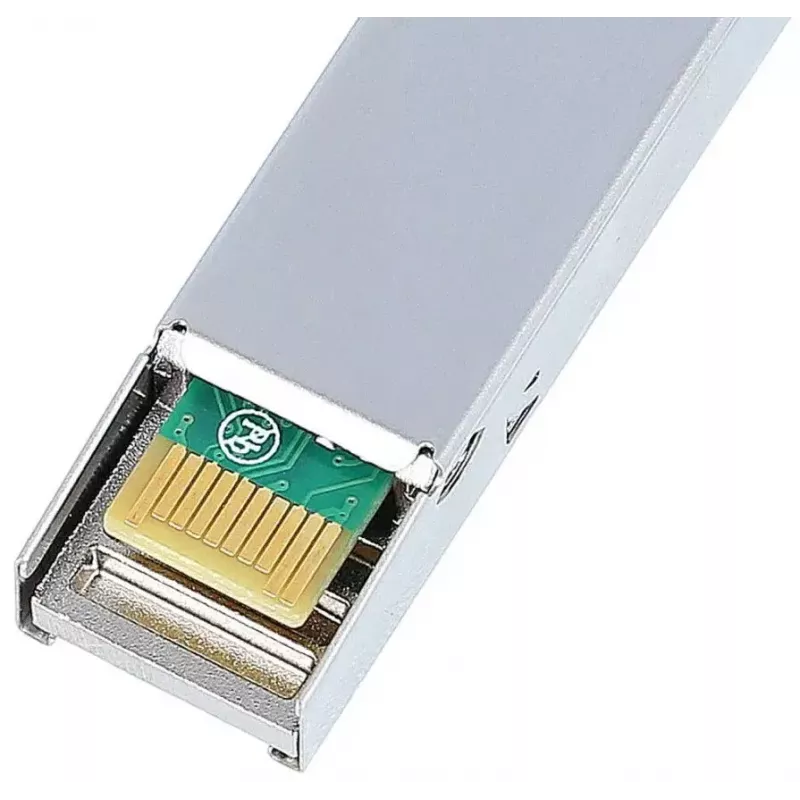

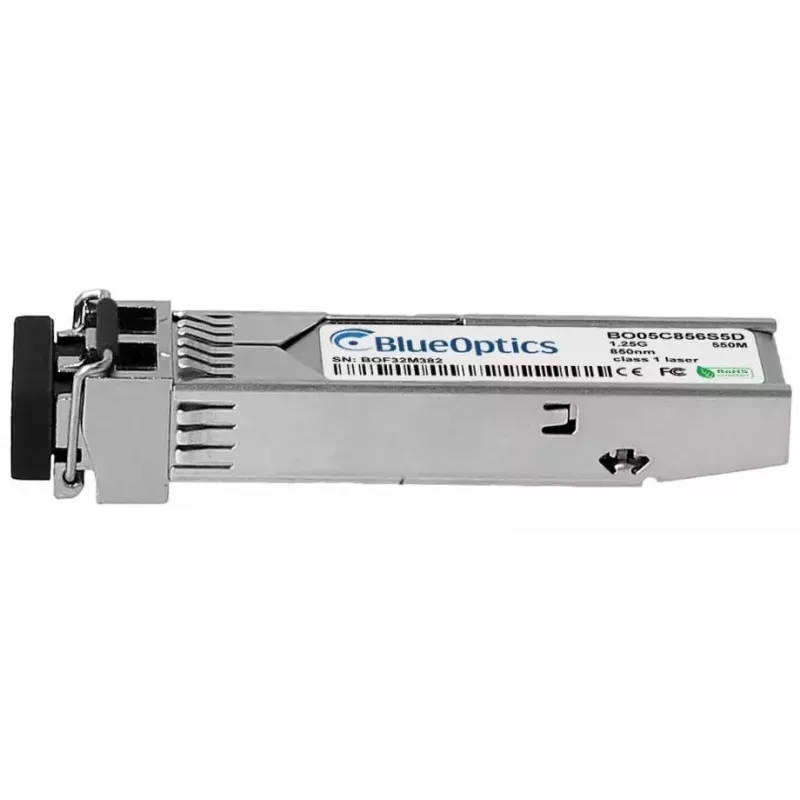

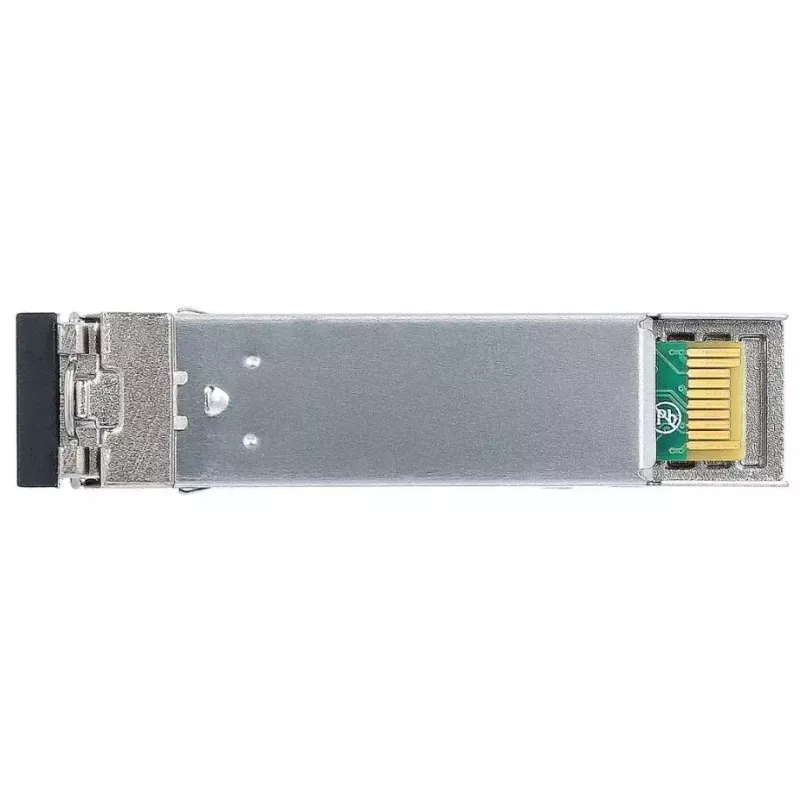

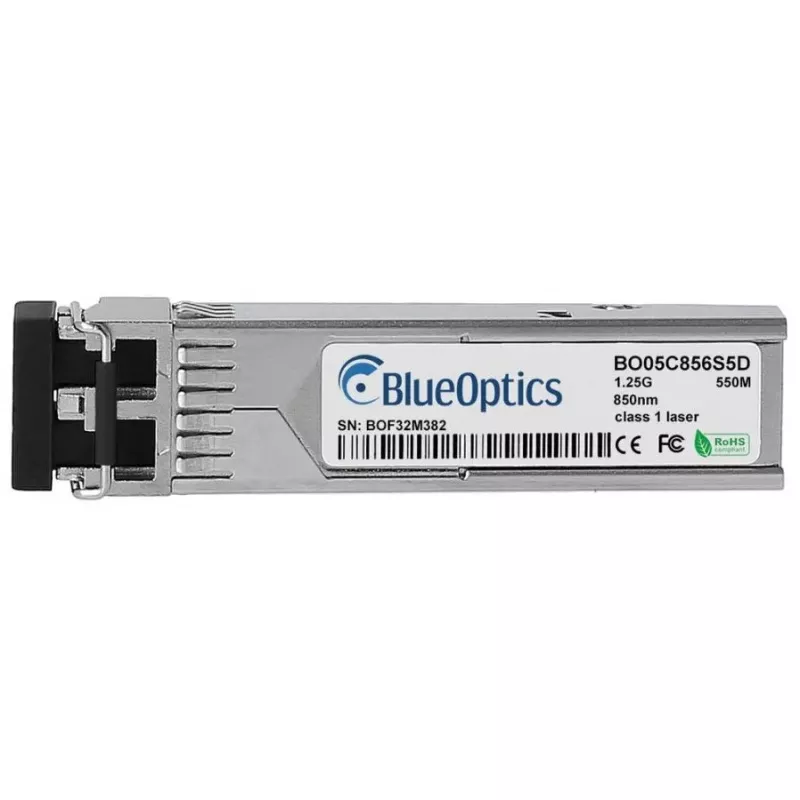

BlueOptics SFP-4200-BO on väikese kujuteguriga ühendatav (SFP) fiiberoptiline transiivermoodul, mis on mõeldud mitmemoodiliste fiiberühenduste jaoks. See toetab maksimaalset andmeedastuskiirust 1250 Mbit/s lainepikkusel 850 nm, sellel on metallkorpus, see töötab 3,3 V toitel ja kaalub umbes 3 g. Moodul kasutab LC-dupleks optilisi pistikuid ja järgib MSA-ga ühilduvaid SFP-kujuteguri standardeid, muutes selle sobivaks paljudele kommutaatoritele, ruuteritele ja salvestusseadmetele, mis aktsepteerivad standardseid 1000Base-SX SFP-mooduleid.

Eelised

Moodul pakub kompaktset ja väikese energiatarbega optilist ühenduvust lühimaa mitmemoodiliste fiiberrakenduste jaoks ning on ühilduv tavaliste 1000Base-SX portidega. Metallkorpuse ja tööstusstandardite komponentidega konstruktsioon tagab mehaanilise tugevuse ja stabiilsed elektrilised omadused 3,3 V töö korral. SFP-4200-BO sisaldab 850 nm tööks optimeeritud saatja- ja vastuvõtjaelemente ning toetab diagnostilist jälgimist, kui hostplatvorm pakub DDM/DOM-funktsioone.

Sobib

Peamised tehnilised andmed

Kasutamine

Sisestage BlueOptics SFP-4200-BO ühilduva kommutaatori, ruuteri või salvestusseadme vabasse SFP-pessa, veendudes, et moodul on pistikupesaga õigesti joondatud. Kinnitage LC-dupleks mitmemoodiline fiiber-ühenduskaabel mooduli pistikutesse, järgides õiget saatja/vastuvõtja orientatsiooni. Toite annab hostseade (3,3 V). Kui host toetab digitaalset diagnostikat (DDM/DOM), lubage või kontrollige diagnostikat seadme haldusliidese kaudu, et jälgida toitepinget, saatja eelpinget, väljundvõimsust, vastuvõetud võimsust ja temperatuuri.

Soovitused

Kasutage optimaalse ulatuse ja signaali kvaliteedi saavutamiseks kvaliteetset mitmemoodilist fiibrit ja LC-dupleks ühenduskaableid. Enne kasutuselevõttu kontrollige hosti ühilduvust 1000Base-SX SFP-moodulite ja DDM/DOM-toega. Käsitsege moodulit hoolikalt, kaitske optilisi liideseid ühendamata olekus tolmukorkidega ning järgige paigaldamise ajal ESD ettevaatusabinõusid kahjustuste vältimiseks.
