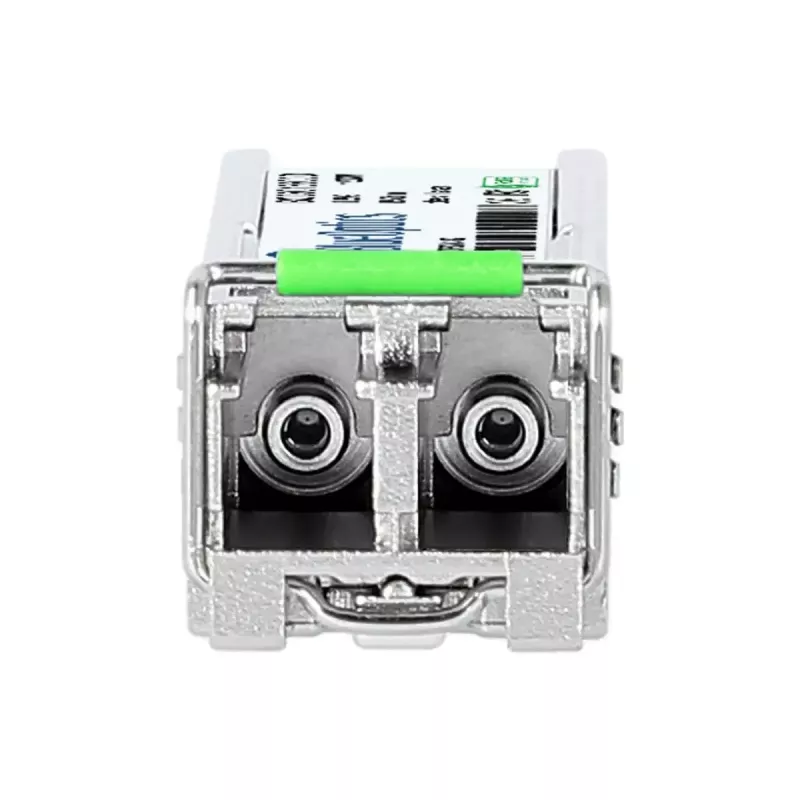

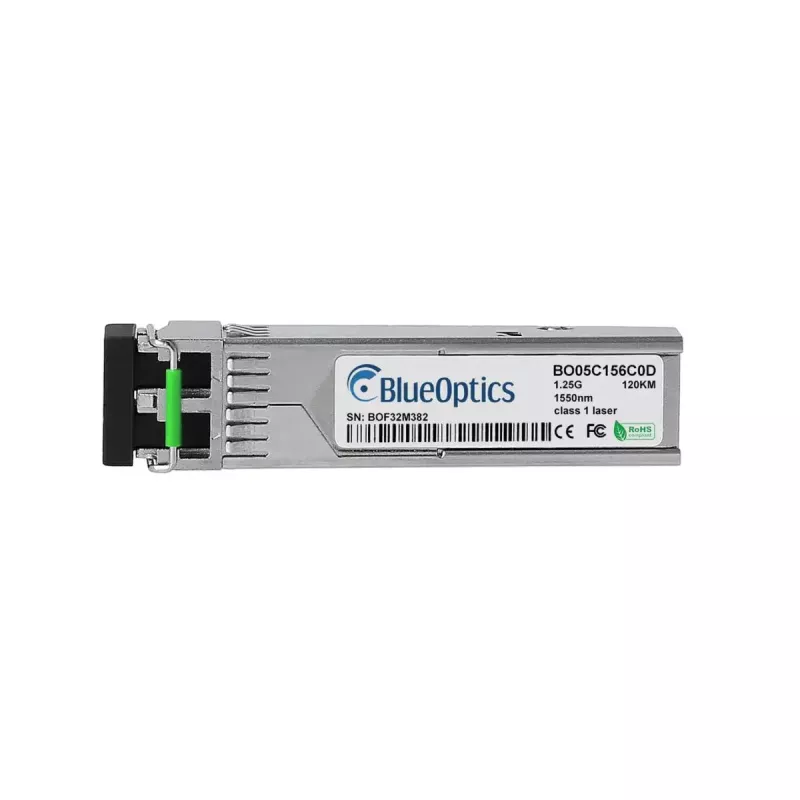

SFP transiiver module BlueOptics SFP-1GEZXLC-BO 1250 Mbit/s 1550 nm

BlueOptics SFP-1GEZXLC-BO on SFP fiiberoptiline transiivermoodul, mis on loodud ühemoodiliste ühenduste jaoks nimilainepikkusega 1550 nm ja maksimaalse andmeedastuskiirusega 1250 Mbit/s (1000BASE-ZX klass). Kompaktses metallkorpuses, toiteallikaga 3,3 V, moodul kasutab LC duplex optilist liidest ja kaalub umbes 3 g. See on ette nähtud kasutamiseks võrguseadmete SFP-pesades, mis toetavad 1000BASE-ZX optikat, ning pakub kaugühendustega ühemoodilist ühendust lülititele, ruuteritele ja muule ühilduvale riistvarale.

Eelised

Moodul pakub standardiseeritud SFP-vormitegurit, mis võimaldab kuumalt paigaldamist, ja vastab tööstusstandarditele MSA mehaaniliste ja elektriliste spetsifikatsioonide osas. Optiline edastus lainepikkusel 1550 nm toetab pikamaa-ühemoodilisi ühendusi ja, kui seda kasutatakse ühilduvates süsteemides, suudab edastada Etherneti ja sellega seotud protokolle kiirusega kuni 1,25 Gbit/s. Metallkorpus tagab mehaanilise kaitse ja aitab soojust hajutada, samas kui väike kaal muudab selle sobivaks tihedate paigalduste jaoks. Transiiver on loodud ja testitud koostalitlusvõime tagamiseks ning toetab digitaalset diagnostikaseiret (DDM/DOM), kui host-riistvara seda funktsiooni pakub.

Sobib

• Pikamaa-ühemoodilised Etherneti ühendused (1000BASE-ZX)
• Lülitite ja ruuterite ühendamine suurlinnade või ülikoolilinnakute võrkudes
• Kiired ülesühendused andmekeskuste riiulite ja võrgu koondpunktide vahel
• Ühilduvate SFP-transiiverite asendamine või uuendamine toetatud riistvaras

Peamised spetsifikatsioonid

• Liidese tüüp: SFP (väikese vormiteguriga vahetatav)
• Optiline lainepikkus: 1550 nm
• Maksimaalne andmeedastuskiirus: 1250 Mbit/s
• Pistik: LC duplex (optiline)
• Sobiv kiutüüp: ühemoodiline kiud
• Toitepinge: 3,3 V
• Korpus: metall
• Värvus: hõbedane
• Kaal: umbes 0,003 kg

Kasutamine

Paigaldage moodul ühilduva võrguseadme tühja SFP-pessa, järgides seadme tootja paigaldusjuhiseid. Ühendage LC duplex ühemoodilised kiudoptilised patch-kaablid transiiveriga, veendudes õige saatja/vastuvõtja suuna osas. Veenduge, et host-seade tuvastab mooduli, ja kui toetatud, lubage või lugege digitaalset diagnostikat (DDM/DOM) haldusliidese kaudu, et jälgida optilisi parameetreid. Pärast paigaldamist tehke alati testühenduse kontroll ning valideerige signaalitasemed ja protokolli töö.

Soovitused

Usaldusväärse pikamaa-jõudluse tagamiseks kasutage sertifitseeritud ühemoodilist kiudu ja LC duplex patch-juhtmeid, hoidke pistikud puhtad ning kontrollige ühilduvust host-seadmega. Kui digitaalne diagnostika on vajalik, veenduge, et võrgu riistvara toetab DDM/DOM funktsiooni. Käsitsemisel järgige ESD ettevaatusabinõusid ja hoidke moodulit, kui see pole paigaldatud, kaitsvas konteineris.
