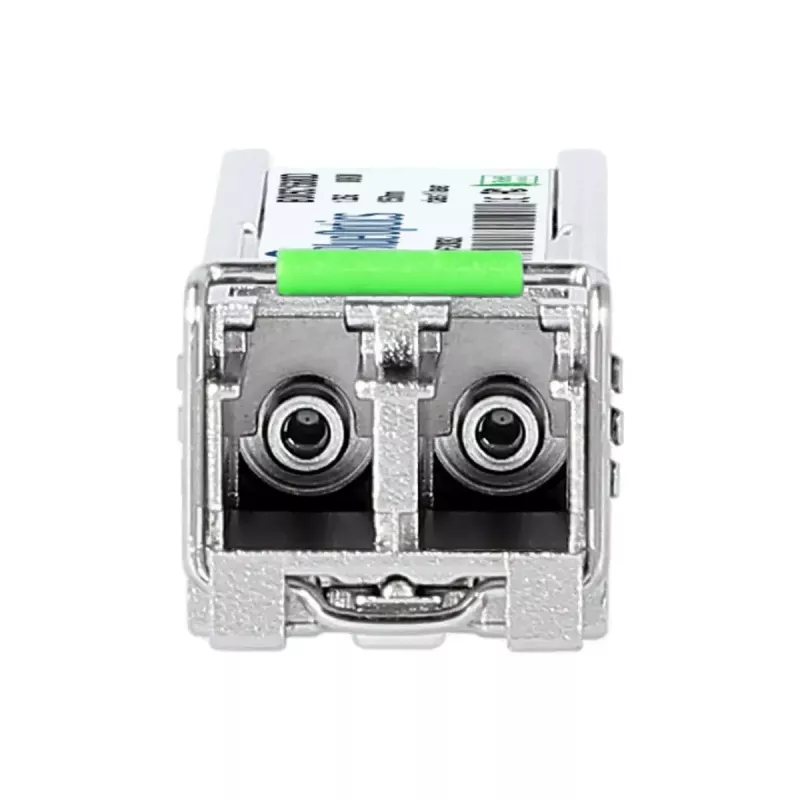

SFP transiiver Module BlueOptics SFP-1G-ZX-BO 1250 Mbit/s 1550 nm

BlueOptics SFP-1G-ZX-BO on SFP transiiverimoodul ühemoodilise kiu ühendustele, mis toetab andmeedastuskiirusi kuni 1250 Mbit/s. Moodul töötab lainepikkusel 1550 nm ja on ümbritsetud kompaktse, vastupidava metallkestaga. Moodul kasutab standardset SFP-liidest ja vajab 3,3 V sisendtoidet. Tänu kergele disainile (ca 3 g) ja MSA-standardite järgi ühilduvale LC duplex optilisele liidesele on moodul mõeldud pika vahemaa optilisteks ühendusteks, kus on nõutav väike jalajälg ja standardne SFP-vormitegur.

Eelised

Moodul pakub pika ulatusega optilist ülekannet 1550 nm juures, võimaldades ühendusi ülipikkadel vahemaadel ühemoodilises kius. Selle metallkesta pakub mehaanilist töökindlust ja EMI vastupidavust, hoides samal ajal kaalu ja suuruse minimaalsena, et lihtsustada paigaldamist SFP-portidesse. Vastavus levinud SFP/LC-vormiteguri standarditele tagab koostalitlusvõime paljude võrguseadmetega, mis aktsepteerivad ühilduvaid 1000BASE-ZX SFP transiivereid.

Sobib

• Pikamaa ühemoodilise kiu Etherneti ühendusteks (1000BASE-ZX)
• Lülititele, ruuteritele ja salvestussüsteemidele, millel on SFP-pordid ja mis toetavad 1,25 G optikat
• Optilisteks üleslüliks andmekeskuse riiulite vahel või saitide vahel
• Keskkondadesse, mis vajavad kompaktseid, kohapeal paigaldatavaid varutransiivereid

Peamised tehnilised andmed

• Liidese tüüp: SFP (väike vahetatav moodul)
• Maksimaalne andmeedastuskiirus: 1250 Mbit/s
• Töölainepikkus: 1550 nm
• Kiu tüüp: ühemoodiline kiud (SMF)
• Pistik: LC Duplex (optiline)
• Toitepinge: 3,3 V
• Kere: metall
• Kaal: ca 0,003 kg
• Toote värvus: hõbedane

Kasutamine

Paigaldage BlueOptics SFP-1G-ZX-BO, sisestades mooduli ühilduva võrguseadme vabasse SFP-pesasse, kuni see fikseerub. Ühendage LC duplex ühemoodilised kiudoptilised patch-juhtmed mooduli optilistesse portidesse, jälgides Tx/Rx suunda. Veenduge, et hostseade on konfigureeritud sobivate 1000BASE-ZX või 1,25 G lingi seadetega ning et vastuvõttev ots toetab sama lainepikkust ja lingi standardit. Toidet annab host seade SFP-pesa kaudu (3,3 V); eraldi toiteühendust ei ole vaja.

Soovitused

Enne kasutuselevõttu kinnitage seadme ühilduvus ja püsivara tugi kolmanda osapoole SFP-moodulitele. Kasutage madala kao ühemoodilist kiudu ja kvaliteetseid LC duplex patch-juhtmeid, et saavutada määratud ulatus ja signaali kvaliteet. Hoidke optilised pistikud puhtad ja kasutage kaitsekorke, kui pordid ei ole kasutuses, et vältida saastumist ja signaali halvenemist.
