SFP transiiver module BlueOptics SFP-1G-RJ45-PS-BO Fiiberoptiline 100 m

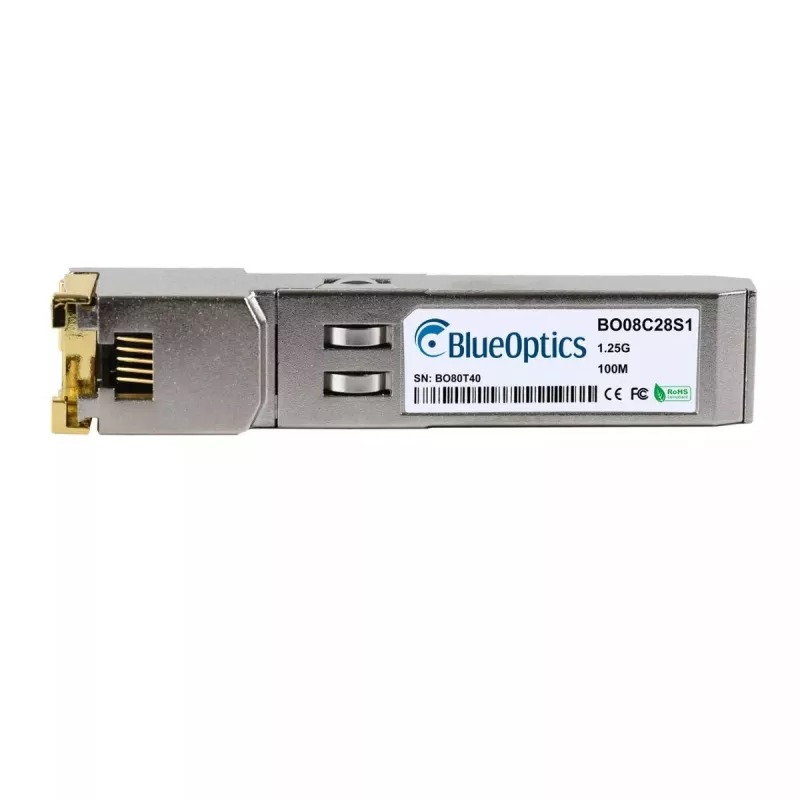

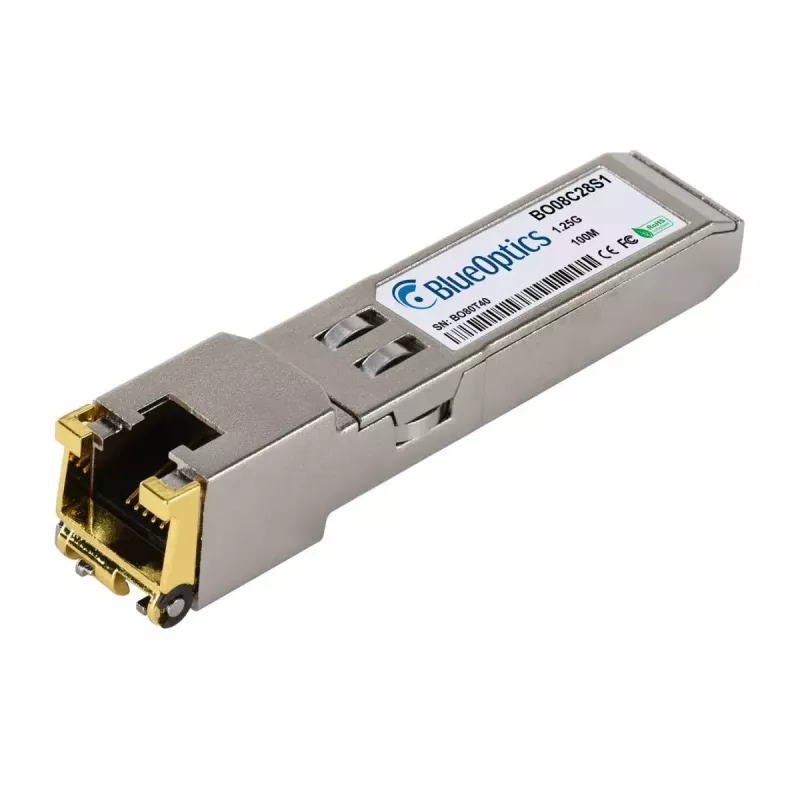

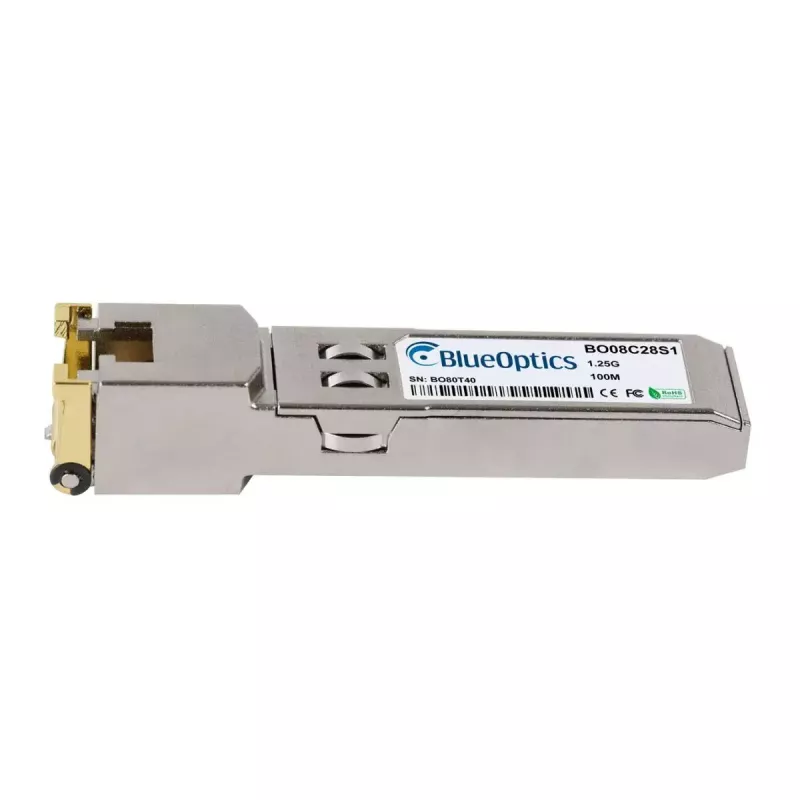

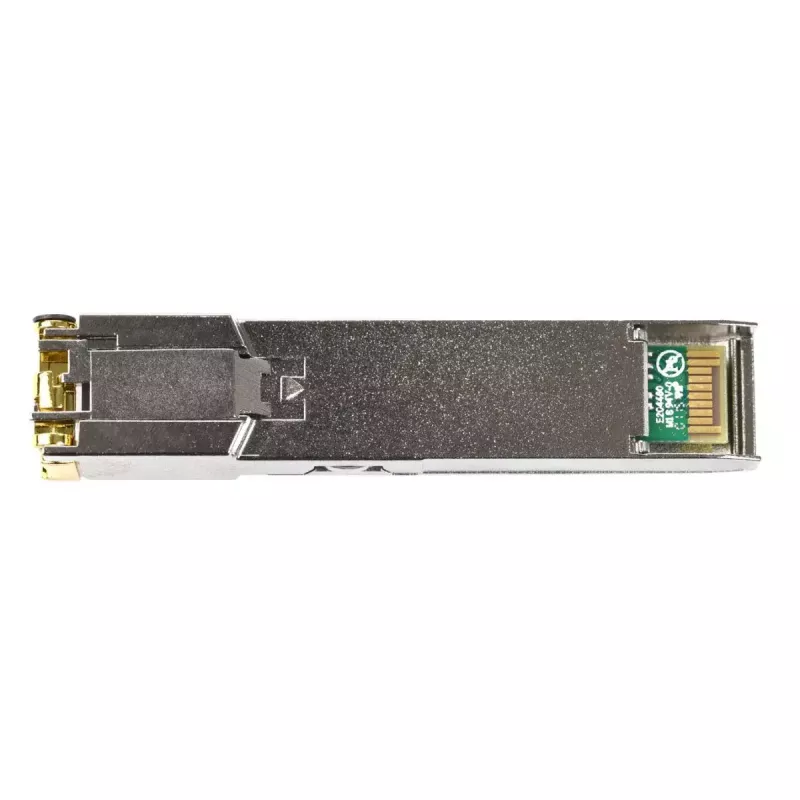

BlueOptics SFP-1G-RJ45-PS-BO on SFP-transiiver, mis on mõeldud 1 Gbit/s võrguühendusteks keerdpaarkaabliga RJ45-liidese kaudu. Alumiiniumkorpuses ligikaudu 20 g kaaluv kompaktne moodul toetab andmeedastust kuni 100 meetri ulatuses ja sobib standardsetesse SFP-pesadesse, järgides MSA (Multi-Source Agreement) mehaanilisi spetsifikatsioone. See on ette nähtud kasutamiseks võrguseadmetes, mis toetavad SFP 1000BASE-T transiivreid ja nõuavad töökindlat, plug-and-play vaskühendust väikeses vormiteguris.

Eelised

Moodul pakub ühe pordi vaskühendust tööstusstandardse SFP vormiteguriga, võimaldades paindlikult uuendada või asendada SFP-toega võrguriistvara ilma, et oleks vaja vahetada šassiid või liinikaarte. Alumiiniumkorpus pakub põhilist mehaanilist kaitset, hoides samas kaalu madala, et hõlbustada käsitsemist ja paigaldamist. Ühilduvus 1000BASE-T protokollide ja 100 m ühenduskaugusega muudab selle sobivaks tüüpiliste kontorite ja andmekeskuste horisontaalkaabelduseks.

Sobib

• 1 Gbit/s üleslinkideks ja serveriühendusteks vaskkaabliga
• Switchidevahelisteks või switchi ja serveri vahelisteks linkideks kuni 100 m kaugusele
• Keskkondadesse, kus on vaja SFP-pesa paindlikkust fikseeritud RJ45-portide asemel
• Võrguseadmetesse, mis toetavad standardseid SFP 1000BASE-T transiivreid

Peamised spetsifikatsioonid

• Vormitegur: SFP (väike vormiteguriga ühendatav)
• Andmeedastuskiirus: 1 Gbit/s (1000BASE-T)

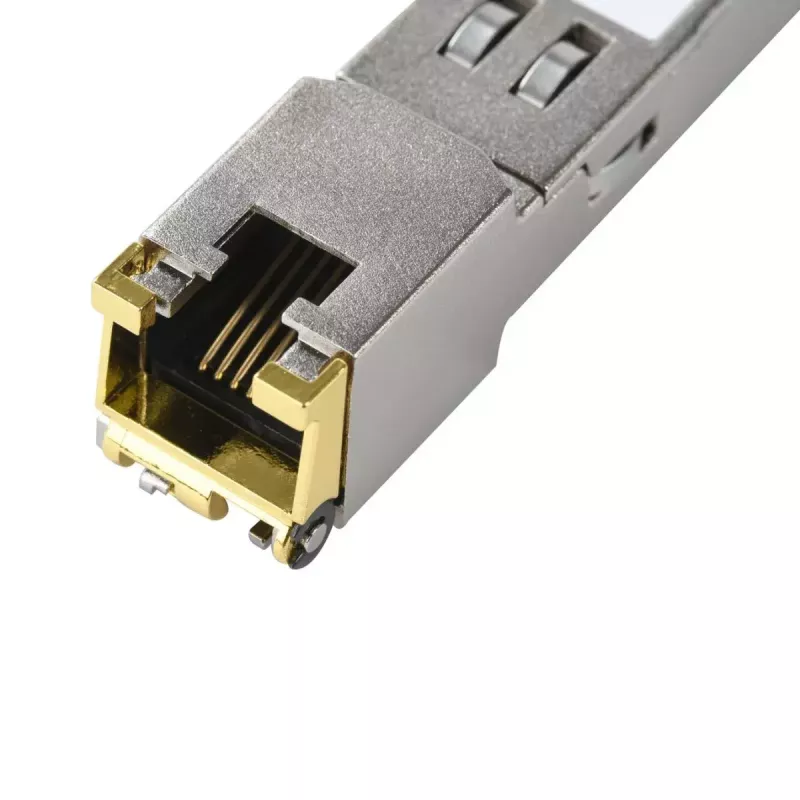

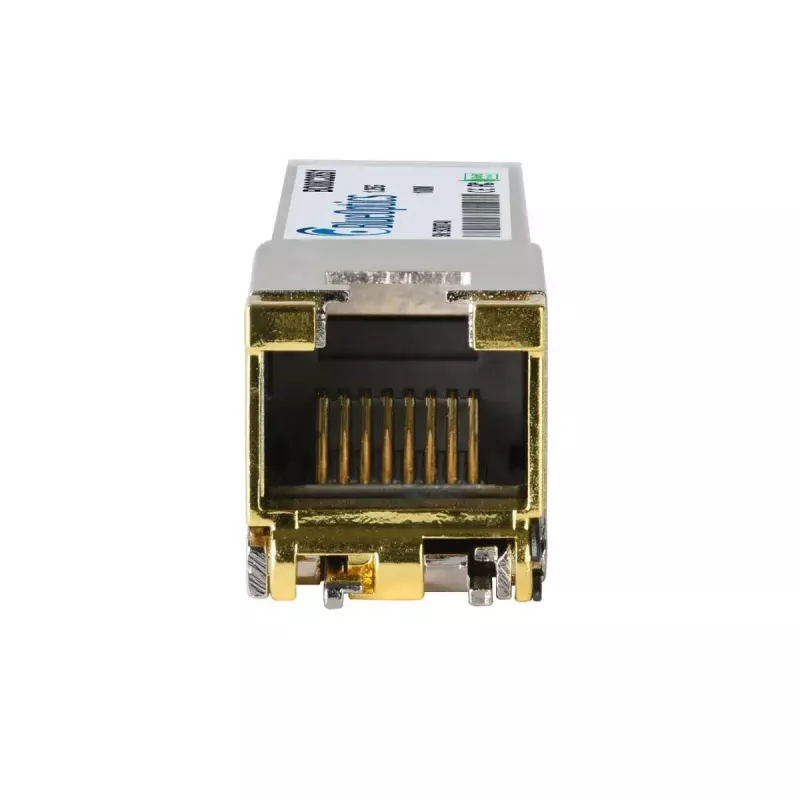

• Pistik: RJ45 (vask, keerdpaar)
• Maksimaalne ühenduskaugus: kuni 100 meetrit sobiva Cat5e/Cat6 kaabelduse korral
• Korpuse materjal: alumiinium
• Kaal: u 0,02 kg
• Protokolli tugi: Ethernet 1000BASE-T

Kasutamine

Sisestage BlueOptics SFP-1G-RJ45-PS-BO vabasse SFP-pessa ühilduvas switchis, ruuteris või serveris seadme sisselülitatud olekus või järgides tootja hot-plug juhiseid. Pärast mooduli fikseerimist ühendage sobiv RJ45 keerdpaarkaabel transiivrisse ja kaugemasse võrguseadmesse. Host-seade peaks tuvastama 1000BASE-T lingi ja läbi rääkima kiiruse ning dupleksi automaatselt vastavalt standardsele Etherneti automaatläbirääkimisele. Vajadusel tutvuge host-seadme dokumentatsiooniga platvormipõhiste transiivri lubamise või püsivara kaalutlustega.

Soovitused

Kasutage kvaliteetset Cat5e või Cat6 kaabeldust kuni 100 meetriste ühenduste jaoks, vältige teravaid painutusi ja elektromagnetilisi häireallikaid kaablimarsruudi läheduses ning veenduge, et host-seadme püsivara ja konfiguratsioon lubavad kolmanda osapoole SFP-mooduleid, kui esineb tootjapoolseid piiranguid. Keskkondades, mis nõuavad digitaalset diagnostikat, veenduge, et vastuvõttev riistvara toetab DDM/DOM-i, et pääseda ligi reaalajas jälgimisele, kui see on saadaval.
