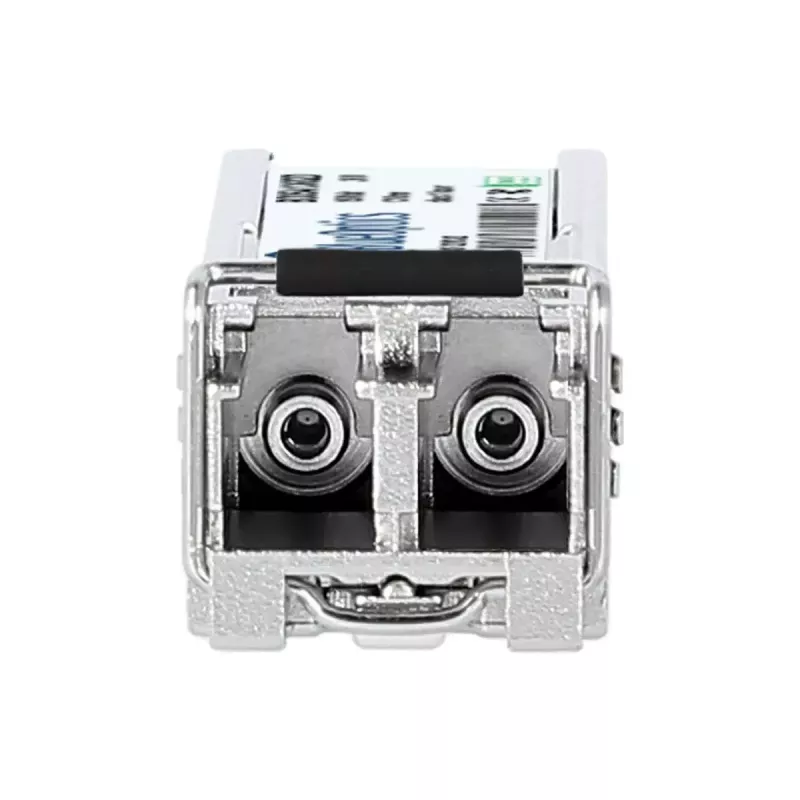

SFP transiiver module BlueOptics SFP-1D-BO 155 Mbit/s 1310 nm

BlueOptics SFP-1D-BO 155 Mbit/s 1310 nm on kompaktne SFP fiiberoptiline transiivermoodul, mis on loodud punkt-punkti optiliste linkide ja võrguseadmete jaoks, mis kasutavad SFP-vormingu mooduleid. See toetab andmeedastuskiirusi kuni 155 Mbit/s üle mitmemoodilise kiu nominaalse lainepikkusega 1310 nm. Metallsüdamikus asuv ja 3,3 V toitepingest töötav moodul on kerge ja ühildub standardsete LC-dupleks-ühenduste ning MSA-defineeritud SFP-liidestega.

Eelised

Moodul pakub standardset SFP-liidest ja LC-dupleks-kiuühendust kahesuunaliseks optiliseks edastuseks, võimaldades integreerida selle lülitite, ruuterite ja salvestusseadmetega, mis toetavad 100BASE-FX/155 Mbit/s optilisi linke. Selle metallsüdamik tagab mehaanilise vastupidavuse ja EMI-kindluse, samas kui 3,3 V toitepinge ja väike kaal muudavad paigaldamise ja ühilduvuse lihtsaks. Disain järgib MSA juhiseid ja on testitud koostalitluseks seadmetega, mis toetavad samaväärset RAD SFP-1D mooduleid, sealhulgas digitaalsete diagnostikafunktsioonide tugi, kui hostseadmes on rakendatud DDM/DOM.

Sobib kasutamiseks

• Fiiberoptilised linkid lülitite ja ruuterite vahel mitmemoodilise kiu kaudu kuni umbes 2 km kaugusele
• Tööstuslikud ja ettevõtete võrguülesed ühendused, kus on vaja standardseid SFP mooduleid
• SFP-portide asendamine või laiendamine salvestus- ja võrguseadmetes, mis toetavad 100BASE-FX-i

Peamised tehnilised andmed

• Liides: SFP (MSA-ühilduv)
• Maksimaalne andmeedastuskiirus: 155 Mbit/s
• Lainepikkus: 1310 nm
• Pistik: LC-dupleks
• Soovitatav kiutüüp: mitmemoodiline kiud
• Toitepinge: 3,3 V
• Korpus: metallkest, hõbedane
• Kaal: 0,003 kg

Kasutamine

Paigaldage BlueOptics SFP-1D-BO saadaolevasse SFP-pesasse ühilduvas lülitis, ruuteris või muus võrguseadmes, kui hostseade on välja lülitatud või järgides tootja hot-swap juhendit. Ühendage LC-dupleks-patch-kaabel selle transiiveri ja kaugtransiiveri või patch-paneeli vahel, tagades õige saatmise/vastuvõtu joonduse. Seadistage hostseade sobiva 100BASE-FX või vastava protokolli jaoks ja kontrollige lingi olekut seadme haldusliidese kaudu. Kui hostseade toetab digitaalseid diagnostikafunktsioone (DDM/DOM), jälgige toitepinget, temperatuuri ja optilise võimsuse väärtusi lingi tervise ja tõrkeotsingu jaoks.

Soovitused

Veenduge, et hostseade toetaks otseselt samaväärseid RAD SFP-1D/100BASE-FX SFP mooduleid ja DDM/DOM-i, kui diagnostika on vajalik. Kasutage kvaliteetseid mitmemoodilise LC-dupleks-kiu patch-nööre ja puhastage pistikud enne ühendamist. Järgige ESD ettevaatusabinõusid transiiveri käsitsemisel ja hoidke seda sobivas kaitsvas pakendis, kui see ei kasutata.
