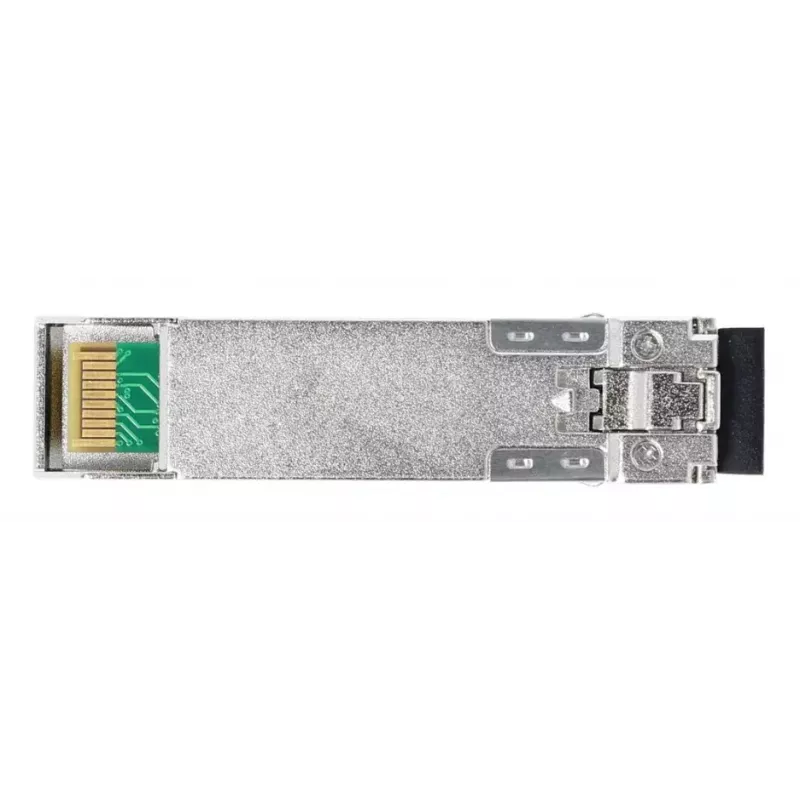

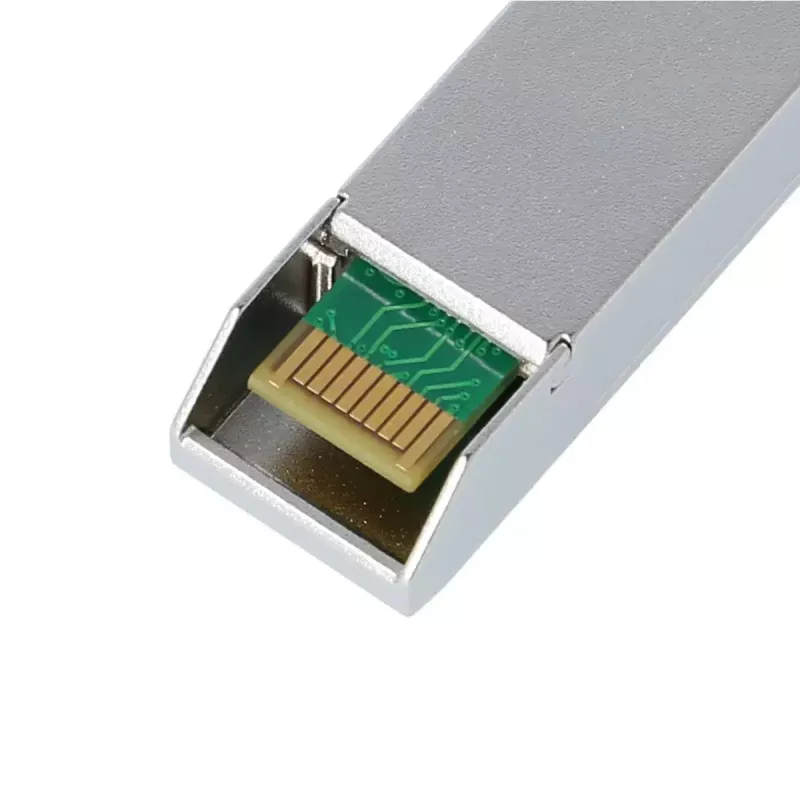

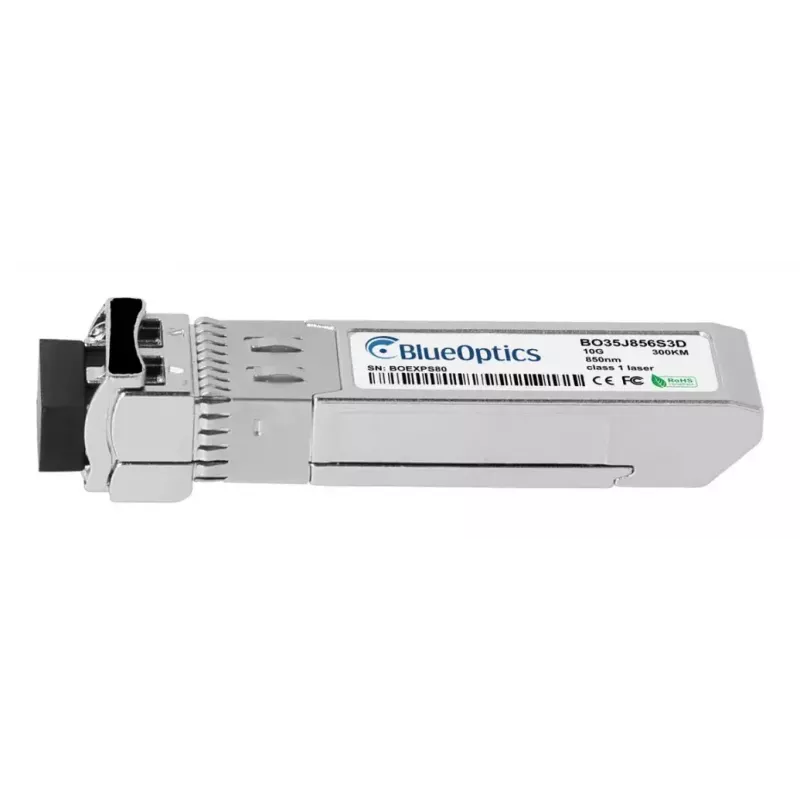

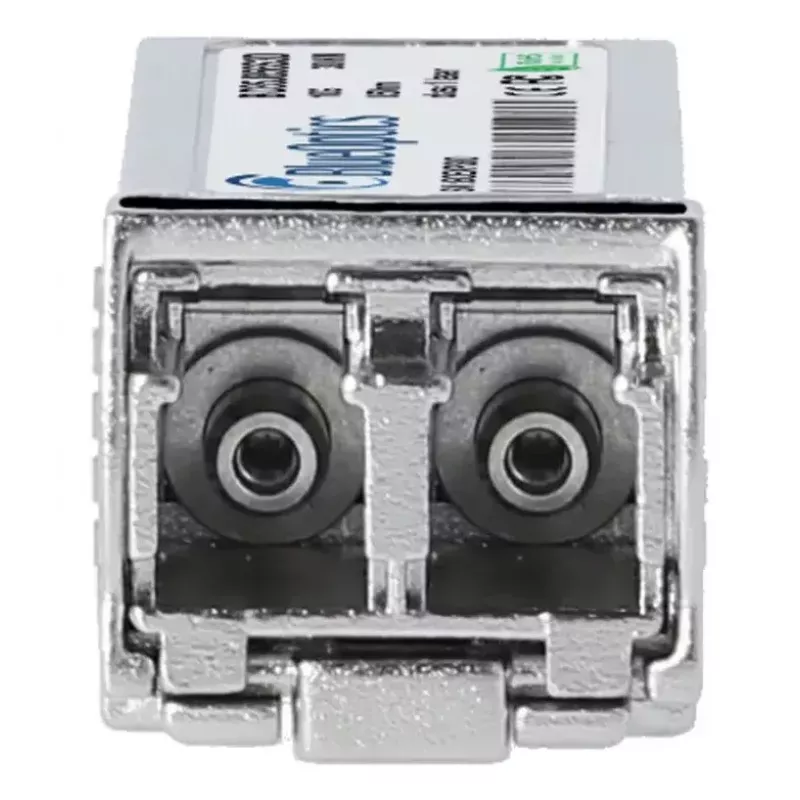

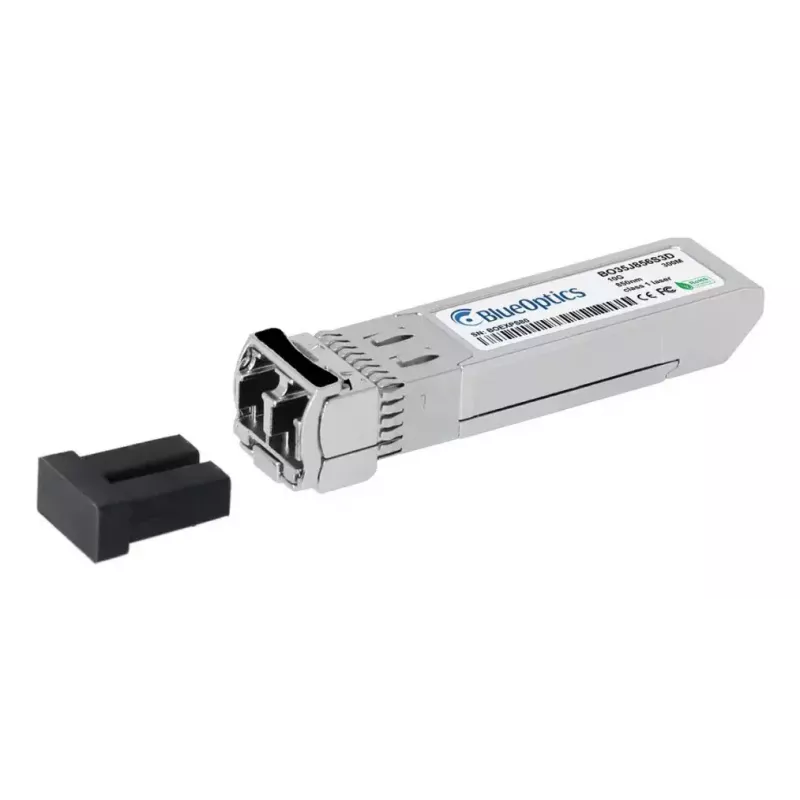

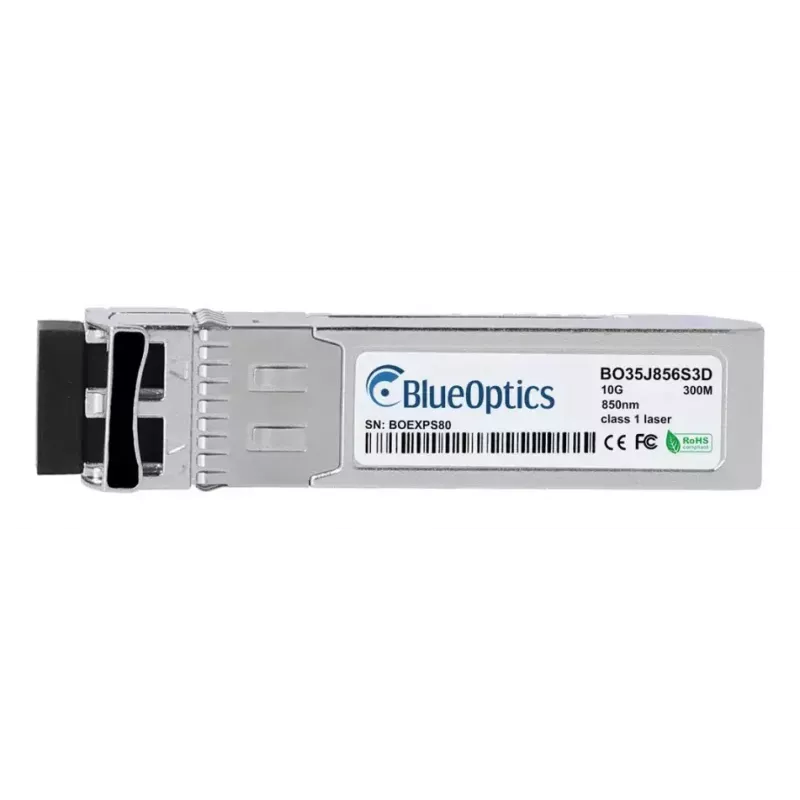

SFP transiiver module BlueOptics NX-7500-SFPPL-SX-BO 10000 Mbit/s

BlueOptics NX-7500-SFPPL-SX-BO on SFP+ transiivermoodul, mis on loodud kiirete mitmekiuliste ühenduste jaoks. See toetab maksimaalset andmeedastuskiirust 10000 Mbit/s ja kasutab LC Dupleks-pistikut SFP+ vormiteguris. Moodul töötab 850 nm saate- ja vastuvõtulainepikkustel 10GBASE-SR klassi lühimaa optiliseks edastuseks ning on hõbedase värvusega korpuses. See vastab CE, RoHS ja FCC standarditele ning on mõeldud usaldusväärseks paigaldamiseks tavalisse võrguriiistvarasse, mis aktsepteerib MSA-ühilduvaid SFP+ transiivreid.

Eelised

See moodul pakub 10 Gbit/s optilist ühendust kompaktses SFP+ vormiteguris, võimaldades suure tihedusega pordi paigutusi ja lihtsat kuuma vahetamist. MSA standarditele ehitatuna ühildub see laia valiku lülitite, ruuterite ja salvestusseadmetega, mis toetavad 10GBASE-SR SFP+ optikat. Transiiver sisaldab digitaalset diagnostikat (DDM/DOM), et kaugseirata parameetreid nagu toitepinge, laseri eelvool, optiline saate/vastuvõtuvõimsus ja temperatuur, kui hostseade neid funktsioone toetab. Kvaliteetsete optiliste ja IC komponentide kasutamine aitab kaasa pikemale kasutuseale ja stabiilsele tööle.

Sobilik

Peamised spetsifikatsioonid

Kasutusjuhend

Sisestage transiiver ühilduvasse SFP+ porti lülitis, ruuteris või muus võrguseadmes, kui seade on tootja juhiste kohaselt sisse lülitatud. Ühendage LC Dupleks mitmekiuline paigakaabel transiiveri LC porti, jälgides õiget saate/vastuvõtu orientatsiooni. Veenduge, et hostseade on konfigureeritud 10GBASE-SR optilise liidese jaoks ja et vajalik püsivara või tarkvara seadistused võimaldavad kolmanda osapoole SFP+ moodulite kasutamist, kui see on asjakohane. Kui DDM/DOM seire on vajalik, lubage diagnostikaliides hostisüsteemis ja kontrollige näite pinge, eelvoolu, optilise võimsuse ja temperatuuri osas.

Soovitused

Kasutage kvaliteetseid OM3/OM4 mitmekiulisi kiu- ja LC Dupleks paigakaableid optimaalse ulatuse ja signaalimarginaali tagamiseks ning kontrollige ühilduvust hostseadmega. Vältige kiu painutamist üle soovitatud painderaadiuse ja järgige transiiveri käsitsemisel nõuetekohaseid ESD ettevaatusabinõusid. Pikaajalist käideldavust nõudvates keskkondades jälgige DDM/DOM väärtusi perioodiliselt ja vahetage mooduleid, mille parameetrid on ebanormaalsed.
