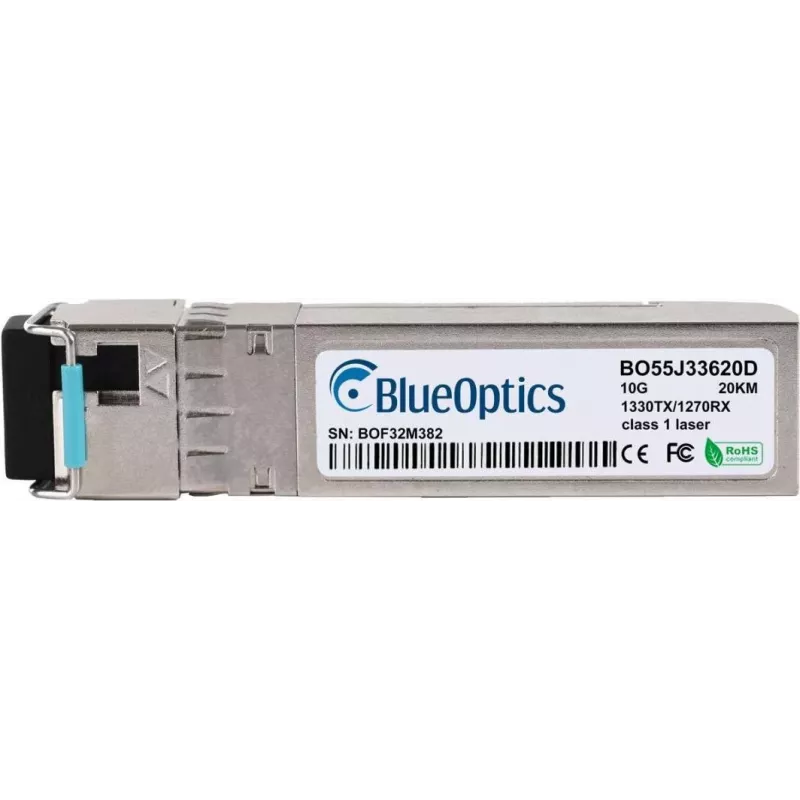

SFP transiiver module BlueOptics H-BR20A-SFP+D-BO 10000 Mbit/s

BlueOptics H-BR20A-SFP+D-BO on SFP+ fiiberoptiline transiiveri moodul, mis on loodud 10 Gbit/s võrkude jaoks. See on metallkorpusega ja ette nähtud 3,3 V toitepingele, kaalub umbes 20 g ning pakub LC simplex ühenduvust vastavalt MSA standarditele. Transiiver rakendab kahesuunalist 10GBASE-BX-D linki eraldi saatmis- ja vastuvõtulainepikkustega (saatmine ~1330 nm, vastuvõtt ~1270 nm) üle ühekiuliste ühenduste ning toetab digitaalset diagnostikaseiret (DDM/DOM) toitepinge, laservoolu, optilise võimsuse ja temperatuuri reaalajas raporteerimiseks.

Eelised

Moodul ühendab tööstusharu standardi MSA mehaanilise ühilduvuse kvaliteetsete komponentidega, tagades pika tööea ja stabiilse töö. Metallkorpus tagab mehaanilise vastupidavuse ja soojuseralduse, samas kui 10 Gbit/s andmeedastuskiirus ja LC simplex liides võimaldavad kiireid optilisi ühendusi madala latentsusega. Integreeritud DDM/DOM lihtsustab fiiberlinkide jälgimist ja tõrkeotsingut, kui hostriistvara seda toetab.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Sisestage SFP+ transiiver ühilduvasse SFP+ porti oma kommutaatoris, ruuteris või muus optilises võrguseadmes, kuni moodul lukustub. Ühendage LC simplex fiiberpatch-kaabel selle transiiveri ja sobiva kaugtransiiveri või patch-paneeli vahele. Veenduge, et hostseade toetab 10GBASE-BX-D ja kui vajate diagnostikat, siis et riistvara toetab DDM/DOM-i. Toide tuleb hostist 3,3 V liidese kaudu; välist toiteallikat pole vaja. Pärast sisestamist kontrollige hostihaldusliideses lingi olekut ning võimalusel optilist võimsust ja diagnostilisi näitu.

Soovitused

Kasutage kvaliteetset ühemoodilist fiiberit ja LC simplex patch-kaableid, mis vastavad mooduli lingi eelarvele ja lainepikkustele. Järgige ESD ettevaatusabinõusid transiiveri käsitsemisel, hoidke tolmukatted peal, kui seda ei kasutata, ning veenduge, et hostseadme püsivara toetab kolmanda osapoole SFP+ mooduleid DDM/DOM funktsioonide täielikuks kasutamiseks.
