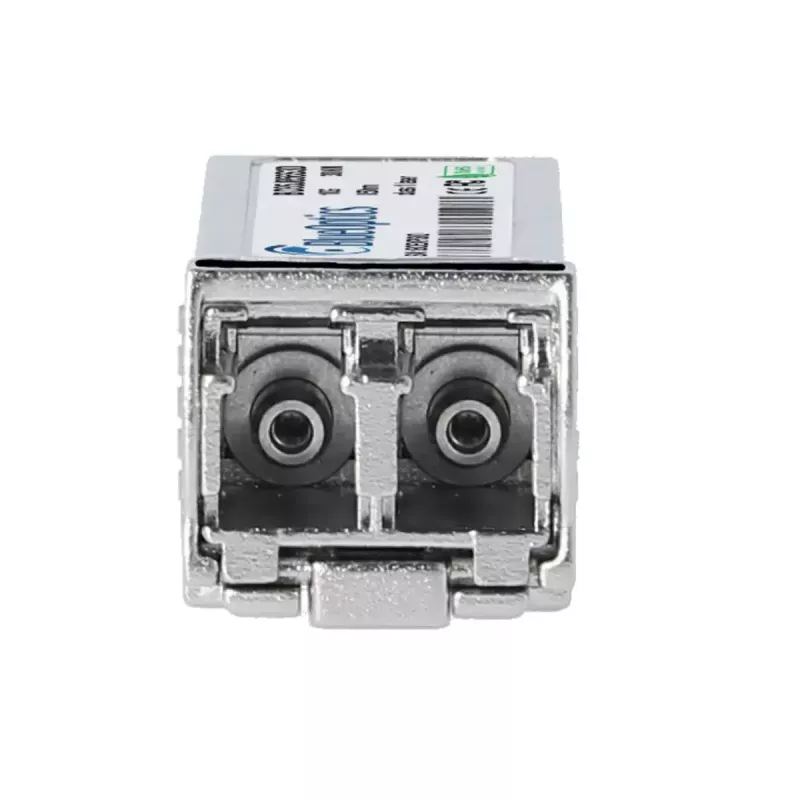

SFP+ transiiver module BlueOptics 57-1000114-01-BO 300m Aluminium

BlueOptics 57-1000114-01-BO SFP+ transiiveri moodul on 10GBASE-SR ühilduv optiline moodul, mis on mõeldud lühikesteks kuni 300-meetristeks mitmemoodiliste kiudude ühendusteks. Alumiiniumkorpuses ja ligikaudu 20 g kaaluv üksikpakendis moodul kasutab LC duplekspistikut ja töötab 850 nm lainepikkusel nii saatja kui vastuvõtja jaoks. Moodul järgib MSA standardeid ning toetab tavalist 10 Gbps Ethernetit ja seotud kiireid protokolle, kui seda kasutatakse riistvaras, mis aktsepteerib SFP+ 10GBASE-SR mooduleid.

Eelised

Alumiiniumkorpus tagab mehaanilise stabiilsuse ja soojuse hajumise, hoides mooduli kerge. Vastavus MSA standarditele ja tõestatud optiliste komponentide kasutamine võimaldab suurt ühilduvust suuremate võrguplatvormidega, mis toetavad 10GBASE-SR SFP+ mooduleid. Moodul toetab digitaalset diagnostikat (DDM/DOM) pinge, temperatuuri, laservoolu ja optilise võimsuse kaugseireks, mis lihtsustab kiudühenduste hooldust ja tõrkeotsingut.

Sobib

• 10 Gbps Etherneti ühendused mitmemoodilise kiu kaudu andmekeskustes ja ülikoolivõrkudes
• Ühendused lülitite, ruuterite ja salvestussüsteemide vahel kuni 300 m
• Fibre Channel over Ethernet (FCoE) ja SDH/SONET kiired rakendused

Peamised spetsifikatsioonid

• Vormitegur: SFP+ (10GBASE-SR ühilduv)
• Maksimaalne ulatus: kuni 300 meetrit mitmemoodilise kiu kaudu
• Lainepikkus: 850 nm (saatja ja vastuvõtja)
• Pistik: LC dupleks
• Toetatud andmekiirus: 10 Gbps
• Korpuse materjal: alumiinium
• Kaal: ligikaudu 0.02 kg
• Digitaalne diagnostika: DDM/DOM (MSA SFF-8472 järgne)

Kasutamine

Paigaldage BlueOptics SFP+ moodul SFP+ pesasse sobivas võrguseadmes, järgides seadme tootja kuumvahetusprotseduure. Kasutage LC dupleks mitmemoodilise kiu ühenduskaablit ühendamiseks kaugema transiiveri või ühenduspaneeliga, tagades õige polaarsuse ja sumbuvuse piirid valitud kiu tüübile. Kontrollige 10 Gbps läbirääkimist ja vajadusel lubage või pärige DDM/DOM liidest hostisüsteemi kaudu, et jälgida tööparameetreid nagu temperatuur ja optiline võimsus.

Soovitused

Optimaalse jõudluse saavutamiseks ühendage transiiver mitmemoodilise kiu ja LC dupleks ühendusjuhtmetega, mis vastavad mooduli spetsifikatsioonidele, hoidke pistikud puhtad ning kontrollige, et hosti riistvara püsivara toetab kolmanda osapoole SFP+ mooduleid ja DDM/DOM funktsioone. Kasutage mooduliga ümberkäimisel asjakohaseid ESD ettevaatusabinõusid ja hoidke kasutamata mooduleid kaitsekorkidega, et vältida tolmu sissepääsu.
