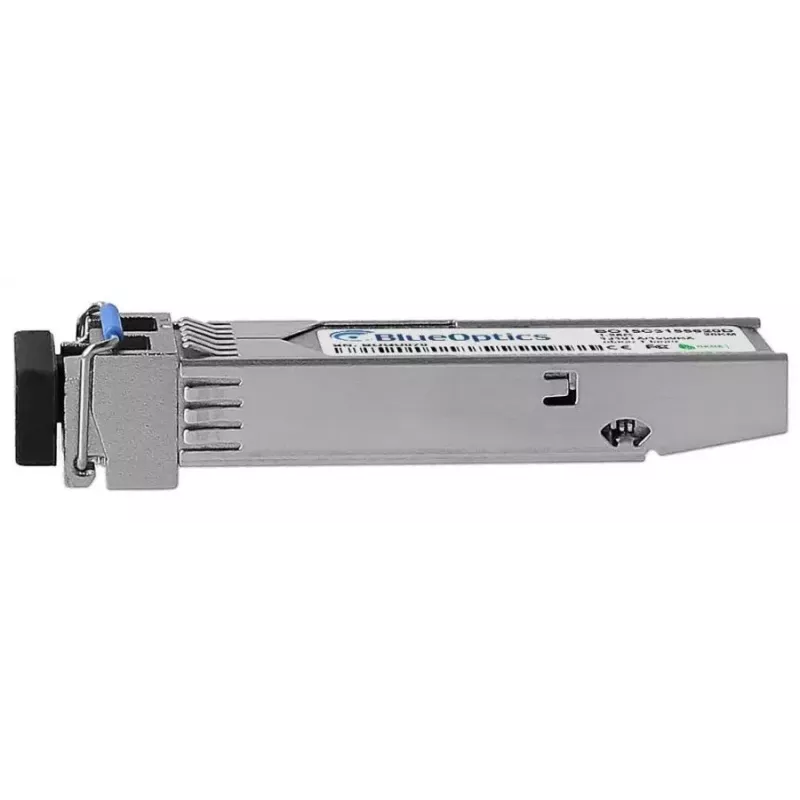

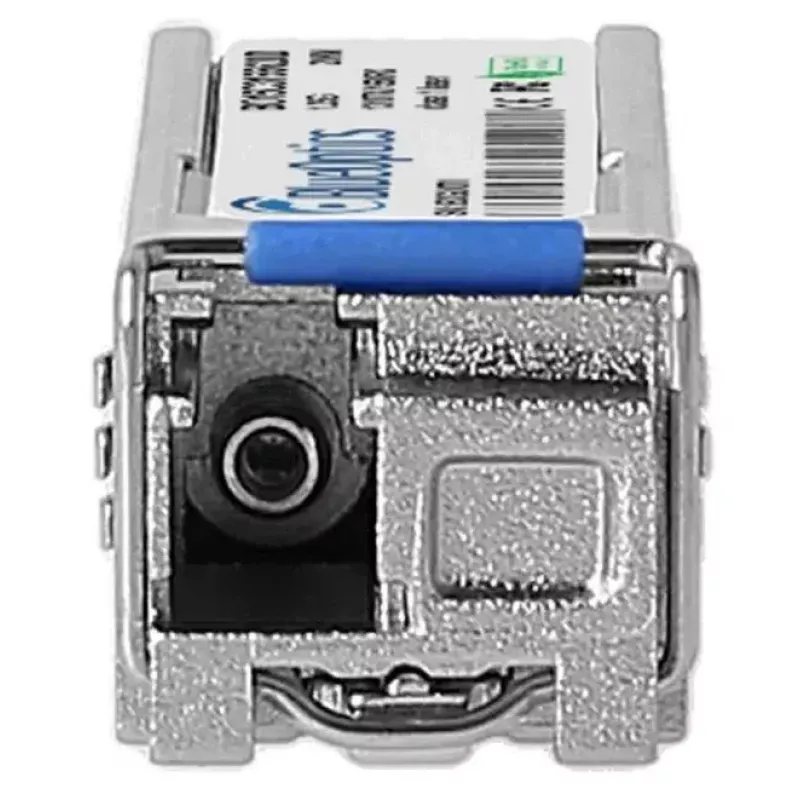

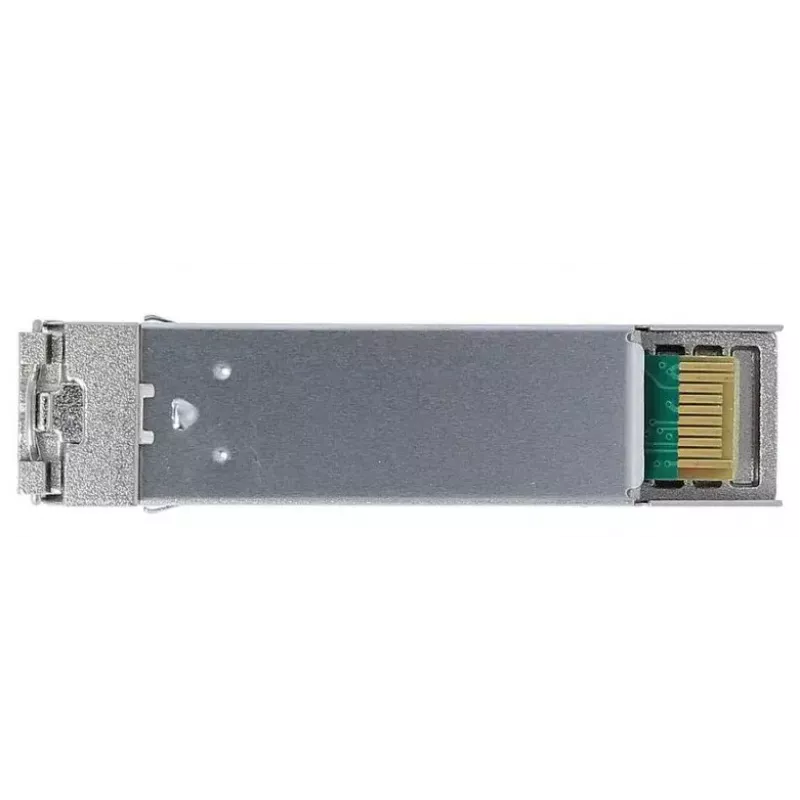

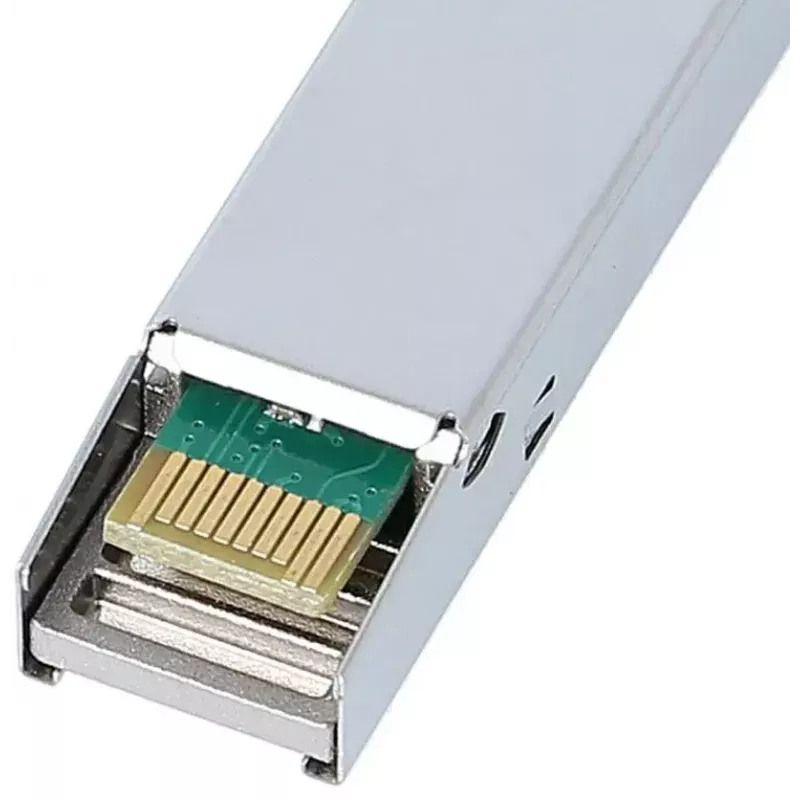

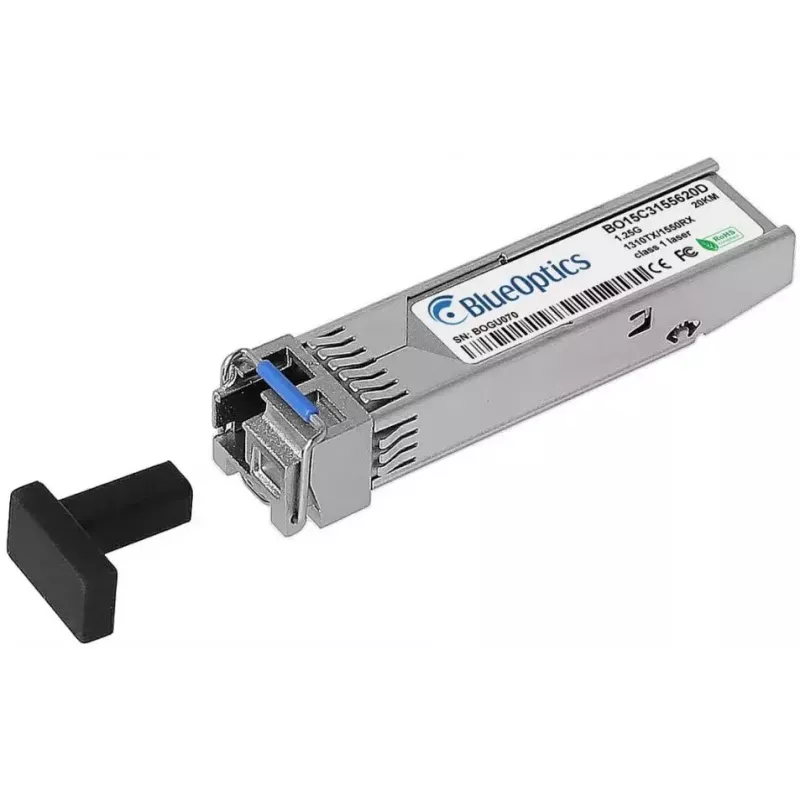

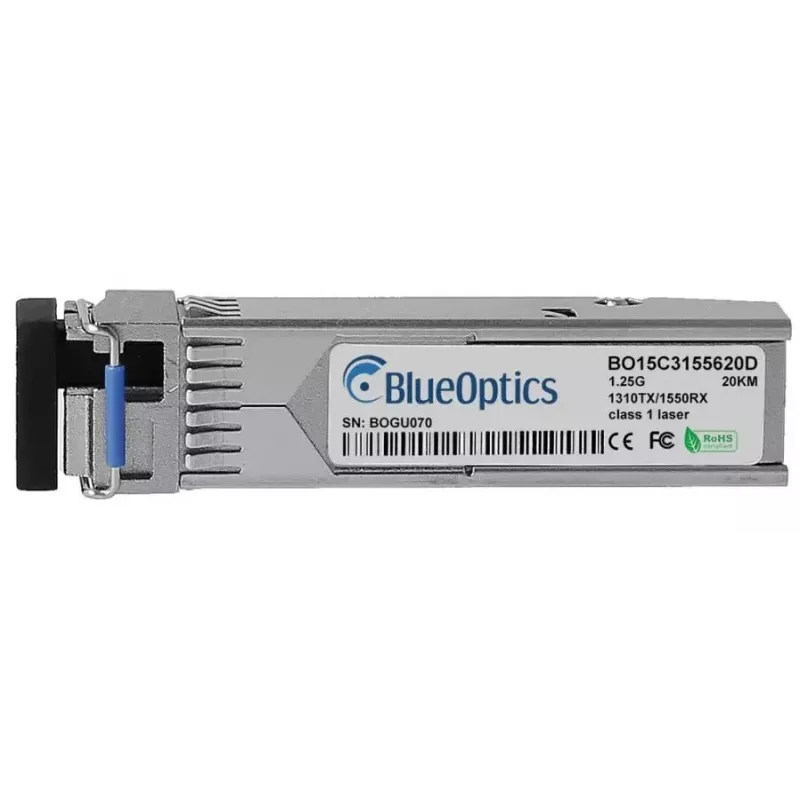

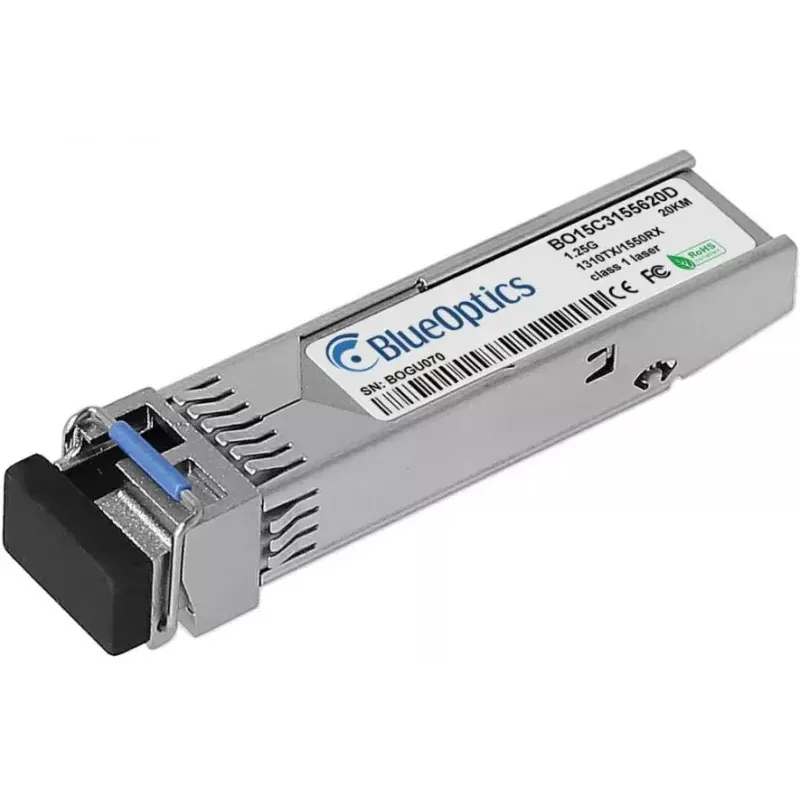

SFP transiiver module BlueOptics 3HE00868CA-BO 1250 Mbit/s Fiber optic

BlueOptics 3HE00868CA-BO SFP transiiver moodul on kompaktne kiudoptiline moodul, mis on mõeldud ühemoodiliste võrkude jaoks maksimaalse andmeedastuskiirusega 1250 Mbit/s. Moodul järgib SFP vormitegurit ja kasutab LC (UPC) simplekspistikut. See töötab 3,3 V sisendiga ja tarbib kuni 0,28 A, füüsiliste mõõtmetega umbes 13,9 mm (L) × 58,4 mm (S) × 8,5 mm (K) ja kaaluga umbes 0,02 kg. transiiver toetab edastamist kuni 20 000 m kaugusele ja ühildub seadmetega, mis aktsepteerivad Alcatel Nokia 3HE00868CA-ga ühilduvaid SFP mooduleid ja MSA-ühilduvaid SFP liideseid.

Eelised

BlueOptics 3HE00868CA-BO pakub standardset SFP vormitegurit, mis võimaldab lihtsat kuumalt ühendatavat paigaldamist ühilduvatesse võrguseadmetesse. Selle ühemoodiline LC-pistik ja 1250 Mbit/s võimekus võimaldavad toetada levinud Gigabit ja pärand 1,25G optilisi rakendusi pikkadel vahemaadel kuni 20 km. Mooduli väike suurus ja madal kaal muudavad selle sobivaks tihedatesse paigaldustesse, samas kui 3,3 V töö ja tagasihoidlik voolutarve toetavad energiasäästlikku kasutamist. Vastavus MSA SFP mõõtmetele ja elektrilistele omadustele tagab laia koostalitlusvõime riistvaraga, mis toetab samaväärseid Alcatel Nokia mooduleid.

Sobib

• Punkt-punkti kiudoptilised ühendused üle ühemoodilise kiu kuni 20 km
• Gigabit Ethernet ja 1,25 Gbps pärand optilised ühendused
• Kasutamine kommutaatorites, ruuterites, meediumimuundurites ja salvestussüsteemides, mis aktsepteerivad SFP mooduleid
• Võrgu uuendused, kus on vaja kompaktset SFP transiiverit LC-pistikuga

Peamised spetsifikatsioonid

• Vormitegur: Small Form-factor Pluggable (SFP)
• Maksimaalne andmeedastuskiirus: 1250 Mbit/s
• Maksimaalne edastuskaugus: 20 000 m (20 km)
• Kiu tüüp: Ühemoodiline kiud
• Pistiku tüüp: LC (UPC) simpleks
• Toitepinge: 3,3 V
• Maksimaalne vool: 0,28 A
• Mõõtmed (L×S×K): 13,9 × 58,4 × 8,5 mm
• Kaal: u. 0,02 kg
• Toote värv: Hõbedane

Kasutusjuhend

Enne sisestamist kontrollige, et hostseade toetab SFP transiivereid ja et vajalikud püsivara- või tarkvaraseaded lubavad kolmanda osapoole SFP moodulite kasutamise. Käsitsege transiiverit selle korpusest ja vältige optilise pistiku puudutamist. Eemaldage kaitsekorgid LC-pistikult ja hostpordilt, seejärel sisestage moodul SFP pessa, kuni see lukustub. Ühendage sobiv ühemoodiline LC paigakaabel, et luua optiline ühendus. Mooduli eemaldamisel keelake esmalt port, kui see on toetatud, seejärel vajutage riivile ja tõmmake moodul otse välja. Kontrollige pistikuid regulaarselt ja puhastage sobivate kiudoptiliste puhastusvahenditega, et säilitada signaali kvaliteet.

Soovitused

Kasutage sobiva sumbuvuse ja kvaliteediga ühemoodilisi LC paigakaableid, veenduge, et vastavad transiiverid toetavad sama lainepikkust/kanaliplaani, ja kontrollige, et hostseade toetab digitaalset diagnostikat (DDM/DOM), kui on vaja pinget, laseri eelpingevoolu, väljund-/vastuvõtuvõimsust ja temperatuuri jälgida. Hoidke kasutamata mooduleid kaitsekorkidega kuivas, tolmuvabas keskkonnas ja järgige ESD ettevaatusabinõusid käsitsemisel.
