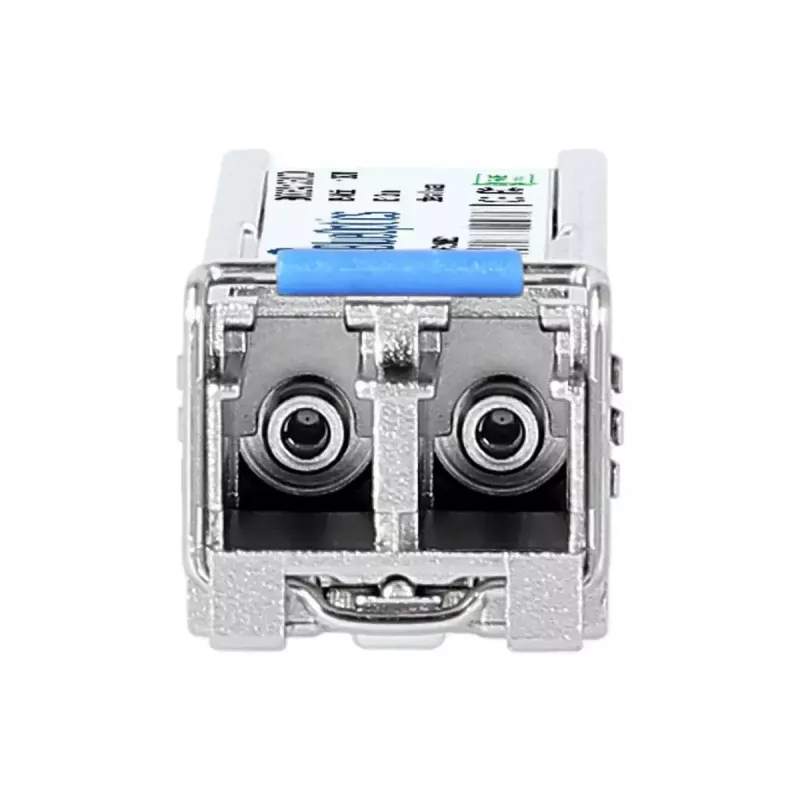

SFP transiiver module BlueOptics 10-2213-01-BO 155 Mbit/s 1310 nm

BlueOptics 10-2213-01-BO SFP transiivermoodul on ühemoodiline fiiberoptiline liides, mis on mõeldud andmesideühendustele kuni 155 Mbit/s. See töötab lainepikkusel 1310 nm, kasutab LC duplekspistikut ja on vastupidavas metallkorpuses. Moodul vastab MSA vormiteguritele ja on kooskõlas RoHS, FCC ja CE standarditega. Ligikaudu 1 000 000-tunnise MTBF-iga on see mõeldud usaldusväärseteks kaugoptilisteks ühendusteks võrguseadmetes, mis toetavad 100BASE-LX ja sarnaseid protokolle.

Eelised

Moodul pakub standardset SFP-liidest, mis sobib seadmetega, mis aktsepteerivad 100BASE-LX transiivreid, võimaldades koostalitlusvõimet kommutaatorite, ruuterite ja salvestussüsteemide vahel. Metallkorpus ja MSA juhiseid järgiv disain tagavad mehaanilise vastupidavuse ja prognoositava paigalduse. Töötamine 1310 nm juures ühemoodilisel kiul toetab kuni mitme kilomeetri pikkuseid vahemaid, olles samas immuunne elektromagnetiliste häirete suhtes. Vastavus levinud regulatiivsetele standarditele ja kõrge MTBF aitavad kaasa usaldusväärsele ja vähest hooldust nõudvale tööle.

Sobib

• Punkt-punkti ühemoodilised kiudühendused ülikoolilinnaku ja ettevõtete võrkudes
• 100BASE-LX SFP-portide uuendamine või asendamine kommutaatoritel ja ruuteritel
• Salvestussüsteemide ja võrguseadmete ühendamine, mis aktsepteerivad SFP transiivreid
• Optilised ühendused, mis nõuavad immuunsust elektromagnetiliste häirete suhtes

Peamised spetsifikatsioonid

• Liidese tüüp: SFP (MSA-ga ühilduv)
• Maksimaalne andmeedastuskiirus: 155 Mbit/s
• Lainepikkus: 1310 nm
• Pistiku tüüp: LC dupleks
• Optilise kiu tüüp: ühemoodiline
• Korpus: metall
• Tüüpiline MTBF: ~1 000 000 tundi
• Värvus: hõbedane
• Kaal: ~0,02 kg

Kasutamine

Paigaldage BlueOptics SFP-moodul ühilduva kommutaatori, ruuteri või muu võrguseadme vabasse SFP-porti, sisestades seda õrnalt, kuni see klõpsatusega kohale lukustub. Ühendage LC dupleks ühemoodiline fiiberoptiline patch-kaabel transiivrisse, veendudes õiges saatmis- ja vastuvõtusuunas. Kontrollige ühenduse olekut hostseadme haldusliidese kaudu ja kui võimalik, lubage või kontrollige digitaalse diagnostika jälgimise (DDM/DOM) funktsioone optiliste parameetrite jälgimiseks. Mooduli eemaldamisel lülitage seade välja või järgige hostseadme soovitatud kuumvahetusprotseduure ja tõmmake transiiver välja selle vabastusmehhanismi abil.

Soovitused

Kasutage ühemoodilisi LC dupleks patch-kaableid ja puhastage pistiku otsapindu enne paigaldamist, et säilitada signaali kvaliteet. Veenduge, et host-riistvara ja püsivara aktsepteerivad kolmanda osapoole SFP-mooduleid ning kui DDM/DOM-jälgimine on nõutav, siis veenduge, et seade seda funktsiooni toetab. Vältige mooduli liigset mehaanilist pinget või saasteainetega kokkupuudet; hoidke kasutamata transiivreid kaitsekorkidega, kui need pole sisestatud.
