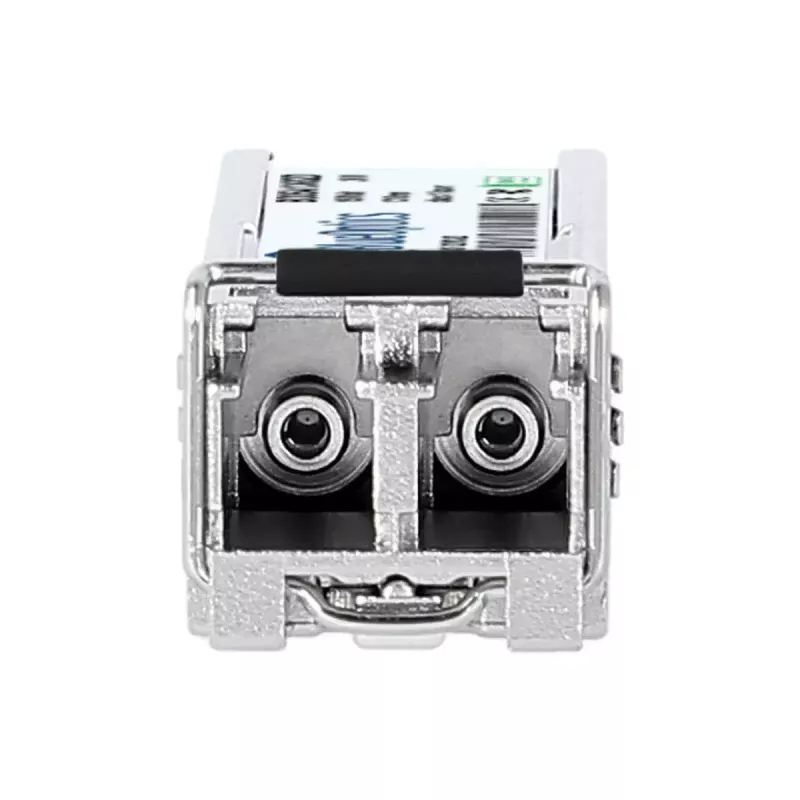

SFP transiiver module BlueOptics 10-1957-02-BO 155 Mbit/s 1310 nm

BlueOptics 10-1957-02-BO SFP transiiver-moodul on kompaktne fiiberoptiline liides, mis on loodud 100BASE-FX rakenduste jaoks. See toetab maksimaalset andmeedastuskiirust 155 Mbit/s mitmemoodikiu kaudu lainepikkusel 1310 nm ning kasutab MSA standarditele vastavat LC duplex-pistikut. Moodulil on metallkorpus, kaal umbes 20 g ja MTBF 1 000 000 tundi. See vastab RoHS, FCC ja CE eeskirjadele ning on mõeldud usaldusväärseteks punkt-punkti optilisteks ühendusteks võrguseadmetes, mis toetavad SFP 100BASE-FX mooduleid.

Eelised

BlueOptics transiiver pakub ühilduvust tavaliste SFP-pesadega ning on valmistatud MSA mehaaniliste ja elektriliste spetsifikatsioonide järgi, võimaldades plug-and-play paigaldust. Selle metallkorpus tagab mehaanilise töökindluse ja soojuse hajutamise, samas kui määratud MTBF viitab pikale tööeale. Vastavus rahvusvahelistele ohutus- ja keskkonnastandarditele lihtsustab kasutuselevõttu äri- ja tööstuskeskkondades. LC duplex-pistik ja samaaegse saatmise ja vastuvõtu tugi eraldi kiududel võimaldavad otsekohese integratsiooni duplex-fiiberühendustesse.

Sobib

• 100BASE-FX Ethernet-ühendused mitmemoodikiu kaudu tüüpiliste lühimaa vahemaade ulatuses
• Ühendused lülitite, ruuterite ja salvestussüsteemide vahel, millel on SFP pordid
• Võrgu uuendused, kus on vaja 155 Mbit/s optilist liidest
• Keskkonnad, mis nõuavad RoHS, FCC ja CE vastavusega transiivereid

Peamised spetsifikatsioonid

• Liidese tüüp: SFP (MSA-ga ühilduv)
• Maksimaalne andmeedastuskiirus: 155 Mbit/s
• Lainepikkus: 1310 nm
• Pistik: LC duplex
• Kiu tüüp: mitmemoodikiud (loodud 100BASE-FX jaoks)
• Korpus: metall
• Kaal: umbes 0,02 kg
• MTBF: 1 000 000 tundi
• Standarditele vastavus: RoHS, FCC, CE

Kasutamine

Paigaldage moodul ühilduvasse SFP-pessa lülitis, ruuteris või muus võrguseadmes, kui hostiseade on välja lülitatud, või järgides hosti tootja kuumvahetusjuhiseid. Ühendage LC duplex mitmemoodikiust kiudoptilised patch-kaablid mooduli saatja- ja vastuvõtjaportidesse, tagades õige kiu polaarsuse. Seadistage hostiseade 100BASE-FX optilise liidese jaoks, kui operatsioonisüsteem või püsivara seda nõuab. Jälgige ühenduse olekut hostiseadme kaudu; kui platvorm seda toetab ja see on saadaval, kasutage digitaalset diagnostikat (DDM/DOM), et kuvada reaalajas mooduli parameetreid, nagu optiline võimsus ja temperatuur.

Soovitused

Optimaalse jõudluse tagamiseks kasutage kvaliteetset mitmemoodikiudu ja LC duplex patch-kaableid, veenduge, et seade ühildub algse 100BASE-FX SFP spetsifikatsiooniga, ning tagage õige kiu polaarsus ja pistikute puhtus. Enne diagnostiliste näitajate usaldamist kontrollige DDM/DOM tuge hostiseadmes ning järgige transceivri käsitsemisel standardseid ESD ettevaatusabinõusid.
