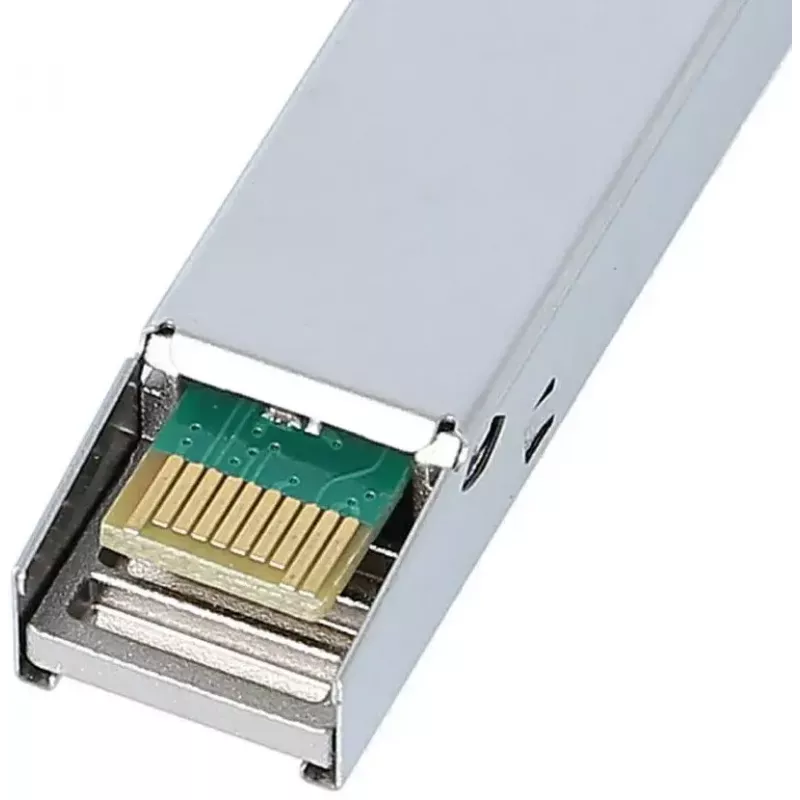

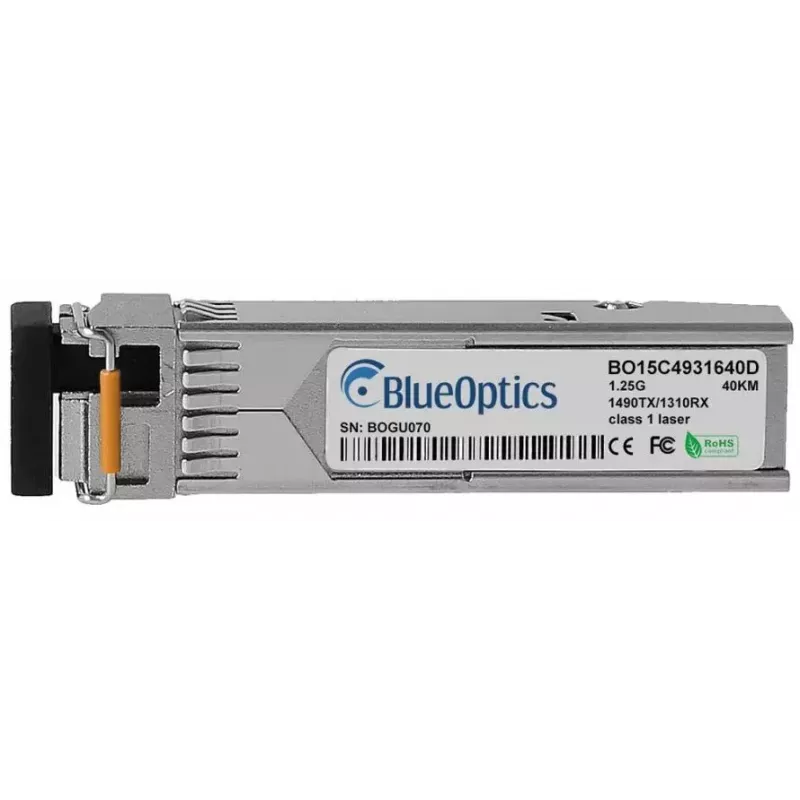

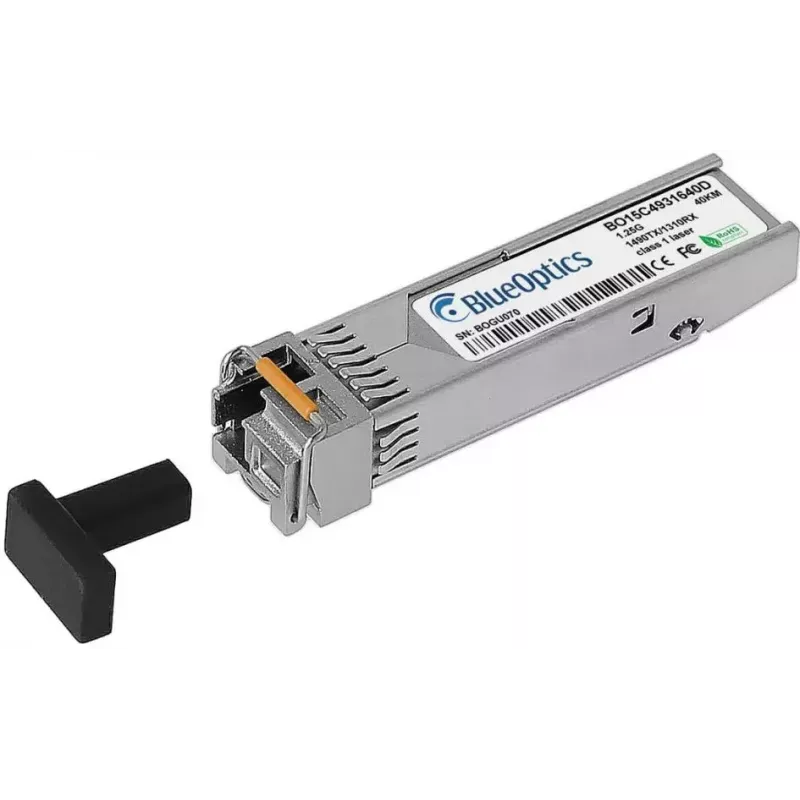

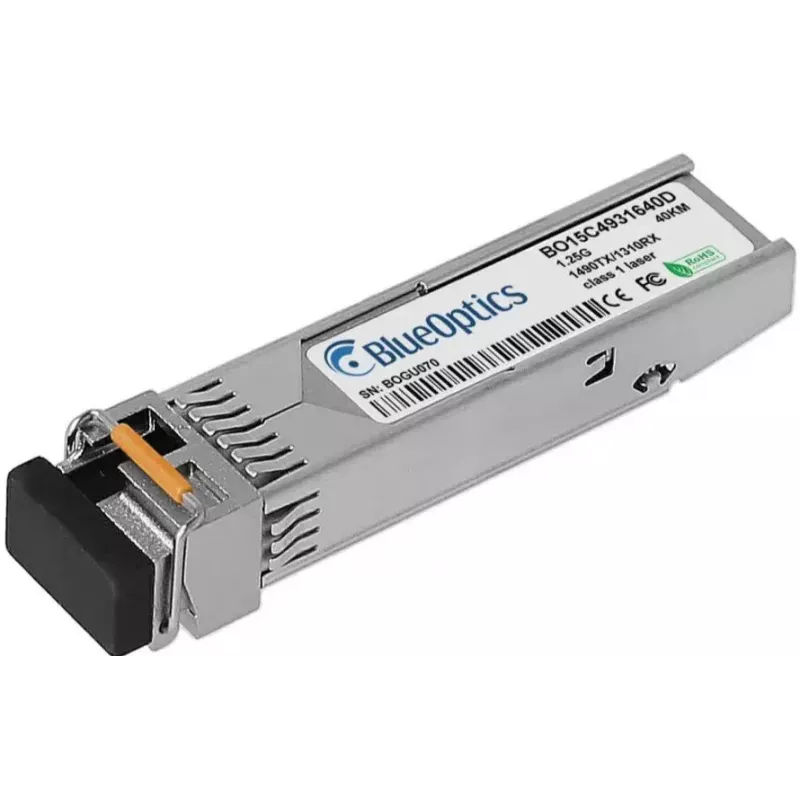

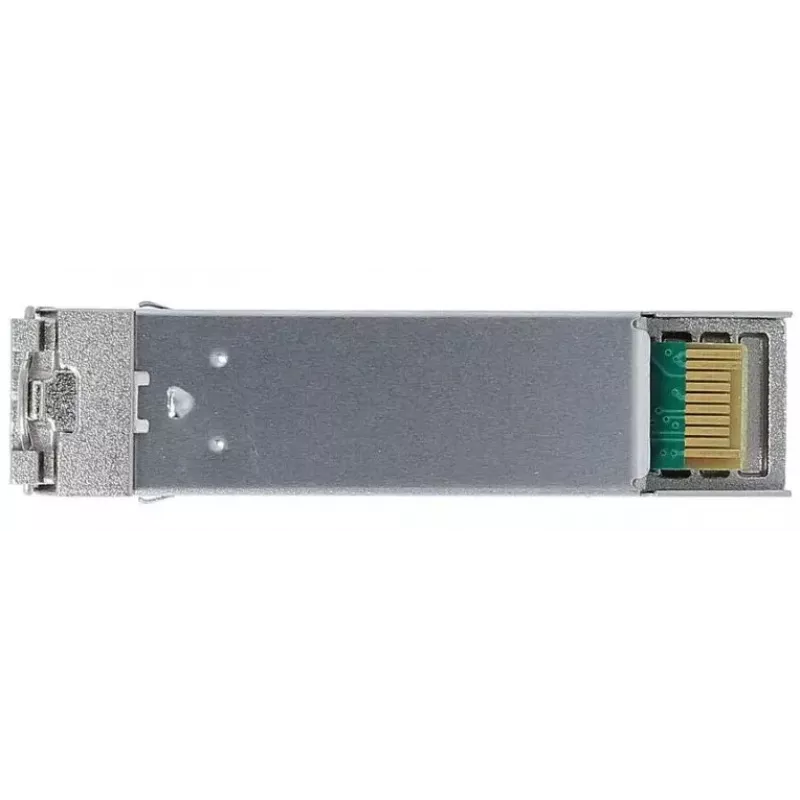

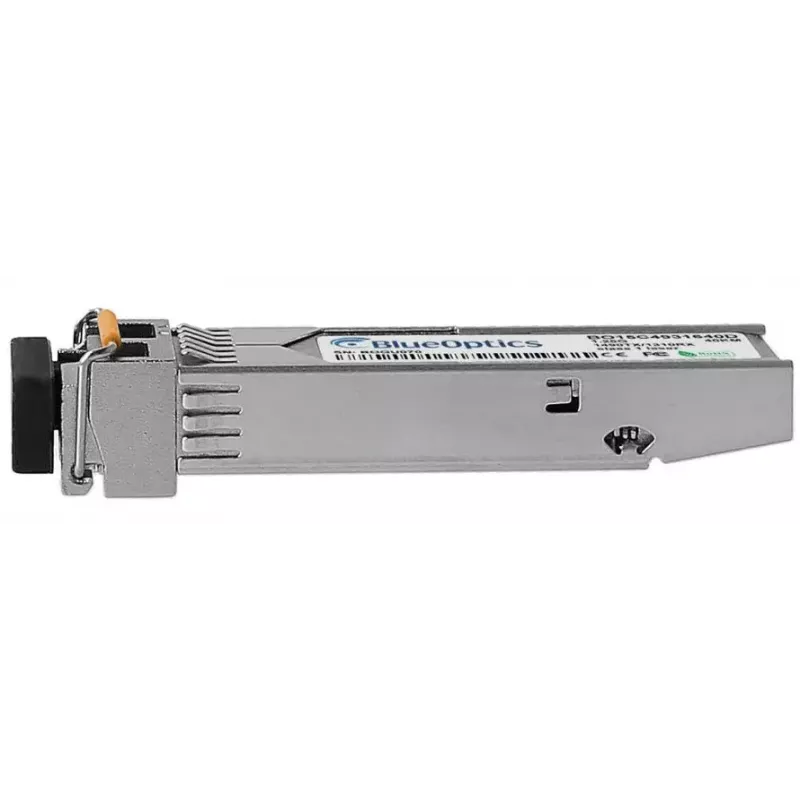

SFP transiiver module BlueOptics 02310KVU-BO 1250 Mbit/s 1490 nm

BlueOptics 02310KVU-BO SFP transiivermoodul on kompaktne optiline liides ühemoodiliste kiudvõrkude jaoks. Mõeldud 1000BASE-BX-D tööks, toetab see andmeedastuskiirust kuni 1250 Mbit/s ja kasutab 1490 nm vastuvõtulainepikkust koos saatelainepikkusega kahesuunaliste ühekiuliste ühenduste jaoks. Moodulil on LC simplex-pistik, hõbedane korpus ja kerge disain umbes 20 g, sobiv integreerimiseks kommutaatoritesse, ruuteritesse ja meediumimuunduritesse, mis aktsepteerivad MSA-ühilduvaid SFP-vormitegureid.

Eelised

Moodul rakendab MSA-ühilduvaid mehaanilisi ja elektrilisi omadusi, et tagada koostalitlusvõime laia võrguseadmete valikuga. See toetab pikamaaühendusi kuni 40 km üle ühemoodilise kiu ja sisaldab digitaalset diagnostikaseiret (DDM/DOM), kui hostseade seda toetab, võimaldades reaalajas aruandlust parameetrite nagu toitepinge, laseri eelpingevoolu, vastuvõetud optilise võimsuse ja temperatuuri kohta. Kompaktne SFP-vorming ja LC-pistik lihtsustavad paigaldamist ja vahetamist tihedates riiulikeskkondades.

Sobilik

• 1 Gbit Etherneti ühendused üle ühemoodilise kiu
• Pikamaa magistraalühendused kuni 40 km
• Kommutaatorite, ruuterite, salvestussüsteemide ja meediumimuundurite ühendamine
• Keskkonnad, mis vajavad DDM/DOM-seiret tõrkeotsinguks ja hoolduseks

Peamised spetsifikatsioonid

• Maksimaalne andmeedastuskiirus: 1250 Mbit/s
• Saatja/vastuvõtja lainepikkused: 1310 nm (TX) / 1490 nm (RX) kahesuunaliseks ühekiuliseks tööks
• Maksimaalne ülekandekaugus: kuni 40 000 m (40 km) ühemoodilisel kiul

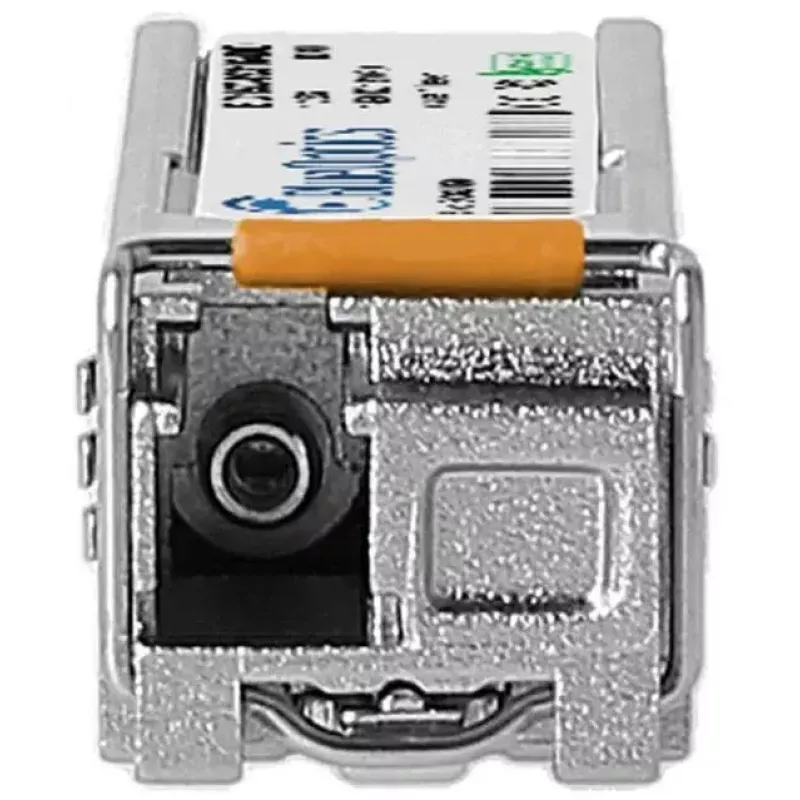

• Pistiku tüüp: LC simplex
• Mooduli kaal: ligikaudu 0,02 kg
• Korpuse värv: hõbedane
• Vormitegur: SFP (MSA-ühilduv)
• Digitaalne diagnostika: DDM/DOM tugi (kui hostriistvara toetab)

Kasutusjuhis

Sisestage SFP transiivermoodul hostseadme ühilduvasse SFP-porti, kuni see klõpsuga paika asetub, seejärel kinnitage vajalikud kinnitusmehhanismid vastavalt seadme tootja juhistele. Ühendage sobiv ühemoodiline LC-paigakaabel mooduliga; kahesuunaliste BX-ühenduste puhul tagage TX- ja RX-lainepikkuste õige sidumine mõlemas lingi otsas (1310 nm/1490 nm konfiguratsioon). Kontrollige lingi olekut ja lugege võimalusel hostist DDM/DOM-parameetreid, et kinnitada optilise võimsuse tasemeid ja töötingimusi. Järgige hostseadme protseduure vajadusel liidese lubamiseks või seadistamiseks.

Soovitused

Kasutage sertifitseeritud ühemoodilisi LC-paigajuhtmeid ja tagage õige kiudude polaarsus BX ühekiulise töö jaoks. Veenduge, et sihtriistvara toetab DDM/DOM-funktsioone, kui on vaja kaugdiagnostikat. Mooduli käsitsemisel järgige ESD-ohutusmeetmeid ja katke optiline pistik korgiga, kui see pole ühendatud, et vältida saastumist. Usaldusväärsete pikamaaühenduste tagamiseks kontrollige kiu otsapindu ja hoidke ettenähtud optilise võimsuse varusid, et vältida jõudluse halvenemist.
