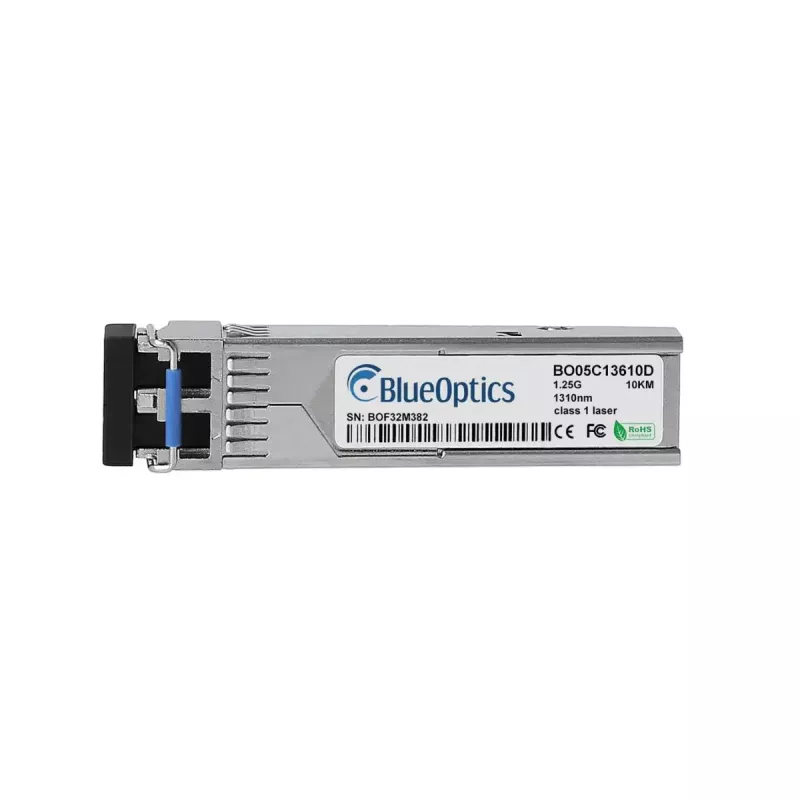

SFP Transiiver BlueOptics SFP-503-BO 1250 Mbit/s 1310 nm

BlueOptics SFP-503-BO on väikesevormilise ühendatava (SFP) fiiberoptiline transiiver, mis on mõeldud ühemoodivõrkude jaoks. See toetab maksimaalset andmekiirust 1250 Mbit/s lainepikkusel 1310 nm ja kasutab LC-dupleksühendust kahesuunalise optilise ülekande jaoks. Moodul on metallkorpuses, töötab 3,3 V sisendpingel ja kaalub umbes 3 g, pakkudes kompaktset lahendust gigabitiklassi ühendusteks ühemoodi kaablis.

Eelised

See SFP-moodul vastab MSA SFP mehaanilistele ja elektrilistele standarditele ning ühildub süsteemidega, mis aktsepteerivad Gigamon SFP-503 1000BASE-LX vormitegurit. Tööstusliku kvaliteediga optiliste ja elektrooniliste komponentidega ehitatud transiiver toetab usaldusväärset pikamaa ühemoodiülekannet ja pakub madalat energiatarvet 3,3 V korral. Metallkorpus tagab mehaanilise vastupidavuse ja EMI varjestuse ning kerge kaal lihtsustab kuumvahetuse käsitsemist ja paigaldamist lülititesse, ruuteritesse ja muusse ühilduvasse riistvarasse.

Sobib

• Ühemoodi kiudoptilised üleslingid võrguseadmete vahel
• Lüliti-lüliti või lüliti-ruuteri ühendused
• Salvestus- ja serveriühenduvus, mis nõuab 1,25 Gbit/s optilisi linke
• Pikamaa-ühendused kuni tüüpilise 10 km vahemikuni sobiva kaabli kasutamisel

Peamised spetsifikatsioonid

• Liides: SFP
• Andmekiirus: kuni 1250 Mbit/s
• Lainepikkus: 1310 nm
• Pistikühendus: LC-dupleks
• Fiibri tüüp: ühemoodikiud (SMF)
• Toitepinge: 3,3 V sisend
• Korpus: metall
• Kaal: u. 0,003 kg

Kasutusjuhend

Paigaldage BlueOptics SFP-503-BO, sisestades mooduli ühilduvasse SFP pesasse lülitil, ruuteril või muul võrguseadmel ajal, mil seade on toiteallikaga varustatud vastavalt müüja kuumvahetusjuhistele. Ühendage LC-dupleks ühemoodi kiudoptiline patch-kaabel saatja ja vastuvõtja portidesse, tagades õige polaarsuse. Kontrollige hostseadmel lingi olekut ja läbiräägitud kiirust; transiiver toetab 1,25 Gbit/s tööd ja levinud protokolle nagu Ethernet ja Fibre Channel sobival riistvaral. Kui hostseade toetab digitaalset diagnostikat (DDM/DOM), lubage ja jälgige antud parameetreid nagu optiline võimsus ja temperatuur seadme haldusliidese kaudu.

Soovitused

Usaldusväärse jõudluse tagamiseks siduge SFP-503-BO ühemoodi LC-dupleks patch-juhtmetega ja kasutage sobivaid patch-paneele või adaptereid. Kinnitage hosti ühilduvus Gigamon SFP-503 stiilis moodulitega, kui platvorm sunnib peale müüja kontrolle. DDM/DOM funktsioonide kasutamisel veenduge, et host toetab SFF-8472, et pääseda juurde reaalajas diagnostikaandmetele ennetavaks lingi hoolduseks.
