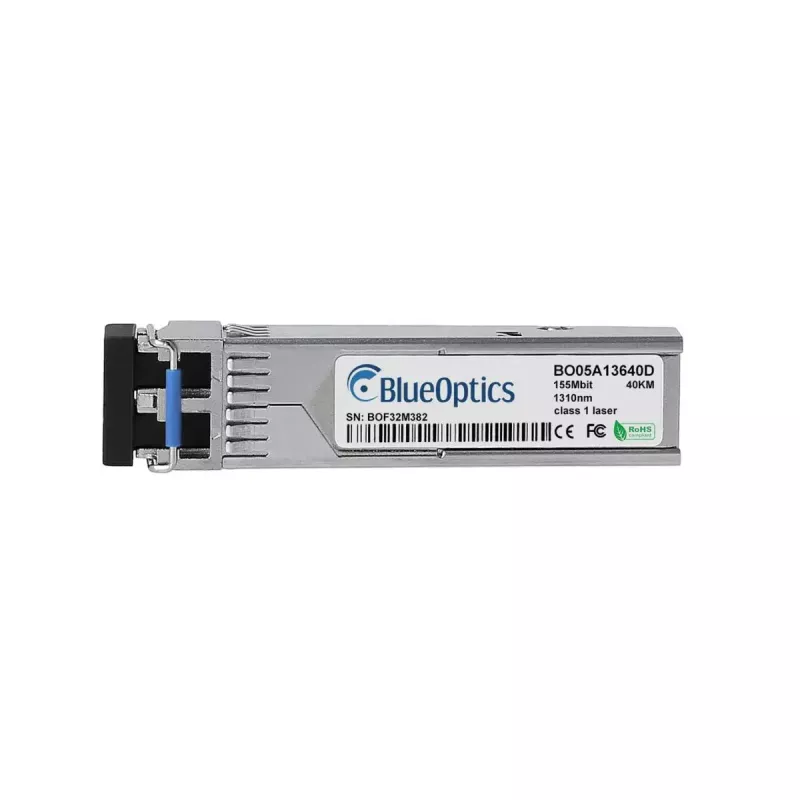

SFP transiiver BlueOptics SFP-3D-BO 155 Mbit/s 1310 nm Silver

BlueOptics SFP-3D-BO 155 Mbit/s 1310 nm Silver on ühemoodiline fiiberoptiline SFP transiiver kompaktses metallkorpuses. See toetab maksimaalset andmeedastuskiirust 155 Mbit/s lainepikkusel 1310 nm, kasutab SFP liidest ja LC duplekspistikut ning on mõeldud kasutamiseks ühilduvates võrguseadmetes, mis aktsepteerivad SFP mooduleid. Moodul töötab 3,3 V toitepingel ja kaalub umbes 3 g, pakkudes kerget, tööstusstandardile vastavat lahendust optilistele ühendustele kuni pikamaa vahemaadeni, kui seda kasutatakse sobiva ühemoodilise fiibriga.

Eelised

See transiiver järgib MSA SFP vormiteguri standardeid ja on loodud ühilduma seadmetega, mis toetavad sama SFP profiili. Metallkorpus tagab mehaanilise vastupidavuse ja EMI varjestuse. 1310 nm lainepikkus ja ühemoodiline disain võimaldavad pikamaa optilist edastust ning digitaalse diagnostilise monitooringu (DDM/DOM) tugi lihtsustab toitepinge, laseri eelpingevoolu, saateväljundvõimsuse, vastuvõtusisendvõimsuse ja temperatuuri kaugkontrolli, kui hostriistvara neid funktsioone toetab. Mooduli väike kaal ja standardne 3,3 V tööpinge muudavad selle sobivaks paljudele lülititele, ruuteritele ja muudele võrguseadmetele.

Sobib (ülesanded / kasutusjuhud)

• Pikamaa ühemoodilised Ethernet ühendused kuni kümnete kilomeetriteni
• Lülitite, ruuterite ja salvestusseadmete ühendamine SFP pesade kaudu
• Fibre Channel üle Etherneti või SDH/SONET rakendused toetatud andmeedastuskiiruse piires
• Võrgusegmendid, kus on vajalik EMI immuunsus ja optiline isolatsioon

Peamised tehnilised andmed

• Liidese tüüp: SFP (MSA-ga ühilduv)
• Maksimaalne andmeedastuskiirus: 155 Mbit/s
• Töölainepikkus: 1310 nm

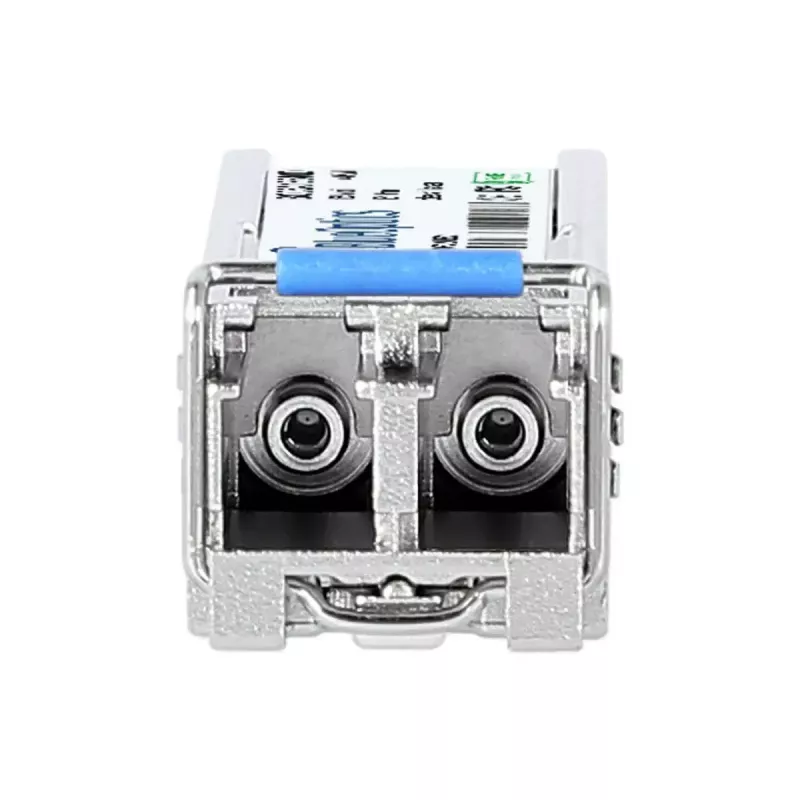

• Pistik: LC dupleks
• Toiteallikas: 3,3 V
• Korpus: metall, hõbedane värv
• Kaal: umbes 0,003 kg
• Toetab digitaalset diagnostikat (DDM/DOM), kui hostisüsteem seda võimaldab

Kasutamine

Paigaldage BlueOptics SFP-3D-BO ühilduva võrguseadme vabasse SFP pessa, järgides seadme tootja kiirvahetuse juhiseid. Ühendage LC dupleks ühemoodilised ühendusjuhtmed mooduliga ja vastava kaugtransiiveriga või jaotuspaneeliga, tagades õige Tx/Rx orientatsiooni. Veenduge, et hostseade on konfigureeritud soovitud protokolli ja 155 Mbit/s tööga ühilduva lingikiiruse jaoks. Kui DDM/DOM on vajalik, lubage ja pärige diagnostikafunktsioone hostisüsteemi haldusliidese kaudu, et jälgida optilisi parameetreid ja temperatuuri.

Soovitused

Kasutage ühemoodilisi LC dupleks fiiberoptilisi ühendusjuhtmeid ja tagage puhaste pistiku otspindadega optimaalne lingi kvaliteet. Kinnitage riistvara ühilduvus ja püsivara tugi RAD SFP-3D profiiliseadmetele, kui asendate olemasolevat moodulit. Pikaajalise stabiilsuse tagamiseks kasutage moodulit seadme spetsifikatsioonidele vastavates temperatuuri- ja pingepiirides ning kontrollige DDM väärtusi perioodiliselt, kui see on saadaval.
