SFP transiiver BlueOptics H-BR40A-SFP+U-BO 10000 Mbit/s fiiberoptiline

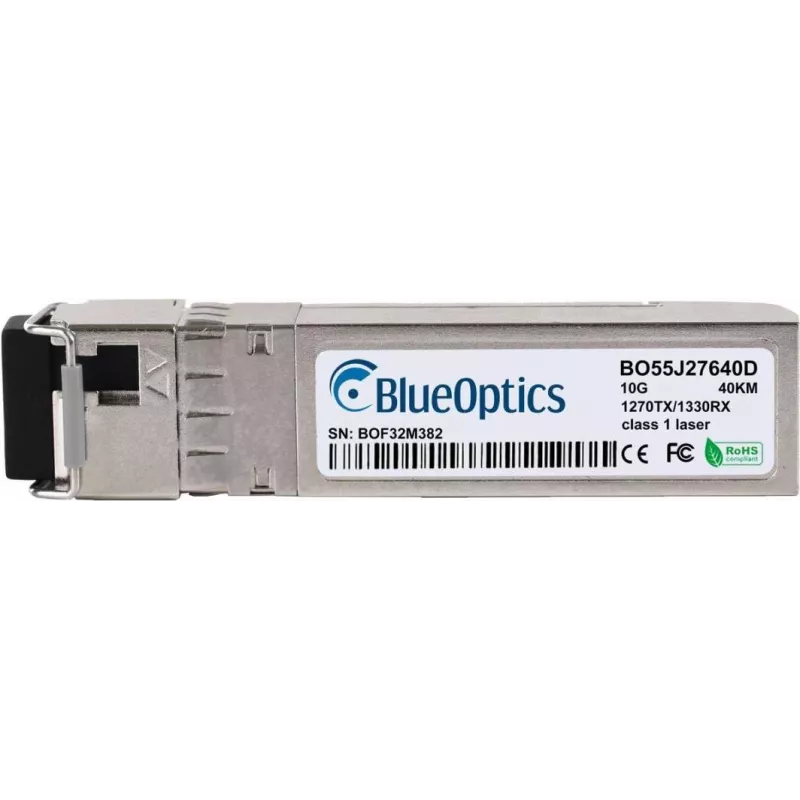

BlueOptics H-BR40A-SFP+U-BO on SFP+ fiiberoptiline transiivermoodul, mis on loodud 10 Gbit/s klassi ühenduste jaoks. Töökindlas metallkorpuses ja kaaludes ligikaudu 20 g, toetab see SFP+ moodul maksimaalset andmeedastuskiirust 10000 Mbit/s ja tööpinget 3,3 V. SFP+ liidese ja hõbedase korpusega on see mõeldud kasutamiseks tavalistes võrguseadmetes, mis aktsepteerivad MSA-ühilduvaid SFP+ transiivreid, ja fiiberlinkide jaoks, mis nõuavad ühemoodulist ühenduvust.

Eelised

Transiiver ühendab kompaktse metallkorpuse kerge konstruktsiooniga, mis hõlbustab paigaldamist tihedatesse lüliti- või ruuteriportidesse, pakkudes samal ajal mehaanilist kaitset ja soojuseraldust. Maksimaalne edastuskaugus 40 000 m annab moodulile võime teenindada nii lühi- kui ka pikki fiiberlinke sõltuvalt ühendatud fiibri tüübist ja võrgu disainist. Standardne SFP+ vormitegur ja 3,3 V töö tagavad ühilduvuse paljude kaasaegsete võrguseadmetega, mis toetavad SFP+ optilisi mooduleid.

Sobib

Peamised spetsifikatsioonid

Kasutusjuhend

Paigaldage BlueOptics H-BR40A-SFP+U-BO, sisestades mooduli ühilduvasse SFP+ porti, kuni see klõpsuga kohale lukustub. Ühendage sobiv fiiberoptiline kaabel transiiveri konnektorisse, tagades õige polaarsuse ning puhtad ja kahjustusteta kiudotsad. Toite- ja lingi olekut haldab hostseade; kontrollige pärast sisestamist lingi tulesid ja seadme diagnostikat. Mooduli eemaldamisel vabastage hostseadme kinnitusmehhanism ja tõmmake transiiver ettevaatlikult otse välja, et vältida pordi kahjustamist.

Soovitused

Kasutage tehases testitud, MSA-ühilduvaid SFP+ porte ja sobitatud fiiberühenduskaableid, et saavutada määratud ulatus ja jõudlus. Hoidke transiiveri kiudotsad kaetuna, kui need pole ühendatud, ja puhastage konnektorid enne ühendamist. Pikkade linkide puhul veenduge, et fiibri tüüp, sumbuvus ja kõik vahepealsed komponendid (ühenduspaneelid, jätkud) vastavad nõutavale optilisele eelarvele. Kontrollige hostseadme ühilduvust ja püsivara nõudeid juhul, kui kolmanda osapoole moodulitele võib kehtida tarnija lukustus.
