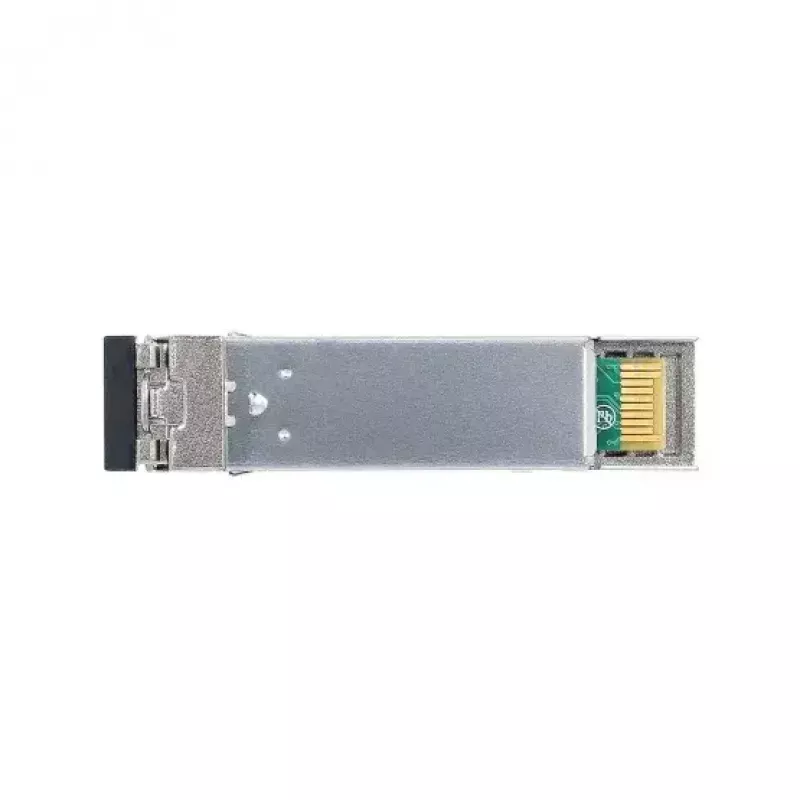

SFP-transiiver BlueOptics AFCT-5765NPZ-BO 155 Mbit/s 1310 nm

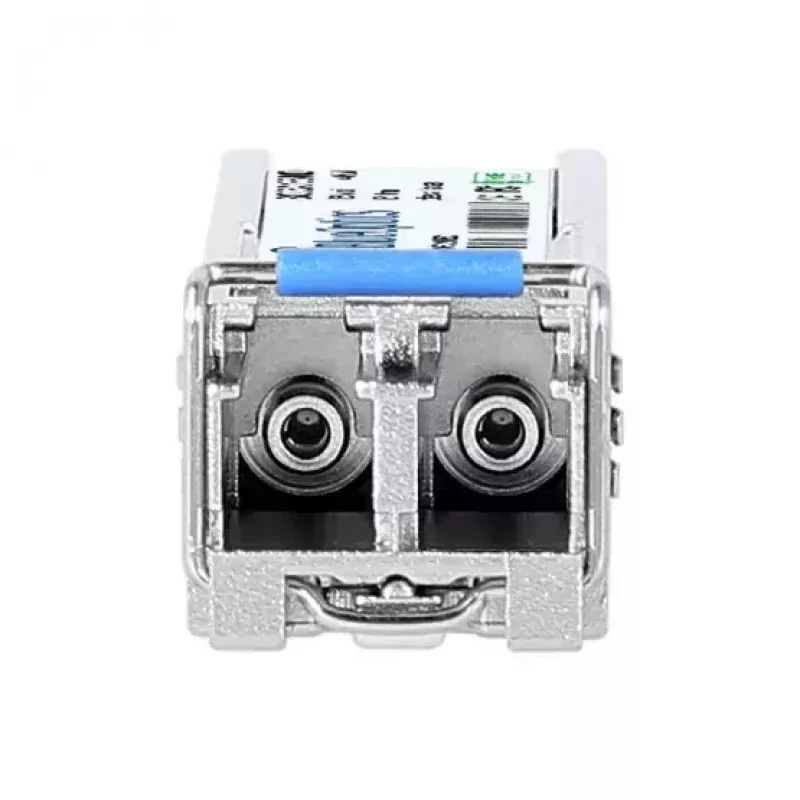

BlueOptics AFCT-5765NPZ-BO on SFP-kiudoptiline transiiver, mis on mõeldud ühemoodilistele linkidele nominaalse andmekiirusega kuni 155 Mbit/s ja töölainepikkusega 1310 nm. Moodulil on LC-duplekspistik, metallkorpus ja see on ehitatud vastavalt MSA SFP-vormiteguri standarditele. See toetab pika ulatusega 100BASE-LH klassi edastust ühemoodilisel fiibril ning vastab CE, FCC ja RoHS nõuetele. MTBF-iga 1 000 000 tundi ja digitaalse diagnostika (DDM/DOM) toega, kui hostisüsteem pakub liidest, on see transiiver mõeldud usaldusväärseteks fiiberühendusteks võrguseadmetes, mis aktsepteerivad SFP-mooduleid.

Eelised

Transiiver tagab ühilduvuse tavaliste SFP-põhiste võrguseadmetega tänu MSA-ühilduvatele mehaanilistele ja elektrilistele liidestele. See ühendab metallkorpusest tuleneva mehaanilise vastupidavuse spetsifikatsiooniga, mis keskendub pika ulatusega ühemoodilisele edastusele lainepikkusel 1310 nm. CE, FCC ja RoHS sertifikaadid tagavad põhiliste regulatiivsete ja keskkonnaohutusnõuete täitmise ning kõrge MTBF-näitaja viitab pikale eeldatavale kasutuseale. Kui host seda toetab, võimaldab DDM/DOM optiliste ja elektriliste põhiparameetrite kaugseiret, lihtsustades hooldust ja veaotsingut.

Sobib kasutamiseks

• Ühemoodilised fiiberühendused lülitite, ruuterite ja salvestussüsteemide vahel
• Pika ulatusega Ethernet-lingid kuni standardsete 100BASE-LH vahemaadeni (tüüpiliselt kuni 40 km sobiva fiibriga)
• Keskkonnad, mis nõuavad SFP-vormiteguriga transiivereid DDM-toega
• Olemasolevate SFP 1310 nm transiiverite asendamine või uuendamine ühilduvas riistvaras

Peamised tehnilised andmed

• Liidese tüüp: SFP (MSA-ühilduv)
• Nominaalne andmekiirus: kuni 155 Mbit/s (100BASE-LH klass)
• Töölainepikkus: 1310 nm
• Fiibri tüüp: ühemoodiline
• Pistik: LC dupleks
• Tüüpiline ulatus: kuni standardsed 100BASE-LH vahemaad (tööstuspraktika kuni ~40 km sõltuvalt fiibrist ja varust)
• Korpus: metallist
• Digitaalne diagnostika: DDM/DOM (kui hostriistvara toetab)
• Sertifikaadid: CE, FCC, RoHS
• MTBF: 1 000 000 tundi
• Töötemperatuuri vahemik: tööstuslik/standardklass (täpsete piiride osas vaadake hosti/seadme spetsifikatsioone)

Kuidas kasutada

Paigaldage BlueOptics AFCT-5765NPZ-BO igasse võrguseadmesse, mis aktsepteerib SFP-mooduleid ja toetab nõutavat edastusklassi. Veenduge, et hostseade on välja lülitatud või järgige müüja kuumvahetusprotseduuri SFP sisestamiseks ja eemaldamiseks. Kasutage LC dupleks ühemoodilisi paatjuhte transiiveri ühendamiseks kaugseadmega; jälgige õiget TX/RX paaritust. Kui DDM/DOM seire on vajalik, veenduge, et hostsüsteem eksponeerib diagnostikaregistrid, ja kasutage seadme haldusliidest optilise võimsuse, eelvoolu, toitepinge ja temperatuuri väärtuste lugemiseks. Kontrollige lingi parameetreid ja fiibri sumbuvust, et tagada oodatav ulatus ja signaalivaru.

Soovitused

Kasutage sobiva kvaliteedi ja pikkusega ühemoodilisi LC duplekspaatjuhte pika ulatusega linkide jaoks, hoidke pistiku otsapinnad puhtad ja veenduge enne kasutuselevõttu ühilduvuses hostriistvaraga. Kaugseire jaoks lubage DDM/DOM ainult siis, kui seade seda toetab, et saada reaalajas diagnostikat. Järgige tootja juhiseid ESD-kaitse ja sisestamise/eemaldamise kohta, et säilitada mooduli eluiga.
