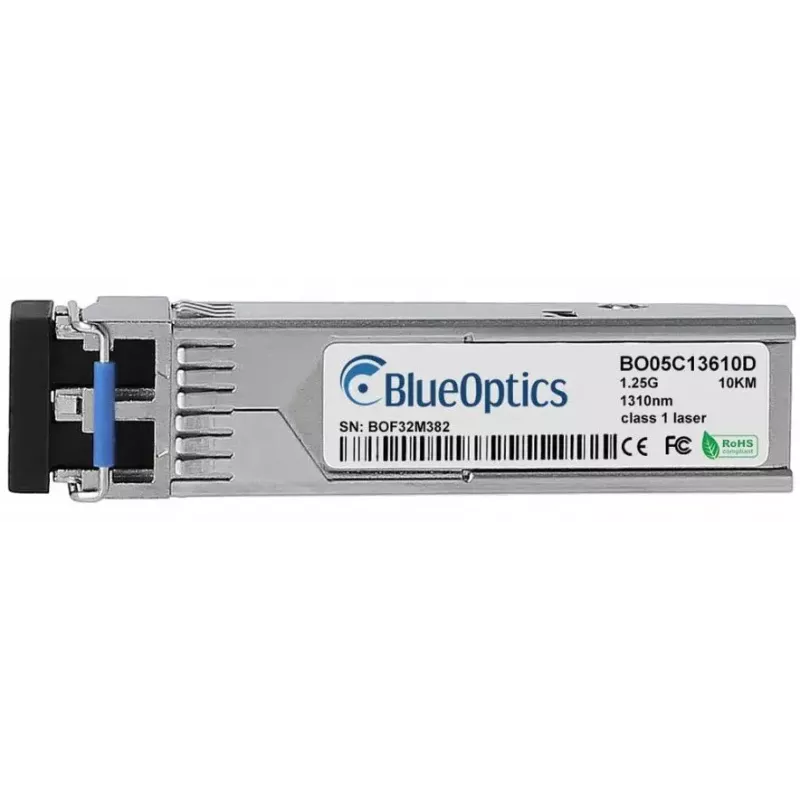

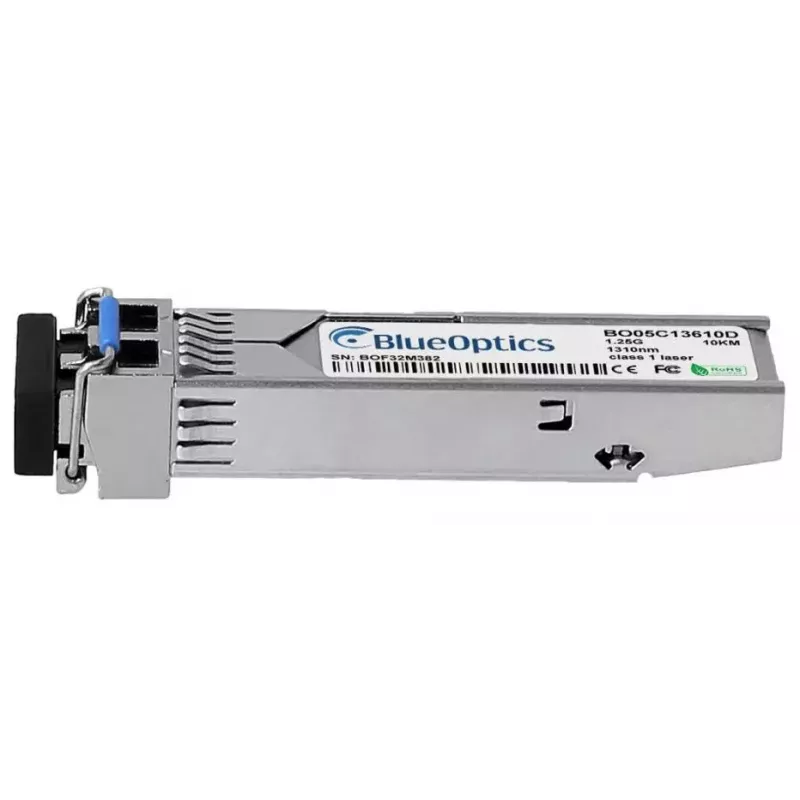

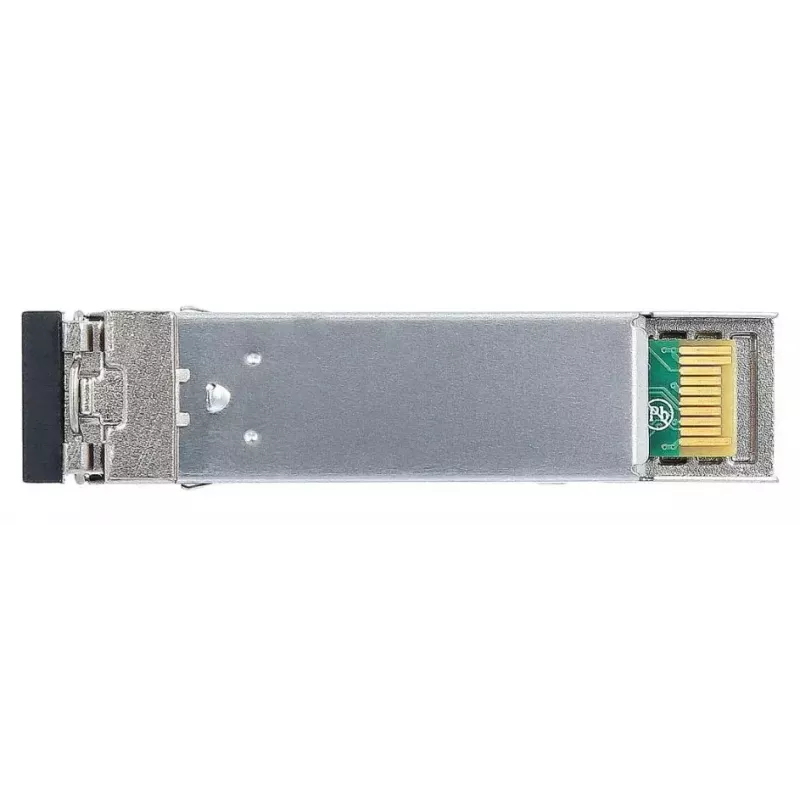

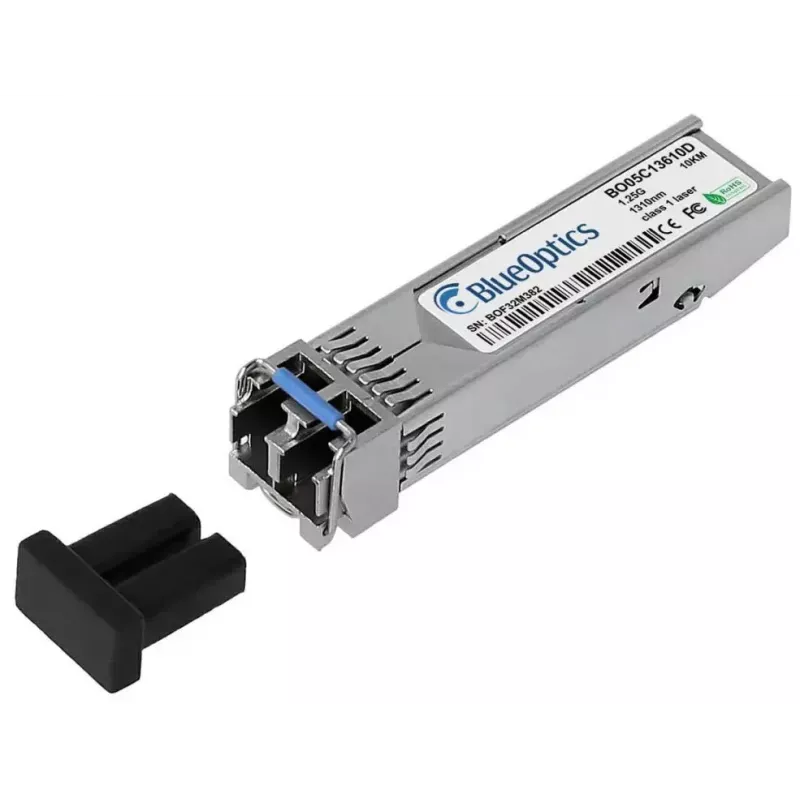

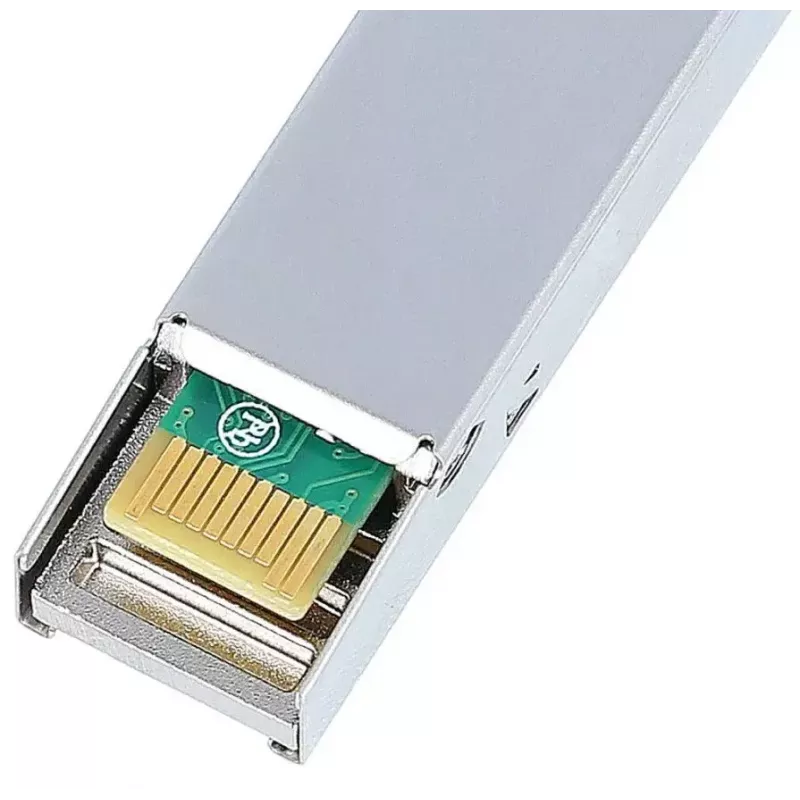

SFP transiiver BlueOptics 7N86N-BO 1250 Mbit/s Fiiberoptiline

BlueOptics 7N86N-BO SFP transiiver on kompaktne fiiberoptiline moodul, mis on loodud ühemoodiliste linkide jaoks kuni 1250 Mbit/s. See rakendab SFP-vormingut ja töötab 3,3 V toiteallikast. Koos LC-duplekspistikuga ja väikese metallkorpusega, mille mõõdud on 13,9 mm × 58,4 mm × 12,6 mm ning mis kaalub ligikaudu 30 g, on see moodul mõeldud plug-and-play paigaldamiseks ühilduvatesse võrguseadmetesse. Transiiver toetab standardset 1000BASE-LX tööd 1310 nm saatmis- ja vastuvõtulainepikkusel ning sobib LX-klassi ühemoodiliste linkide tüüpilistele vahemaadele.

Eelised

BlueOptics 7N86N-BO ühendab standardiseeritud SFP-liidese ja väikese kerge metallkorpusega, et pakkuda lihtsat paigaldamist ja usaldusväärset mehaanilist sobivust SFP-portides. Kuni 1250 Mbit/s andmeedastuskiiruste ja LC-dupleks-fiiberoptiliste pistikute tugi võimaldab kasutada Gigabit Ethernetit ja sarnaseid protokolle. Mooduli vastavus kehtestatud mitme allika kokkuleppe (MSA) SFP-mõõtudele ja signaaledastusele tagab koostalitlusvõime seadmetega, mis aktsepteerivad standardseid SFP-optilisi seadmeid. Madal energiatarbimine 3,3 V juures ja metallkest aitavad kaasa stabiilsele tööle ja soojuse hajumisele raamile paigaldatavates kommutaatorites, ruuterites ja muudes võrguseadmetes.

Sobib

• Gigabit Etherneti üleslüli- ja fiiberoptilistele magistraallinkidele
• Kommutaatoritele, ruuteritele ja salvestussüsteemidele koos SFP-portidega
• Pika ulatusega ühemoodilistele ühendustele, kasutades LC-dupleks-ühenduskaableid
• Keskkondadesse, mis nõuavad standardiseeritud, kuumalt vahetatavaid optilisi transiivereid

Peamised spetsifikatsioonid

• Liidese tüüp: SFP (Small Form-factor Pluggable)
• Maksimaalne andmeedastuskiirus: 1250 Mbit/s
• Lainepikkus: 1310 nm (saatmine ja vastuvõtt tüüpiline 1000BASE-LX jaoks)

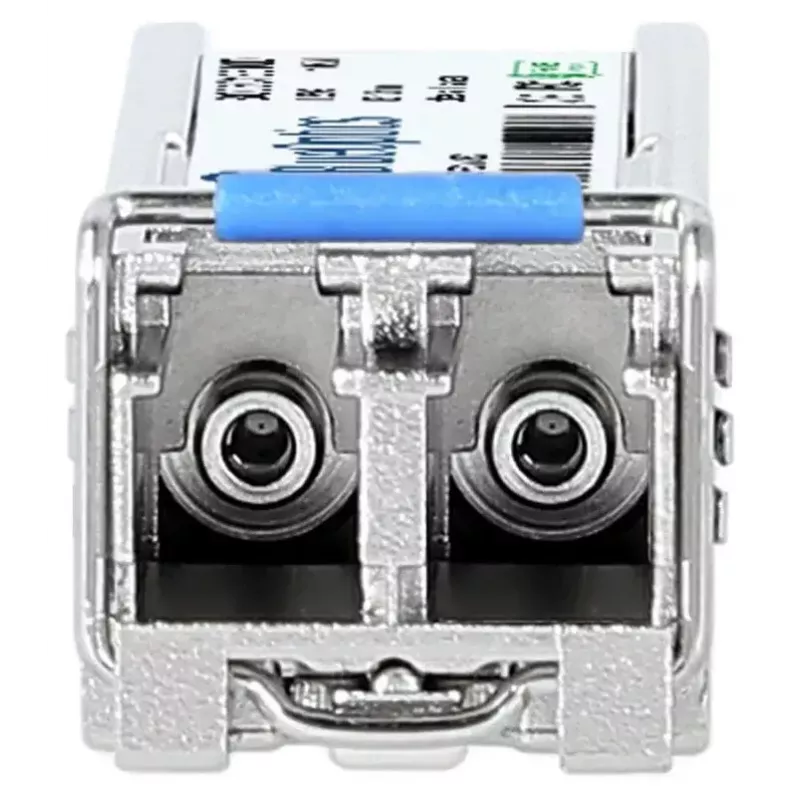

• Pistik: LC dupleks
• Toide: 3,3 V tööpinge
• Korpuse materjal ja värv: metall, hõbedane
• Mõõtmed (L × S × K): 13,9 mm × 58,4 mm × 12,6 mm
• Kaal: u 30 g

Kuidas kasutada

Sisestage BlueOptics 7N86N-BO ühilduvasse SFP-pessa, kuni see lukustub, seejärel ühendage LC-dupleks-ühemoodilised fiiberoptilised ühenduskaablid, pöörates tähelepanu õigele TX/RX joondusele. Veenduge, et hostseade toetab vajalikku 1000BASE-LX protokolli ja 3,3 V SFP-mooduleid. Pärast sisestamist kontrollige lingi olekut hostseadmes ja kontrollige optilist võimsust ja signaali parameetreid, kui need on saadaval. Kui host toetab digitaalset diagnostikat (DDM/DOM), jälgige pinget, temperatuuri ja optilist võimsust seadme haldusliidese kaudu, et kinnitada õiget tööd.

Soovitused

Kasutage puhtaid, kontrollitud ühemoodilisi LC-ühenduskaableid ja sobivaid jaotuspaneeli, et saavutada optimaalne lingikvaliteet. Vältige kiudude painutamist alla nende minimaalset painderaadiust ja veenduge, et pistikud on enne ühendamist tolmuvabad. Kinnitage ühilduvus konkreetse hostmudeli ja püsivaraga kolmandate osapoolte optika kasutamisel, et võimaldada täielikku funktsioonide raporteerimist DDM/DOM-i kaudu, kus see on toetatud.
