SFP+ Transceiver Module BlueOptics 942 210-001-BO 10000 Mbit/s

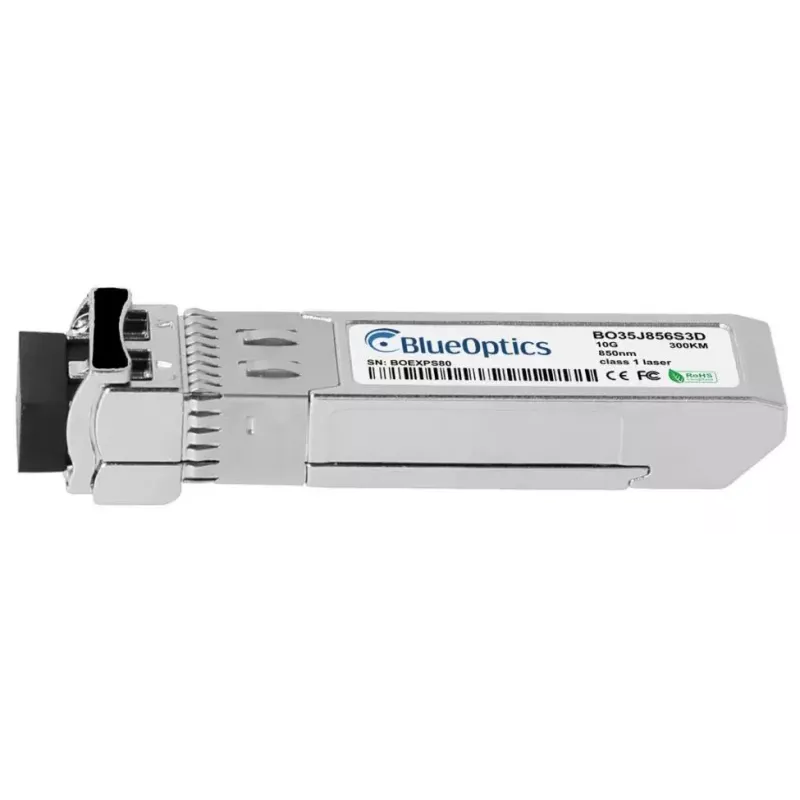

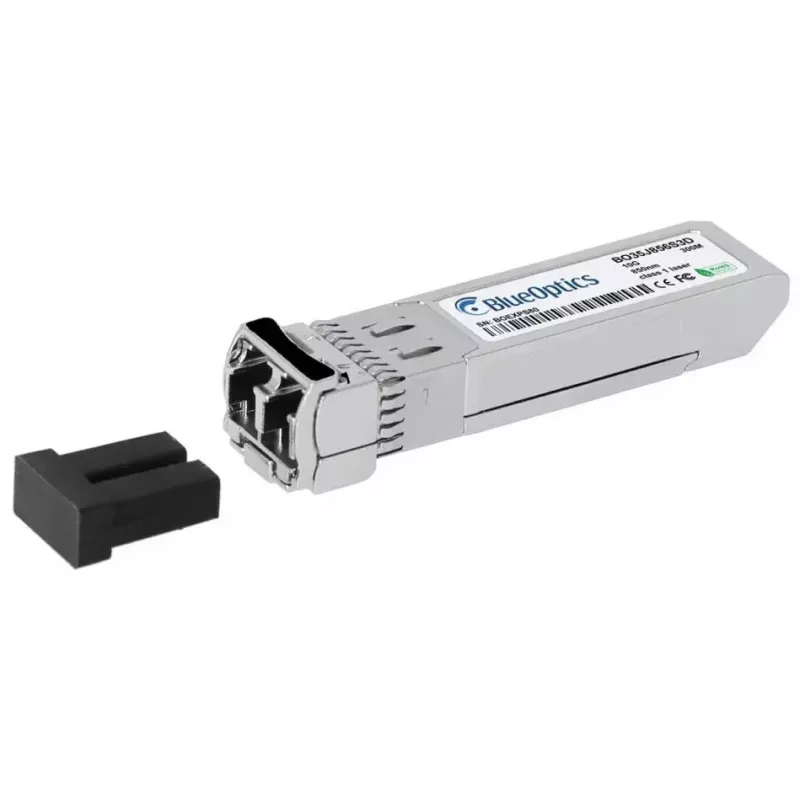

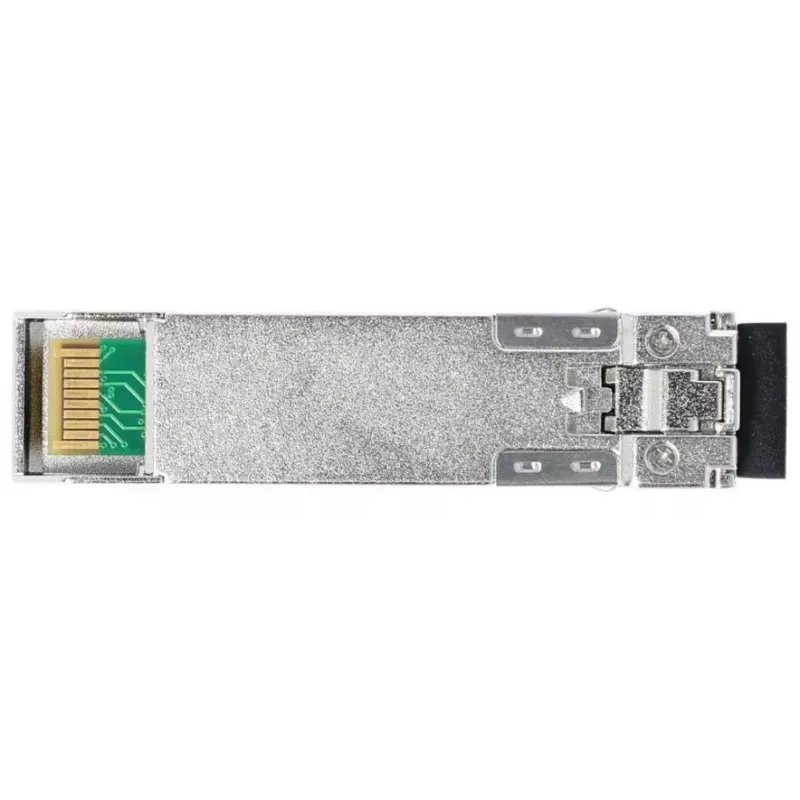

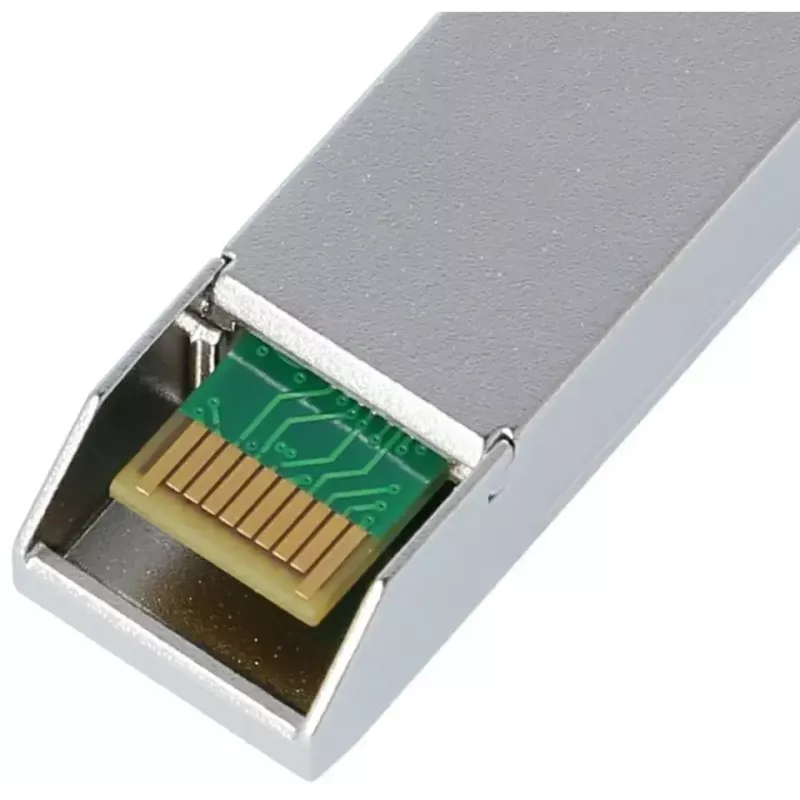

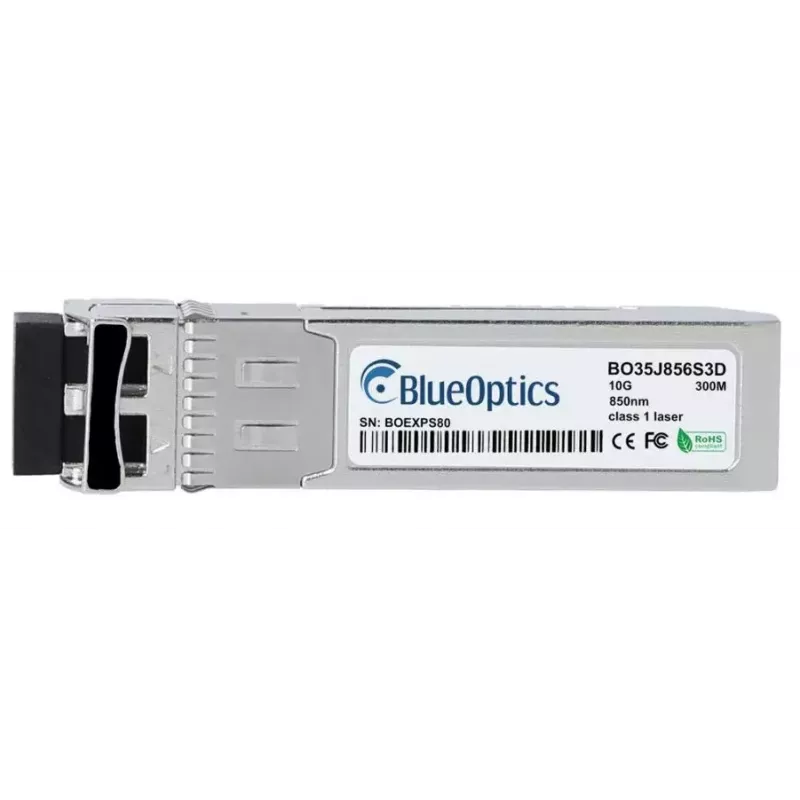

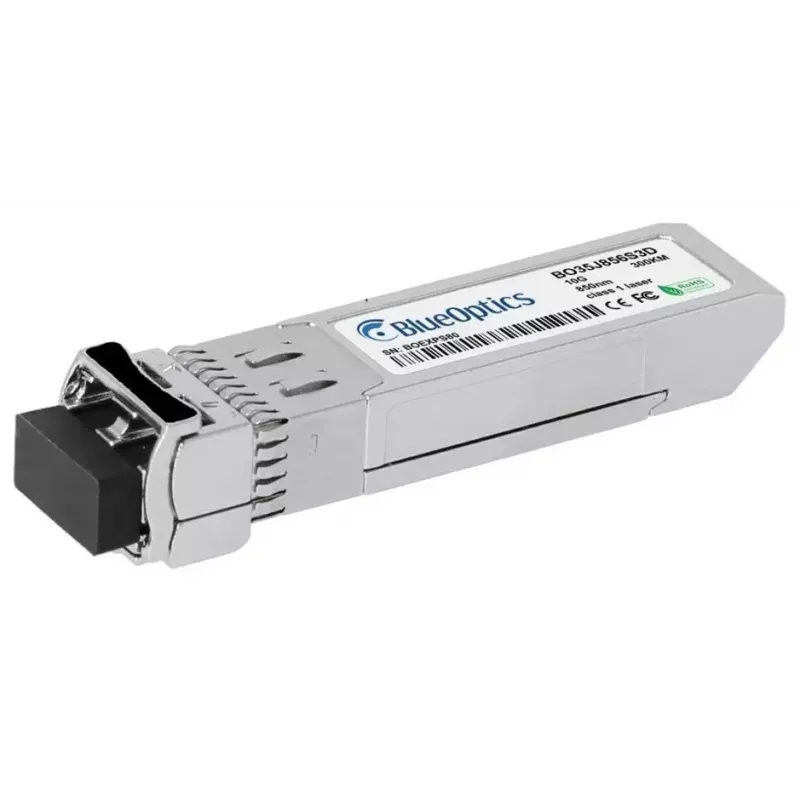

BlueOptics 942 210-001-BO SFP+ transiiverimoodul pakub kompaktset, MSA-ühilduvat lahendust lühimaa 10 Gbit/s mitmekiudühenduste jaoks. Mõeldud kasutamiseks Hirschmann-ühilduva riistvaraga, toetab see moodul maksimaalset andmeedastuskiirust 10000 Mbit/s, kasutab LC (UPC) duplekskiudühendust ja töötab 3,3 V toitega. Selle hõbedane metallkorpus ja väike vormitegur (13,9 mm laius, 58,4 mm sügavus, 12,6 mm kõrgus) muudavad selle sobivaks tihedate võrgukeskkondade ja meediakonverterite rakenduste jaoks, kus on vaja usaldusväärset optilist ühenduvust.

Eelised

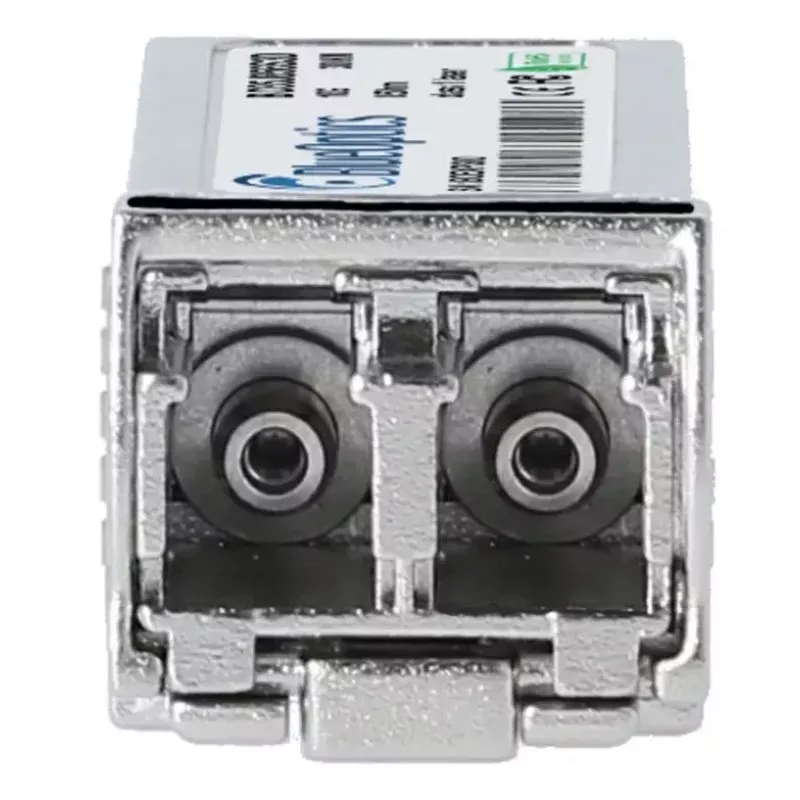

Moodul on ehitatud MSA standardite järgi, tagades elektrilise, mehaanilise ja funktsionaalse koostalitlusvõime, ning sisaldab dupleks-LC-pistikut samaaegseks saatmiseks/vastuvõtuks mitmekiudkaablil. See toetab kuni 300 m kaugusi sobival mitmekiudkaablil ja pakub digitaalset diagnostilist jälgimist, kui hostriistvara toetab DDM/DOM-i. Transiiveri kerge metallkest ja standardiseeritud liides lihtsustavad paigaldamist lülititesse, ruuteritesse ja muudesse võrguseadmetesse, mis aktsepteerivad SFP+ mooduleid.

Sobib

• 10 Gbit/s lühimaa ühendused mitmekiudkaabli kaudu (nt 10GBASE-SR lingid)
• SFP+ portide uuendamine või asendamine lülitites ja ruuterites, mis ühilduvad Hirschmanni moodulitega
• Andmekeskuse serveritevahelised ühendused ja salvestussüsteemide lingid määratud kauguse piires
• Meediakonverterite ja võrguseadmete transiiveri asendamine

Peamised tehnilised andmed

• Maksimaalne andmeedastuskiirus: 10000 Mbit/s
• Maksimaalne edastuskaugus: 300 m (mitmekiudkaabel)
• Kiudoptiline pistik: LC (UPC) dupleks
• Tööpinge: 3,3 V
• Toote värv: Hõbedane
• Mõõtmed (L×S×K): 13,9 mm × 58,4 mm × 12,6 mm
• Kaal: 0,02 kg

Kuidas kasutada

Sisestage SFP+ transiiver ühilduvasse host-porti, kuni moodul lukustub kindlalt. Ühendage LC dupleks-mitmekiudkaablid, tagades õige saatmis-/vastuvõtusuuna. Lülitage host-süsteem sisse ja kontrollige lingi olekut seadme haldusliidese kaudu. Kui hostriistvara toetab, lubage ja lugege DDM/DOM parameetreid toitepinge, laservoolu, väljund- ja vastuvõetud võimsuse ning temperatuuri jälgimiseks. Järgige hosti tootja juhiseid kuumühendamise ja käsitsemise kohta, et vältida elektrostaatilist või mehaanilist kahjustust.

Soovitused

Kasutage mitmekiudkaablit, mis on mõeldud 850 nm jaoks (vajadusel OM3/OM4), et saavutada määratud 300 m kaugus ja säilitada piisav sumbumisvaru. Kontrollige hosti ühilduvust Hirschmann-ühilduvate SFP+ moodulitega ja veenduge, et seadme püsivara toetab DDM/DOM-i, kui on vaja kaugdiagnostikat. Käsitsege moodulit korpuse järgi ja hoidke kiudpistikuid kasutamisel korgiga, et vältida saastumist.
