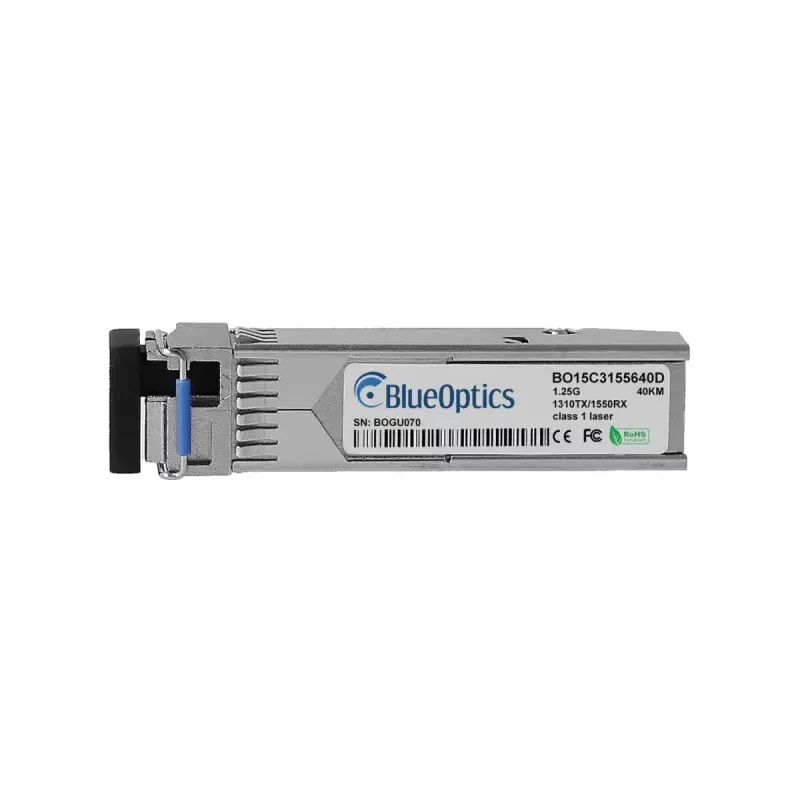

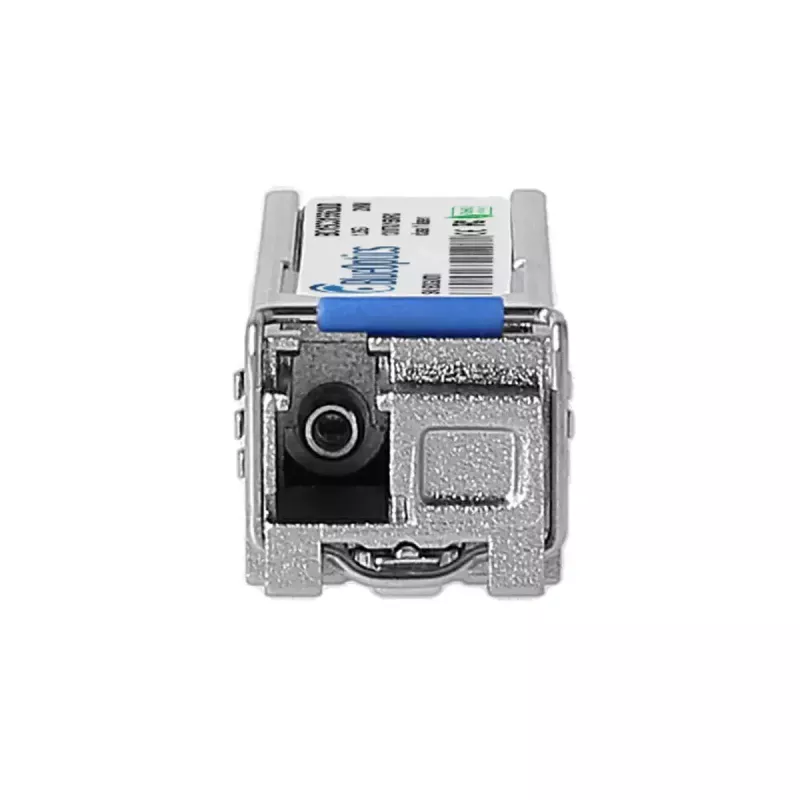

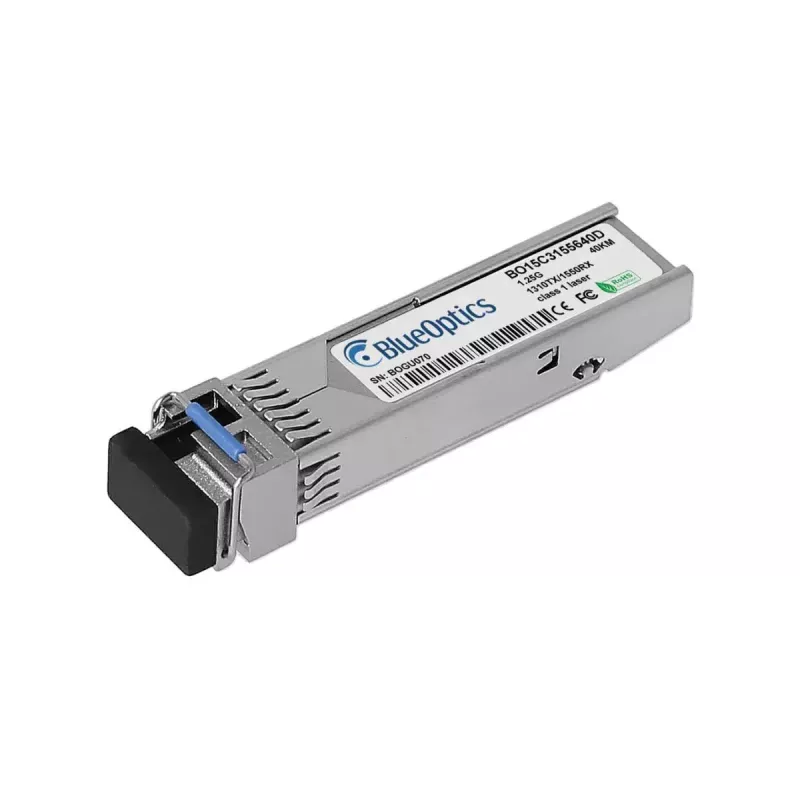

SFP-saatja-vastuvõtja moodul BlueOptics SFP-GIG-BA LX+/LC EEC-BO 1250 Mbit/s

BlueOptics SFP-GIG-BA LX+/LC EEC-BO on ühe pordiga SFP fiiberoptiline saatja-vastuvõtja, mis on mõeldud 1000BASE-BX-U rakenduste jaoks maksimaalse andmeedastuskiirusega 1250 Mbit/s. Metallist korpuses ja hõbedase viimistlusega ning 3,3 V pingel töötav kompaktne moodul (0,04 kg) kasutab LC simplex-pistikut ja toetab ühemoodilisi fiiberühendusi kaugoptiliste linkide jaoks. Moodul rakendab eraldi saate- ja vastuvõtulainepikkusi ühesuunaliste optiliste teede jaoks ning järgib MSA mehaanilisi ja elektrilisi spetsifikatsioone, tagades laia seadmeühilduvuse.

Eelised

Moodul pakub stabiilset gigabiti võimekusega optilist edastust kuni 1,25 Gbit/s, minimeerides samal ajal fiiberühendustele omaseid elektromagnetilisi häireid. Metallsüdamik suurendab mehaanilist töökindlust ja soojuse hajumist ning väike kaal ja standardne SFP-vormitegur võimaldavad lihtsat kuuma vahetuse paigaldust ühilduvatesse lülititesse, ruuteritesse ja salvestussüsteemidesse. Digitaalne diagnostika (DDM/DOM) on saadaval, kui seda kasutatakse host-riistvaras, mis seda funktsionaalsust eksponeerib, aidates kaugjälgida toitepinget, laseri eelvoolu, optilist väljund- ja sisendvõimsust ning temperatuuri.

Sobib

Peamised tehnilised andmed

Kuidas kasutada

Paigaldage BlueOptics SFP-GIG-BA LX+/LC EEC-BO tühja SFP-pessa ühilduvas võrguseadmes, kui hostiseade on toidetud vastavalt tootja juhistele, või kasutage kuuma vahetuse funktsionaalsust, kui see on toetatud. Ühendage ühemoodiline LC-paranduskaabel LC simplex-porti, tagades õige saate/vastuvõtu sidumise kaugsaatja-vastuvõtjaga. Kontrollige ühenduse olekut hostiseadmel ja kui võimalik, jälgige DDM/DOM näitu hosti haldusliidese kaudu, et kinnitada optilist võimsust ja mooduli seisukorda.

Soovitused

Veenduge, et host-riistvara toetaks 1000BASE-BX-U protokolli ja DDM/DOM-i, kui kaugdiagnostika on vajalik. Kasutage ettenähtud vahemaa jaoks sobivaid ühemoodilisi kiude ja LC simplex-parandusjuhtmeid ning hoidke ühenduspindade otsad puhtad, et säilitada optimaalset signaalikvaliteeti. OEM-moodulite asendamisel kontrollige püsivara ühilduvust sihtseadmega ja testige linke pärast paigaldamist.
