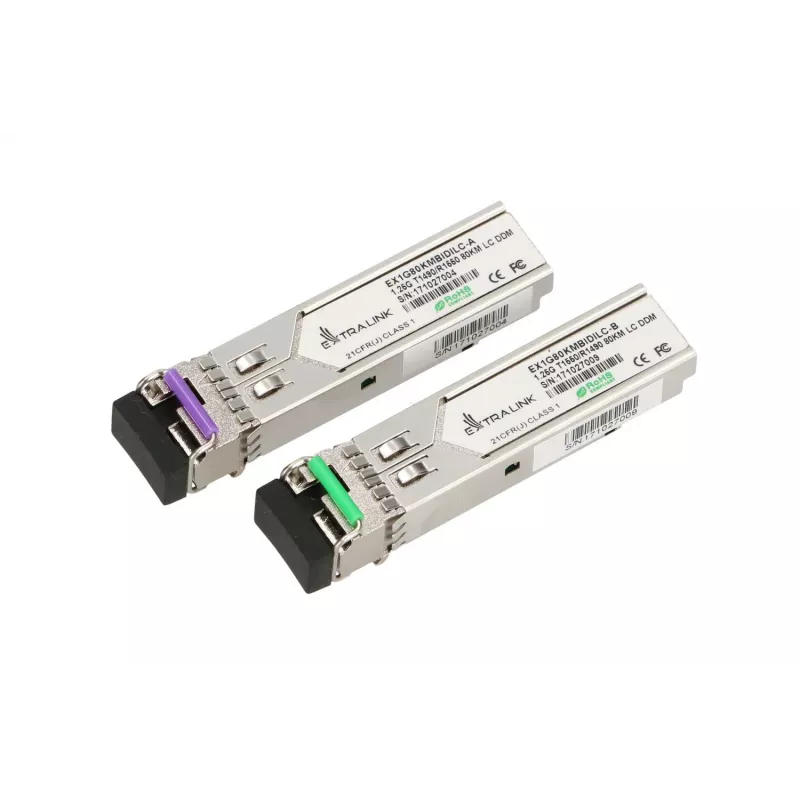

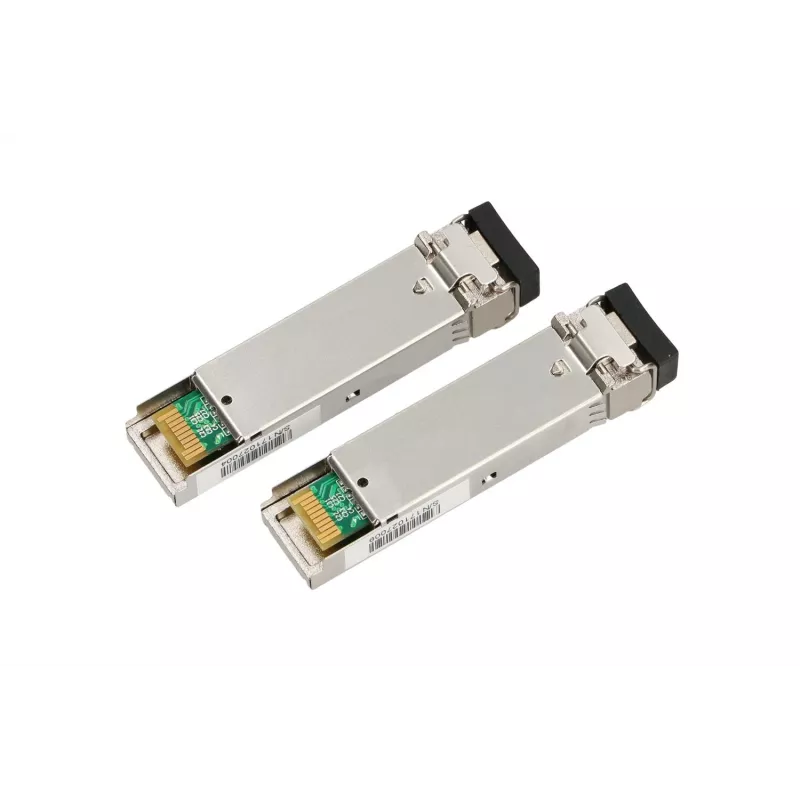

SFP-moodul Extralink SFP 1.25G 1490/1550nm 80km LC DOM

Extralink SFP 1.25G 1490/1550nm 80km LC DOM on ühemoodiline WDM fiiberoptiline transiiver, mis on mõeldud pikamaa andmesideühendusteks. Toetades andmeedastuskiirust 1,25 Gbps ja ulatust kuni 80 km, kasutab moodul LC-pistikuid ja WDM-lainepikkusi 1490 nm ja 1550 nm, et võimaldada samaaegset kahesuunalist edastust ühe kiu kaudu. Transiiver vastab Small Form-Factor Pluggable (SFP) mehaanilisele standardile ning integreerib saatja ja vastuvõtja komponendid, mis on optimeeritud usaldusväärseks optiliseks võrgunduseks.

Eelised

Moodul pakub stabiilset pikamaaedastust kiirusel 1,25 Gb/s, minimeerides samal ajal kiukasutust lainepikkusjaotusega multipleksimise abil. Selle ühemoodiline disain ja LC-liides tagavad ühilduvuse tavaliste telekommunikatsiooni- ja ettevõtte fiibriseadmetega. Transiiver sisaldab integreeritud laseri juhtimist, vastuvõtja võimendust ja jälgimisvõimalusi püsiva jõudluse tagamiseks pikkadel vahemaadel. Kuumalt vahetatav SFP-vormitegur võimaldab sisestamist ja asendamist ilma hostseadet välja lülitamata.

Sobib

• Pikamaa punkt-punkti fiiberühendused linna- ja juurdepääsuvõrkudes
• Fiiberühendused kommutaatorite, ruuterite ja optiliste liiniterminalide vahel
• Ühe kiu kahesuunalised ühendused, kasutades WDM-i kiukoguse vähendamiseks
• Olemasolevate ühemoodiliste optiliste võrkude uuendamine või laiendamine

Peamised tehnilised andmed

• Andmeedastuskiirus: 1,25 Gbps
• Lainepikkused: 1490 nm (Tx) / 1550 nm (Rx) või vastupidi, sõltuvalt mooduli suunast
• Maksimaalne ulatus: kuni 80 km ühemoodilise kiu kaudu
• Pistiku tüüp: LC dupleks (ühe kiu WDM-kasutus)
• Transiiveri tüüp: SFP (Small Form-Factor Pluggable), kuumalt vahetatav
• Jälgimine: digitaalne optiline jälgimine / DDM/DOM tugi diagnostikaparameetritele
• Laseri tüüp: DFB (distributed feedback) saatja koos LD-juhtimisega

Kasutamine

Sisestage SFP-moodul ühilduva kommutaatori, ruuteri või optilise seadme vabasse SFP-pessa, tagades õige suuna, kuni see klõpsatusega kohale lukustub. Ühendage LC-otsaga ühemoodiline kiud, kasutades sobivat WDM-paaritust nii, et ühe otsa saate lainepikkus ühtib teise otsa vastuvõtu lainepikkusega. Kontrollige ühenduse olekut seadme indikaatorite või mooduli digitaalse jälgimisväljundi kaudu. Vajadusel vahetage mooduleid sisselülitatud süsteemiga; järgige tootja juhiseid kuumalt vahetatavate transiiverite kohta.

Soovitused

Usaldusväärsete ühenduste tagamiseks maksimaalsel kaugusel kasutage ITU-T-le vastavat ühemoodilist kiudu, millel on sobivad sumbuvusomadused, ning veenduge, et pistikud ja jätkud on puhtad. Sobitage iga ühenduse otsas täiendavad WDM-moodulid (1490/1550 paaritus) ja jälgige optilist võimsust ning temperatuuri DOM-i abil, et tuvastada halvenemist varakult.
