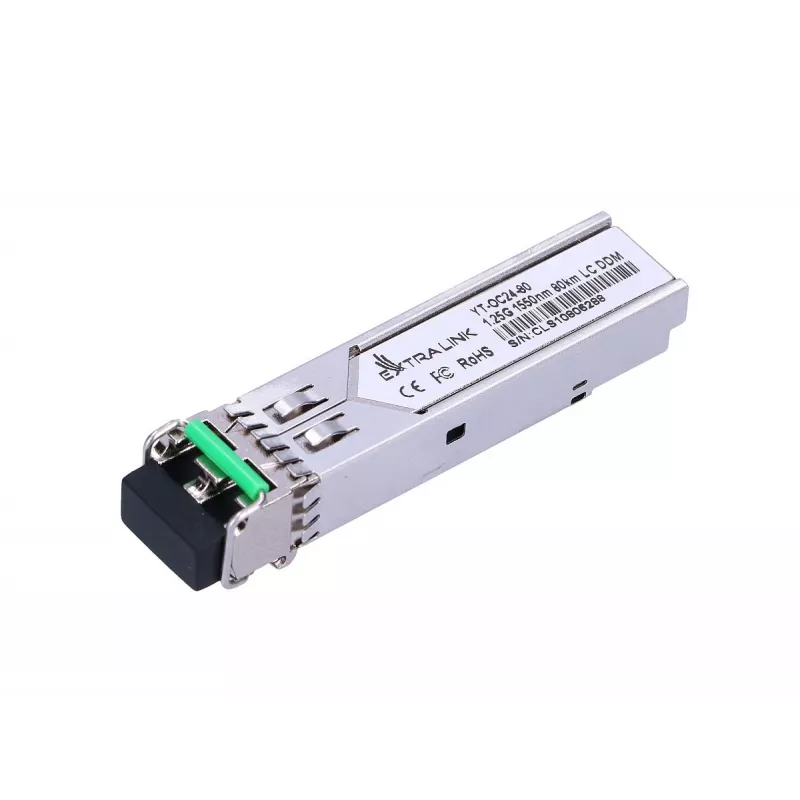

SFP-kiudtransiiver Extralink EX.8024 — 1,25 Gbit/s, ühemoodiline 1550 nm, LC/UPC, 80 km, DOM

Extralink EX.8024 on SFP-kiudtransiiver, mis on mõeldud ühemoodilistele võrkudele andmekiirusega kuni 1,25 Gbit/s. Moodul edastab lainepikkusel 1550 nm ja kasutab LC/UPC duplekspistikut, et toetada pikkade vahemaadega ühendusi kuni 80 km ühemoodilise kiu kaudu. See sisaldab DFB-laserit ja PIN-fotodetektorit, toetab digitaalset optilist jälgimist (DOM) reaalajas diagnostikaks ning vastab asjakohastele SFP MSA ja SFF-8472 standarditele ning RoHS-i ja FCC nõuetele. Transiiver töötab nimisisendpinge vahemikus 3,13–3,47 V, maksimaalse voolutarbega 0,3 A.

Eelised

Extralink EX.8024 pakub usaldusväärset pika ulatusega ühenduvust kompaktses SFP-vormingus, mis ühildub standardsete võrguseadmetega. Sisseehitatud DOM võimaldab jälgida selliseid parameetreid nagu optiline võimsus ja temperatuur, aidates kaasa kaugdiagnostikale. Moodul kasutab DFB-laserit stabiilseks edastuseks lainepikkusel 1550 nm, tagades madalama sumbuvuse ja pikema ulatuse ühemoodilisel kiu. Vastavus SFP MSA ja tööstusstandarditele tagab koostalitlusvõime paljude lülitite ja ruuteritega.

Sobib kasutamiseks

• Pikkade vahemaadega ühemoodilised kiudühendused linna- ja ülikoolilinnaku võrkudes
• Telekommunikatsiooni magistraalliinid ja operaatoriklassi ühendused
• Lülitite, ruuterite ja optiliste transpordiseadmete omavaheline ühendamine
• 1,25 Gbit/s SFP-portide asendamine või uuendamine, mis nõuavad lainepikkust 1550 nm

Peamised tehnilised andmed

• Liidese tüüp: SFP (väike vormiteguriga ühendatav)
• Andmekiirus: kuni 1250 Mbit/s (1,25 Gbit/s)
• Lainepikkus: 1550 nm
• Kiudtüüp: ühemoodiline kiud (SMF)
• Pistik: LC/UPC dupleks
• Maksimaalne ulatus: kuni 80 km (sõltuvalt kiust ja lingi eelarvest)
• Laseri tüüp: DFB
• Fotodetektor: PIN
• DOM: toetatud (digitaalne optiline jälgimine)
• Tööpinge vahemik: 3,13–3,47 V
• Maksimaalne vool: 0,3 A
• Standardid: SFP MSA, SFF-8472, RoHS-i nõuetele vastav

Kuidas kasutada

Paigaldage Extralink EX.8024 vaba SFP-pessa ühilduvas võrguseadmes, kui seade on välja lülitatud või järgides seadme tootja kuumvahetusprotseduuri. Ühendage LC/UPC dupleks-ühemoodilised kiudkaablid, tagades õige TX/RX polaarsuse. Kontrollige lingi olekut ja jälgige DOM-parameetreid hostseadme haldusliidese kaudu, et kinnitada optiline võimsus, temperatuur ja muud diagnostikaandmed. Veenduge, et seadme port on konfigureeritud sobivale kiirusele ja dupleksrežiimile, kui on vaja käsitsi seadistamist.

Soovitused

Kasutage väikese kaoga ühemoodilist kiudu ja puhastage LC-pistikud, et säilitada määratud ulatus; kontrollige enne kasutuselevõttu lingi eelarvet. Vältige kiu painutamist üle soovitatud minimaalse painderaadiuse ja kasutage moodulit määratud pinge- ja voolupiirides. Operaatori- või kriitiliste linkide puhul jälgige regulaarselt DOM-väärtusi ja hoidke hostseadmete püsivara ajakohasena, et tagada parim koostalitlusvõime.
