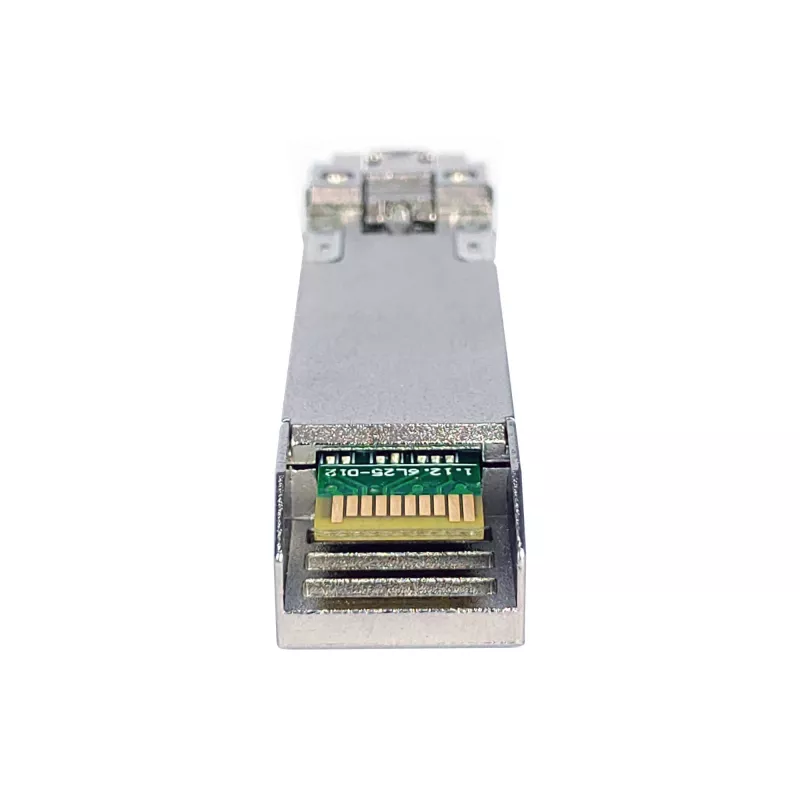

SFP kiudoptiline transiiver LEVELONE SFP-3411 — 1250 Mbit/s, 1310…

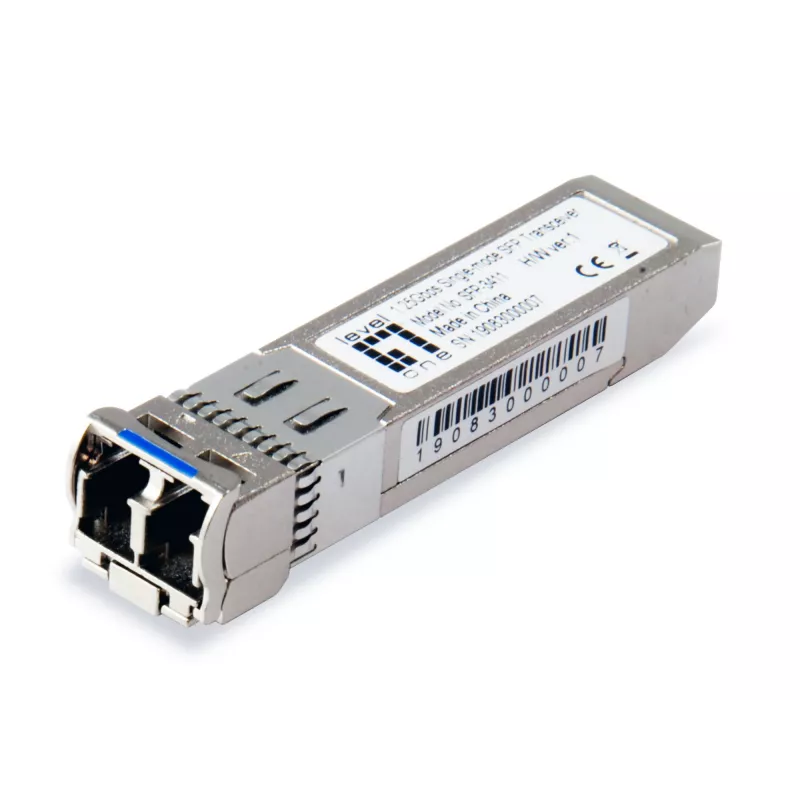

LevelOne SFP-3411 on ühemoodiline SFP kiudoptiline transiiver, mis on mõeldud Gigabit Etherneti ühenduste jaoks. See toetab kahesuunalist andmeedastust kuni 1,25 Gbps üle ühe duplekskiu südamiku, töötab lainepikkusel 1310 nm, kasutades FP laserdioodi, ja sobib standardsetesse SFP-pesadesse. Moodul ühildub 9/125 μm kiuga ja suudab saavutada kuni 40 km ulatuse. See on paigutatud metallkorpusesse (hõbedane) ja vastab RoHS nõuetele.

Eelised

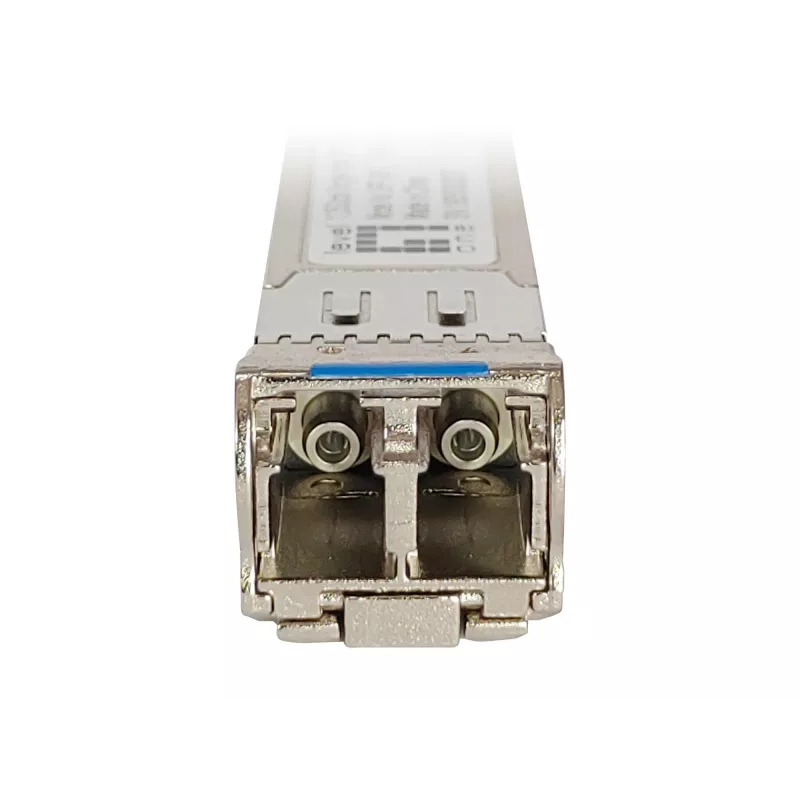

SFP-3411 pakub IEEE 802.3z vastavust ja SFP MSA ühilduvust laialdaseks koostalitluseks kommutaatorite, ruuterite ja meediumimuunduritega. Sellel on dupleks-LC-pistik, see toetab digitaalset diagnostikaliidest (DDMI) oleku jälgimiseks ja on kuumalt vahetatav hoolduseks ilma seisakuta. Transiiver töötab 3,3 V toitepingega ja vastab tavalistele EMI/laseri ning RoHS standarditele.

Sobib

• Gigabit Etherneti üleslülideks kommutaatorite ja ruuterite vahel
• Optilisteks ühendusteks andmekeskustes ja sideruumides kuni 40 km kaugusel
• Meediumimuunduritele ja SFP-ga varustatud võrguseadmetele, mis vajavad 1310 nm ühemoodilist optikat

Peamised tehnilised andmed

• Andmeedastuskiirus: kuni 1,25 Gbps (1250 Mbit/s)
• Lainepikkus: 1310 nm
• Kiu tüüp: ühemoodiline 9/125 μm
• Maksimaalne ulatus: kuni 40 km
• Pistik: dupleks-LC
• Liides: SFP (MSA-ga ühilduv)
• Toiteallikas: 3,3 V (max ~0,25 A)
• Laseri tüüp: FP laserdiood
• Kuumalt vahetatav: jah
• Vastavus: IEEE 802.3z, RoHS, EMI standardid (FCC Part 15 Class B, EN55022 Class B, VCCI Class B)

Kasutamine

Sisestage SFP-3411 ühilduva kommutaatori, ruuteri või meediumimuunduri vabasse SFP-pessa, eeldusel et hostseade toetab SFP-mooduleid. Ühendage dupleks-LC ühemoodiline fiiberoptiline kaabel (9/125 μm) LC-porti, jälgides saate- ja vastuvõtukiudude õiget polaarsust. Veenduge, et hostseade on toitega ja seadistatud 1 Gbps ühenduse jaoks; moodul on kuumalt vahetatav, nii et seda saab sisestada või eemaldada hosti välja lülitamata, kui seade toetab kuumvahetust.

Soovitused

Kasutage kvaliteetset ühemoodilist 9/125 μm kiudu koos sobivate pistikutega ja järgige LC-pistikute puhtuse parimaid tavasid. Kontrollige ühilduvust hostseadme püsivaraga ja jälgige DDMI näitu optilise võimsuse ja temperatuuri kohta, et tagada usaldusväärne ühenduse toimimine.
