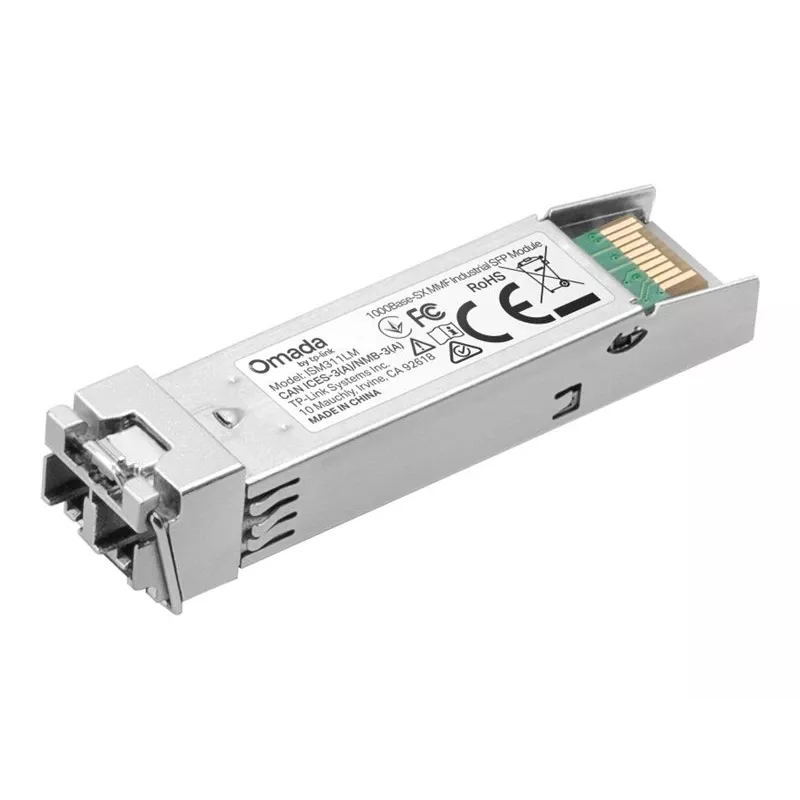

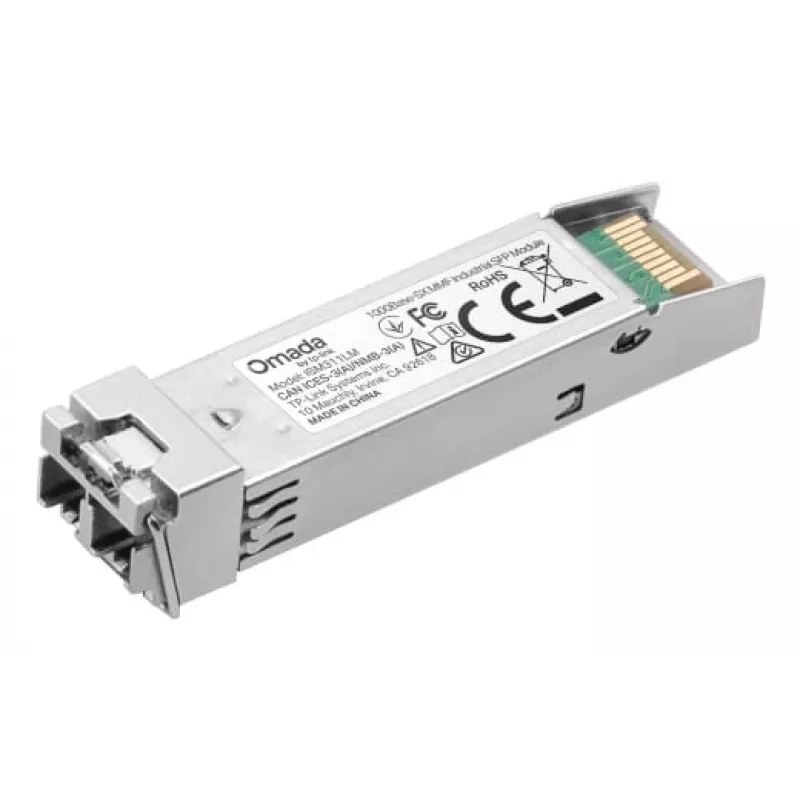

SFP fiiberoptiline transiiver TP-LINK ISM311LM — 1,25 Mbit/s, 850 nm, LC, 550 m, hall

TP-LINK ISM311LM on SFP fiiberoptiline transiiverimoodul, mis on mõeldud lähitoiminguga Etherneti linkide jaoks. See toetab andmeedastuskiirust kuni 1,25 Mbit/s üle multimoodse fiibri lainepikkusel 850 nm, kasutab LC (UPC) pistikut ja tagab ulatuse kuni 550 m. Moodul on ette nähtud kasutamiseks kommutaatorites ja ruuterites üleslingi kauguste pikendamiseks, sellel on hall korpus ja see töötab 3,3 V sisendpingel. See ühildub 1,25-gigabitiste Etherneti liidestega ning sellel on FCC/CE vastavus võrguseadistuste jaoks.

Eelised

Moodul pakub kuumalt vahetatavat paigaldust, mis võimaldab kiiret asendamist või täiendamist ilma seadmeid välja lülitamata. Selle vastavus standardile SFP-MSA tagab koostalitusvõime paljude SFP-toega seadmetega. ISM311LM toetab digitaalset diagnostikaseiret (DDM), et jälgida optilisi parameetreid ja lingi olekut. Selle tööstuslik töötemperatuurivahemik laiendab rakendatavust raskematesse keskkondadesse, kus on vaja laiendatud temperatuuritaluvust.

Sobib

• Kommutaatorite ja ruuterite vahelised üleslingid lähitoiminguga multimoodse fiibri võrkudes
• Tööstuslikud võrgusegmendid, mis nõuavad laiendatud temperatuuritaluvust
• Võrguseadmete seadistused, kus kuumalt vahetatav optika vähendab seisakuid
• Kulusäästlikud paigaldused, kus valitakse vajadusel fiibermoodulid ulatuse pikendamiseks

Peamised tehnilised andmed

• Maksimaalne andmeedastuskiirus: 1,25 Mbit/s
• Maksimaalne ülekandekaugus: kuni 550 m (multimoodne fiiber)
• Lainepikkus: 850 nm
• Pistiku tüüp: LC (UPC)
• Etherneti liidese ühilduvus: 1,25 Gigabit Ethernet
• Sisendpinge: 3,3 V
• Vormitegur: SFP (kuumalt vahetatav)
• Toote värv: Hall
• Töötemperatuurivahemik (tööstuslik): -40 kuni 85 °C
• Toetab digitaalset diagnostikaseiret (DDM)

Kasutusjuhend

Lülitage vastuvõttev seade välja, kui seadme tootja seda soovitab, sisestage ISM311LM moodul SFP-pessa, kuni see kindlalt lukustub, ja ühendage LC fiiberoptilised siduskaablid mooduliga. Pärast sisestamist kontrollige lingi olekut vastuvõtvas kommutaatoris või ruuteris ning kinnitage optilised parameetrid DDM-i abil, kui seda haldusliides toetab. Eemaldamiseks vabastage lukusti ja tõmmake moodul otse välja; kaitske transiiveri porte ja fiibrite otsi tolmukorkidega, kui need pole ühendatud.

Soovitused

Kasutage ühemoodilist/multimoodset fiibrit, mis vastab mooduli spetsifikatsioonile, ja veenduge, et LC siduskaablid on enne ühendamist puhtad. Töökindluse tagamiseks sobitage transiiveri lainepikkus ja fiibertüüp mõlemas lingi otsas, jälgige DDM-i näitu signaali tervise jaoks ning järgige oma seadme tootja ühilduvusloendit, et vältida koostalitusprobleeme.
