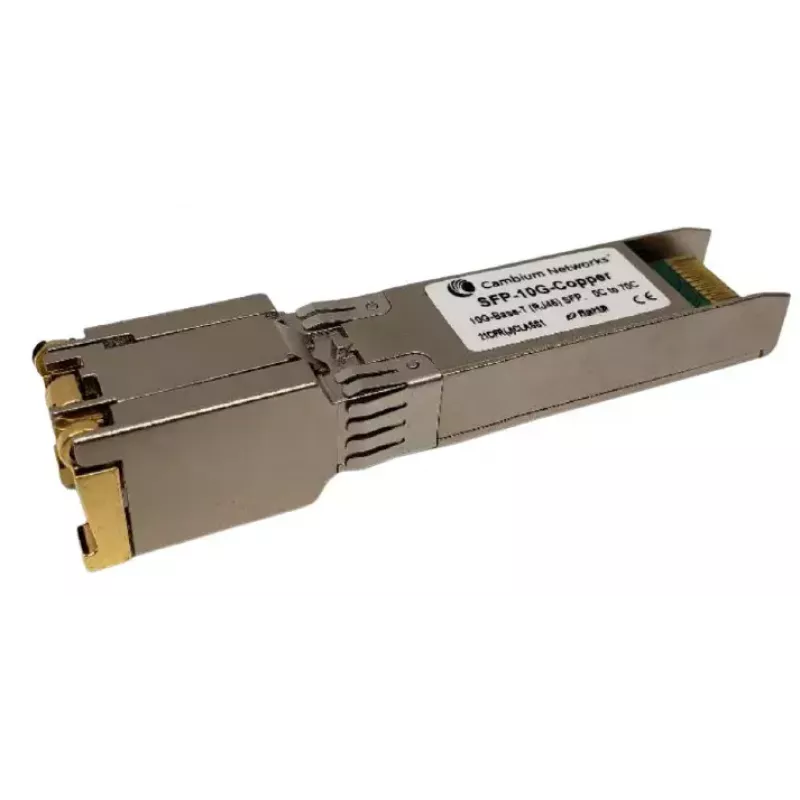

SFP-10G-COPPER võrgutransiiveri moodul Cambium 10 Gbps Vaskne SFP RJ-45 3,3V

See väikese kujuteguriga pluss (SFP+) moodul, Cambium SFP-10G-COPPER, pakub 10 Gbps Etherneti ühenduvust RJ-45 vaskliidese kaudu. Vastab standarditele IEEE 802.3-2015 ja IEEE 802.3an 10GBASE-T, toetab täisdupleksseid 10 Gbps andmesideühendusi, kasutades 16-tasemelist PAM-signaalimist, ning töötab 3,3 V SFP-pesast. Transiiver toetab kuni 30 meetri ulatust varjestatud keerdpaar-kaabli kategooria 6A kaudu ning avaldab standardset SFP+ seeriaidentifitseerimisandmeid, mis on saadaval I2C-aadressil A0h, füüsilise IC-ga aadressil ACh.

Eelised

SFP-10G-COPPER moodul ühendab suure jõudluse ja kulutõhususe lühikese vahemaa 10 Gigabitisteks ühendusteks, kasutades laialt levinud RJ-45 vaskkaablit. Selle SFP+ kujutegur tagab ühilduvuse paljude lülitite, ruuterite ja võrguseadmetega, mis aktsepteerivad 3,3 V SFP-mooduleid. Sisseehitatud seeria-ID kahejuhtmelise liidese kaudu võimaldab lihtsat inventuuri ja seiret hallatavates seadmetes.

Sobib

• Lühikese ulatusega 10 Gbps ühendustele lülitite vahel serveriruumides või andmekeskustes
• Juurdepääsu- või koondusportide uuendamiseks ruuteritel ja lülititel, millel on SFP+-pesad
• Kulutundlikud kasutusviisid, mis vajavad vaskühendust kuni 30 m Cat6A kaudu

Peamised spetsifikatsioonid

• Kujutegur: SFP+ (väike kujuteguriga pluss)
• Andmeedastuskiirus: 10 Gbps täisdupleks
• Liides: RJ-45 vask
• Kaabli tüüp ja ulatus: Varjestatud keerdpaar-kaabel kategooria 6A, kuni 30 m
• Standardid: IEEE 802.3-2015, IEEE 802.3an (10GBASE-T)
• Signaalivorming: 16-tasemeline impulssamplituudmodulatsioon (PAM)
• Toitepinge: 3,3 V (toide SFP-pesast)
• Seeria-ID juurdepääs: I2C (2-juhtmeline) aadressil A0h; IC aadressil ACh
• Bränd / MPN / EAN: Cambium / SFP-10G-COPPER / 5704174462286

Kasutamine

Paigaldage SFP-10G-COPPER transiiver ühilduvasse 3,3 V SFP+-porti oma lülitis, ruuteris või võrguseadmes, kuni see kindlalt kohale istub. Ühendage RJ-45 otsaga varjestatud keerdpaar-Cat6A kaabel mooduliga ja kaugseadmega. Veenduge, et mõlemad otsad on seadistatud 10 Gbps täisdupleksseks tööks; hallatavad seadmed tuvastavad mooduli ja selle seeria-ID kahejuhtmelise liidese kaudu inventuuri ja diagnostika jaoks. Ärge rakendage jõudu; järgige oma vastuvõtva seadme juhiseid kuumpistikuga sisestamise ja eemaldamise kohta.

Soovitused

Kasutage varjestatud kategooria 6A kaablit ja korralikku maandust usaldusväärsete 10 Gbps ühenduste jaoks kuni 30 m ulatuses. Kontrollige vastuvõtva seadme ühilduvust vase-SFP+ moodulitega ja veenduge, et püsivara või konfiguratsioon võimaldab 10GBASE-T toimimist. Alla 30 m vahemaade puhul testige pärast paigaldamist ühenduse stabiilsust ja jälgige seadet vastuvõtva süsteemi haldusvahendite kaudu.
