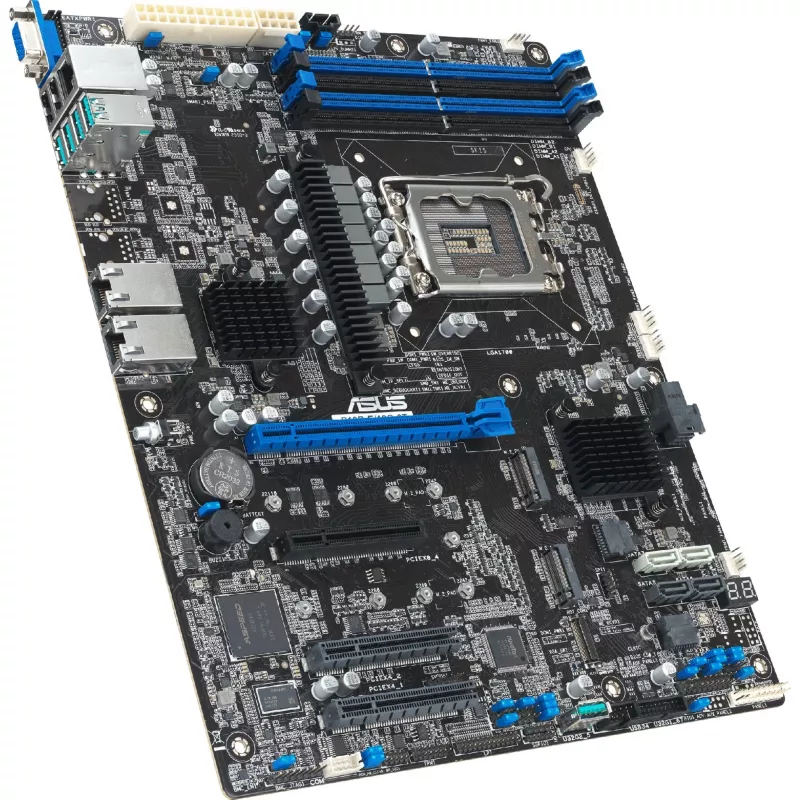

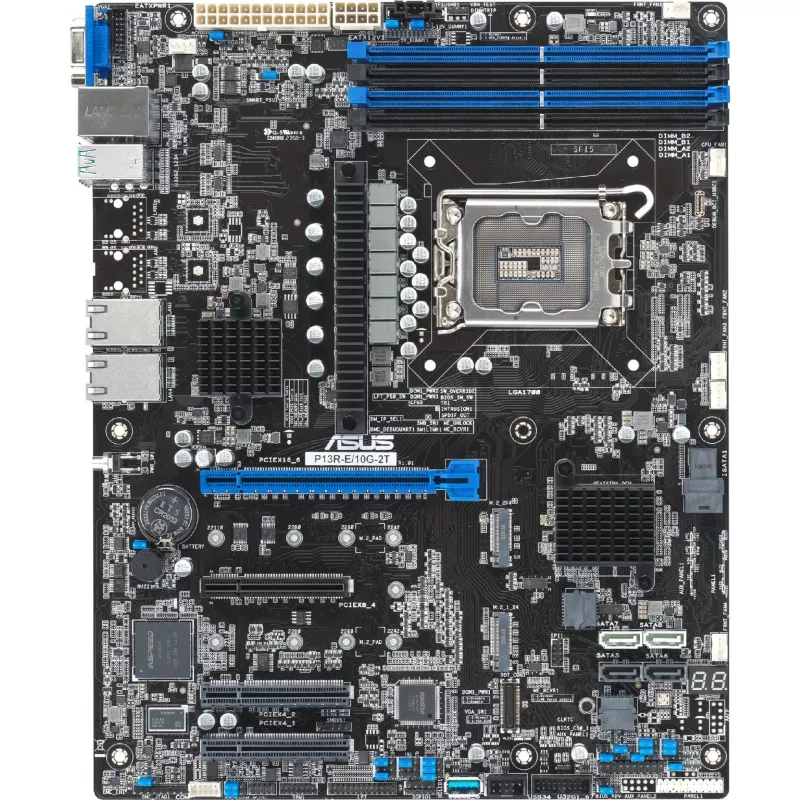

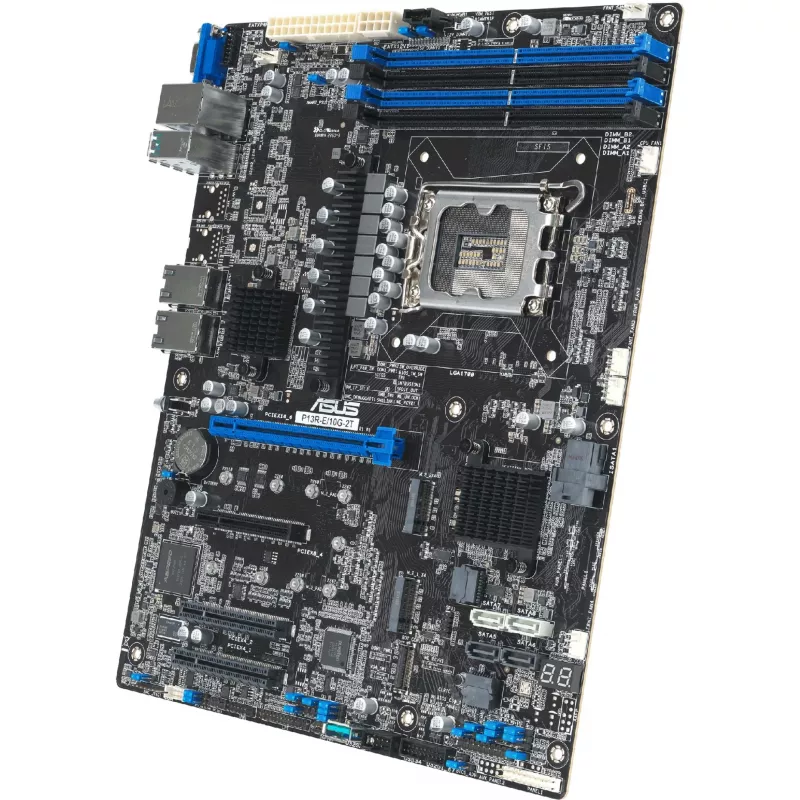

Serveri emaplaat ASUS P13R-E/10G-2T LGA 1700 ATX, Inteli kiibistik, DDR5 ECC UDIMM, 4x DIMM, 2x 10Gb RJ-45, 8x SATA III, 2x M.2

ASUS P13R-E/10G-2T on ATX-serveri emaplaat LGA 1700 pesa ja Inteli kiibistikuga. See toetab Intel® Pentium® seeria protsessoreid ja pakub pardagraafikat Aspeed AST2600 64 MB spetsiaalse pardagraafika mäluga. Plaat toetab kuni 128 GB DDR5 ECC UDIMM mälu neljas DIMM-pesas kahekanalise konfiguratsioonina ja mälukella kiirusi kuni 3600 MT/s. Salvestusvõimalused hõlmavad kaheksat SATA III porti ja kahte M.2 pesa, toetades kokku kuni kümmet draivi (HDD ja SSD). Tagapaneeli I/O sisaldab kahte Ethernet RJ-45 porti (sh 10Gb), nelja USB 3.2 Gen 2 Type-A porti, üht VGA-porti ja kahte USB 2.0 porti. Plaat pakub ka mitmeid sisemisi päiseid ventilaatorite, USB, TPM ja COM ühenduvuse jaoks ning mahub standardsesse ATX-korpusesse mõõtmetega 305 × 244 mm.

Eelised

Emaplaat ühendab LGA 1700 ühilduvuse ja Inteli serverikiibistiku, et toetada serveriklassi DDR5 ECC mälu ja tugevat salvestusruumi laiendatavust. Pardagraafika Aspeed AST2600 võimaldab kaugjuhtimist ja põhilist kuvaväljundit ilma eraldi graafikakaardita. Mitu kiiret võrguporti, suur hulk SATA-pistikuid ja M.2 pesad võimaldavad paindlikke salvestuskonfiguratsioone, samas kui rohked sisemised ventilaatori- ja toitepistikud toetavad korpuse jahutust ja süsteemi stabiilsust.

Sobib

• Väike- ja keskmise suurusega ettevõtete serverid
• Võrguseadmed ja võrgulüüsi seadmed, mis nõuavad 10Gb ühenduvust
• Salvestuskesksed serverid mitme SATA- ja M.2-draiviga
• Süsteemid, mis nõuavad ECC-mälu andmetervikluse tagamiseks

Peamised spetsifikatsioonid

• Vormitegur: ATX — 305 × 244 mm
• Protsessoripesa: LGA 1700; ühildub Intel Pentium seeria protsessoritega
• Kiibistiku perekond: Inteli serverikiibistik
• Mälu: kuni 128 GB DDR5 ECC UDIMM, 4 DIMM-pesa, kahekanaline, kuni 3600 MT/s
• Pardagraafika: Aspeed AST2600 64 MB pardamäluga
• Salvestus: 8 × SATA III porti; 2 × M.2 pesa; toetab HDD ja SSD (kokku kuni 10 draivi)
• Laiendus: 1 × PCIe x16, 3 × PCIe x8
• Sisemine I/O: TPM-pistik; 1 × COM-päis; mitu ventilaatoripäist (sh 6 korpuse ventilaatori pistikut); sisemine USB 3.2 Gen 1 ja USB 3.2 Gen 2 Type-A päis(ed); toiteventilaatori pistik
• Tagapaneeli I/O: 2 × RJ-45 Ethernetiporti (sh 10Gb), 4 × USB 3.2 Gen 2 Type-A, 1 × VGA (D-Sub), 2 × USB 2.0
• Töötemperatuurid: töötamisel 10–50 °C; hoiustamisel −40–70 °C; hoiustamise suhteline niiskus 20–90%

Kasutusjuhend

Paigaldage emaplaat ATX-ühilduvasse korpusesse ja kinnitage see standardsete vahekeermestatud tugede abil. Paigaldage LGA 1700-ga ühilduv Intel Pentium protsessor ja sobiv LGA 1700 jahuti, järgides jahuti tootja juhiseid. Asetage kuni neli DDR5 ECC UDIMM moodulit soovitatavatesse kahekanaliga pesadesse. Ühendage salvestusseadmed SATA III portide või M.2 pesadesse vastavalt vajadusele ja ühendage toitepistikud toiteallikast. Kasutage tagapaneeli ja sisemisi USB, COM, TPM ja ventilaatoripäiseid, et ühendada välisseadmed, haldusmoodulid ja korpuse ventilaatorid. Enne serverikasutuseks sobiva opsüsteemi installimist konfigureerige BIOS/UEFI sätted protsessori, mälu ja salvestusfunktsioonide jaoks.

Soovitused

Andmetervikluse ja stabiilsuse tagamiseks kasutage serverikasutuseks sertifitseeritud DDR5 ECC UDIMM mooduleid, hoidke püsivara ja BIOS ajakohasena ning tagage piisav korpuse õhuvool püsivaks tööks määratud vahemikus 10–50 °C. Vältige kokkupuudet vedelike ja niiskusega, et vältida seadme kahjustamist.
