Seinalüliti Sonoff ZBMINIL2-E ZigBee kompaktne disain kaugjuhtimine

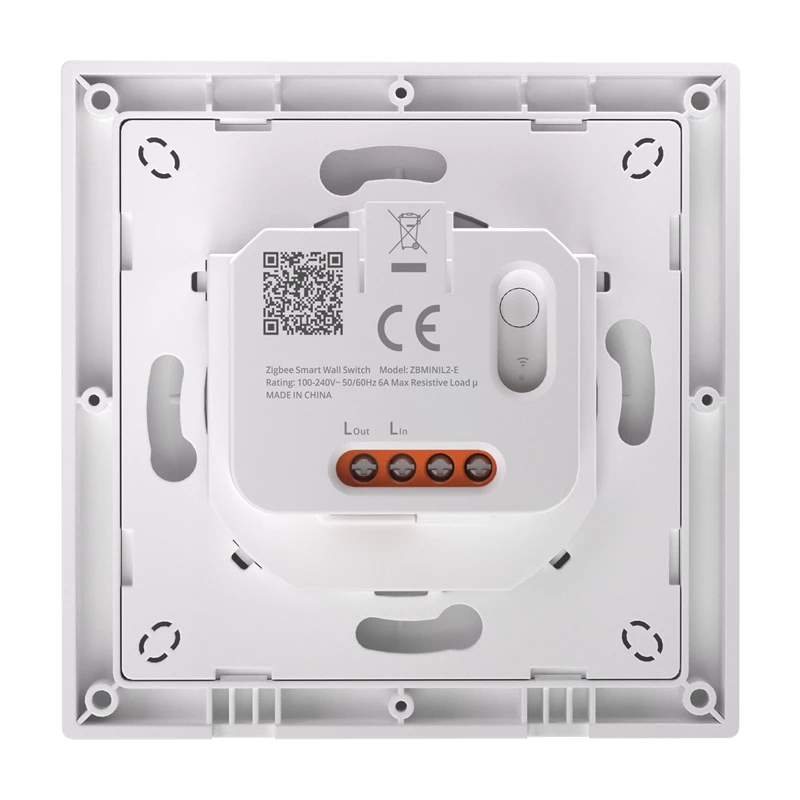

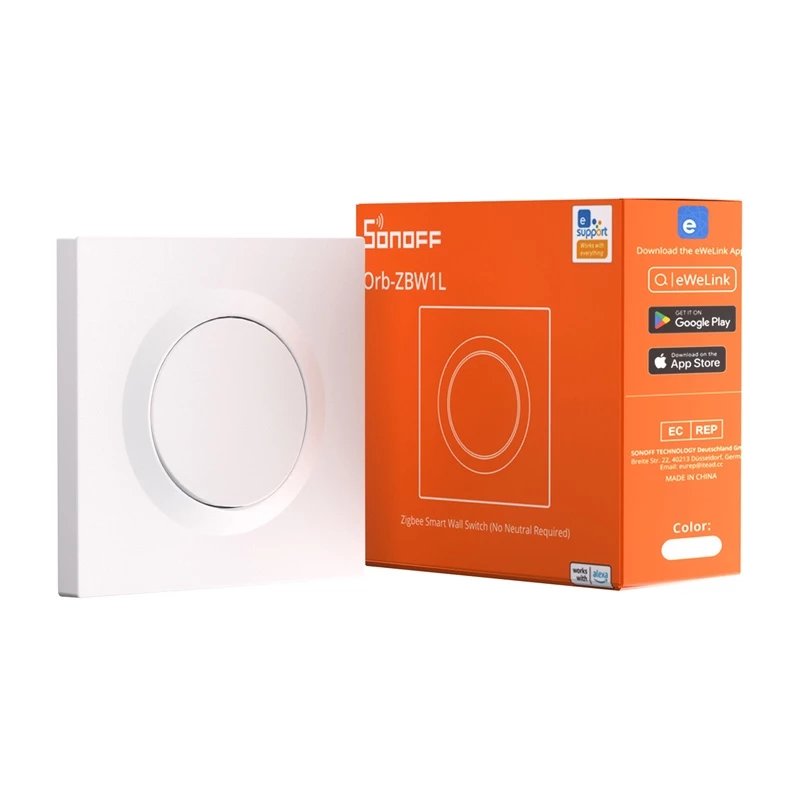

Orb-ZBW1L (mudel ZBMINIL2-E) on Sonoffi Fusion-seeria ZigBee-seinalüliti, mis on mõeldud paigaldusteks ilma nulljuhtmeta. Kompaktne lüliti mahub standardsetesse ümaratesse (⌀60 mm) ja kandilistesse (tüüp 86) paigalduskastidesse ning seda saab paigaldada vertikaalselt või horisontaalselt, eraldi või koos teiste Fusion-seeria seadmetega. See pakub juhtmevaba sisse-/väljalülitust tuledele ja väikestele koormustele ning ühildub populaarsete ZigBee-jaoturitega kaug- ja automatiseeritud juhtimiseks.

Eelised

Lüliti töötab ilma nulljuhtmeta, lihtsustades paigaldust vanemates kodudes ja korterites. See toetab Zigbee 3.0, tagades laia ühilduvuse jaoturite ja ökosüsteemidega, ning selle kompaktne Fusion-seeria vormitegur võimaldab paindlikku paigaldust ja korralikku integreerimist olemasolevatesse lülitipaneelidesse. Seade toetab nutikaid stseene ja grupijuhtimist, et ühendada mitu lülitit või andurit koordineeritud automaatikateks.

Sobib

• Ümberpaigaldusteks ilma nulljuhtmeta
• Sisevalgustuse ahelate ja LED-koormuste juhtimiseks
• Väikestesse elamu- või korterirakendustesse standardsete ümarate või tüüp 86 kastidega

Peamised tehnilised andmed

• Tootja: Sonoff; Mudel: ZBMINIL2-E (Orb-ZBW1L)
• Seeria: Fusion; MCU: EFR32MG22
• Toiteallikas: 100–240 V~, 50/60 Hz; maksimaalne takistusvool 6 A
• LED-koormus: kuni 150 W 100 V juures / kuni 300 W 240 V juures
• Maksimaalne koormus: 1440 W; Minimaalne koormus: 3 W
• Juhtmevaba: Zigbee 3.0
• Mõõtmed: 86 × 86 × 35,8 mm; Kaal: 80 g; Värv: Valge
• Korpus: PC (polükarbonaat); Soovitatav juhe: 16AWG–14AWG (vask)
• Töötemperatuur: -10 °C kuni 40 °C; Õhuniiskus: 5–95% RH kondensaadita
• Kasutus: siseruumides; Sobib ümaratesse (⌀60 mm) ja kandilistesse (tüüp 86) kastidesse

Kasutamine

Enne paigaldamist lülitage vool välja. Paigaldage Orb-ZBW1L sobivasse ümarasse või tüüp 86 kasti ja ühendage faasijuhtmed vastavalt juhtmestikudiagrammile; seade ei vaja nullühendust. Pärast toite taastamist siduge lüliti ZigBee 3.0 jaoturiga (näiteks SONOFF ZBBridge, NSPanel Pro, iHost, SmartThings, Zigbee2MQTT või Amazon Echo sisseehitatud ZigBeega), järgides jaoturi sidumisprotseduuri. Seadistage seadme nimi, grupid ja stseenid jaoturis või eWeLink rakenduses ning kontrollige sisse-/väljalülitust ja kõiki automaatikaid.

Soovitused

Paigaldage soovitatud läbimõõduga (16AWG–14AWG) vaskjuhte kasutades ning järgige kohalikke elektrieeskirju. Ärge ületage määratud maksimaalseid koormusväärtusi. Kasutage lülitit siseruumides ettenähtud temperatuuri- ja niiskusvahemikus ning siduge see täieliku funktsionaalsuse tagamiseks ühilduvate ZigBee-jaoturitega.
