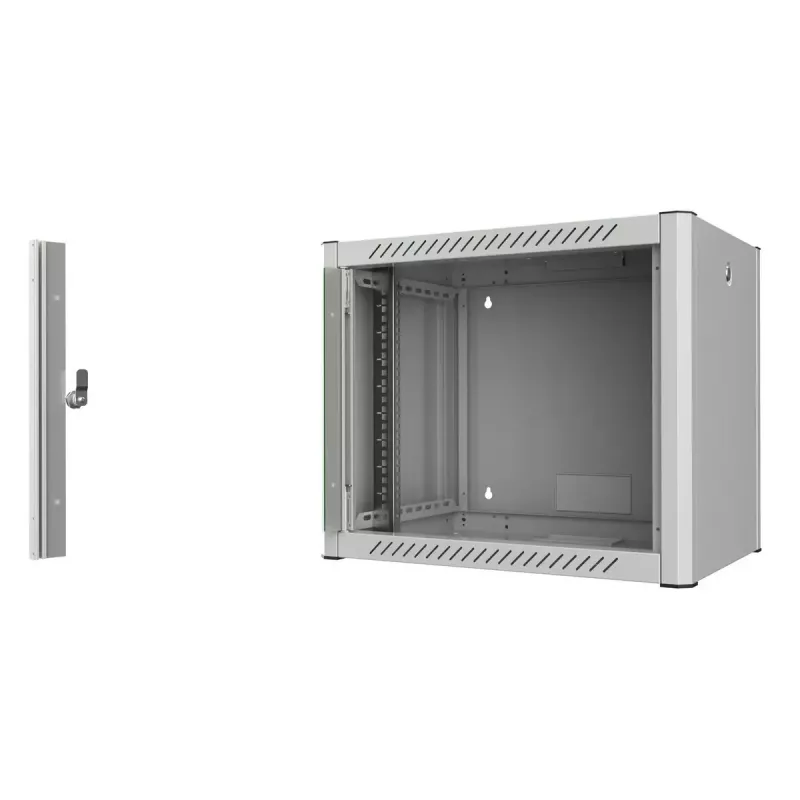

Seinale paigaldatav rack Lanview RWP09U45WH 9U IP20 valge

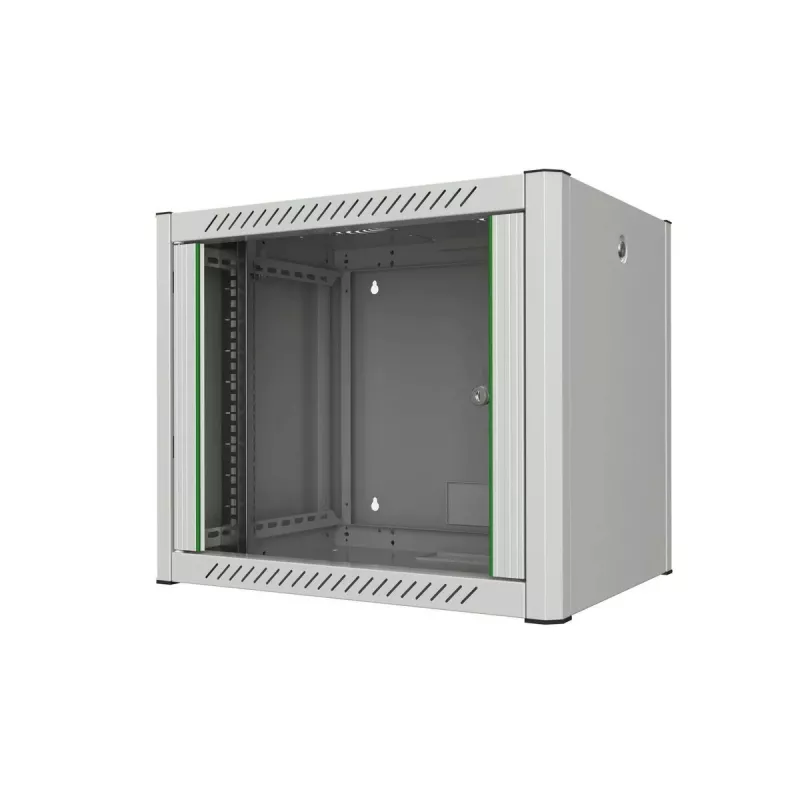

Lanview RWP09U45WH on 9U seinale paigaldatav võrgurack mõõtmetega 600 x 450 x 506 mm ja IP20 kaitseaste. Kapp on valge viimistlusega ja mõeldud standardse 9U mahutavusega võrgu- ja IT-seadmete paigutamiseks. Esiusel on 4 mm karastatud antistaatilisest klaasist, silutud servadega, mis on paigaldatud pressitud alumiiniumraami; klaasi külgedel olevad värvilised ribad annavad dekoratiivse välimuse. Kapp tarnitakse koos juba paigaldatud kahe seadmepaigaldusliistu komplektiga, mis võimaldavad paigaldatavate seadmete sügavuse reguleerimist. Kaablisisestus toimub 145 x 70 mm avade kaudu ülaosas, allosas ja tagauses ning liigutatav kummäärisega kaablisisestusmoodul 0–50 mm liugkompressioonisüsteemiga kinnitab ja vähendab sissetulevate kaablite tolmu sissepääsu.

Eelised

Seinale paigaldatav disain säästab põrandapinda, võimaldades täielikku juurdepääsu paigaldatud seadmetele. Karastatud antistaatiline klaas ja alumiiniumraam suurendavad ukse vastupidavust ja purunemiskindlust. Eemaldatavad külgpaneelid võimaldavad juurdepääsu eest ja külgedelt seinale paigaldatuna ning kõigist külgedest, kui kappi kasutatakse eraldiseisvana. Sisseehitatud kaablisisestuspunktid ja reguleeritav kummist kaablitihend lihtsustavad juhtmestikku ja aitavad kaitsta sisemisi komponente tolmu eest. Valikulised jalad või rattad võimaldavad muuta eraldiseisvaks seadmeks ning ülemise korpuse ventilatsiooniava toetab passiivset õhuvoolu või valikulist kahe ventilaatoriga ventilatsioonimoodulit aktiivseks jahutuseks.

Sobib

• Koduvõrgu ja koduserveri paigaldustele
• Väikese kontori võrguseadmetele ja patch-paneelidele
• Piiratud põrandapinnaga telekommunikatsioonikappidele
• IT-kappidele, mis nõuavad korraldatud kaablihaldust

Peamised tehnilised andmed

• Racki mahutavus: 9U
• Kaitseaste: IP20
• Mõõtmed (L x S x K): 600 x 450 x 506 mm
• Kaal: 19 kg
• Esius: 4 mm karastatud antistaatiline klaas pressitud alumiiniumraamis
• Kaablisisestusavad: 145 x 70 mm (üleval, all, taga)
• Kaablisisestusmoodul: liigutatav kummäärisega, 0–50 mm liugkompressioon
• Kaasas: 1 komplekt 2 seadmepaigaldusliistu (sügavus reguleeritav)
• Värv: Valge

Kasutusjuhend

Kinnitage kapp sobivale seinapinnale, kasutades seinamaterjalile vastavaid ankrute ja kinnitusvahendeid, tagades, et kapp on loodis ja kindlalt toestatud. Paigaldage seadmed kaasasolevatele liistudele ja reguleerige nende sügavust vastavalt vajadusele. Juhtige kaablid läbi 145 x 70 mm sisestusavade ülevalt, alt või tagant ja kinnitage need kummäärisega kaablisisestusmooduli abil, surudes moodulit kaablite tihendamiseks 0–50 mm vahemikus. Aktiivse ventilatsiooni jaoks kinnitage valikuline kahe ventilaatoriga ventilatsioonimoodul ülemise korpuse ventilatsiooniavale; vastasel juhul toetuge passiivseks õhuvooluks ventilatsiooniavadele. Kui on vaja eraldiseisvat seadistust, paigaldage valikulised jalad või rattagrupp ja kasutage eemaldatavaid külgpaneeli juurdepääsuks kõigist külgedest.

Soovitused

Paigaldage võrguseadmed kindlaksmääratud 9U mahutavuse piires ja hoidke korralik õhuvool, jättes ventilatsiooniavade ümber vaba ruumi. Kasutage sobivat kaablihaldust, et vältida pistikute pinget, ja järgige metallkappide puhul soovitatud maandustavasid.
