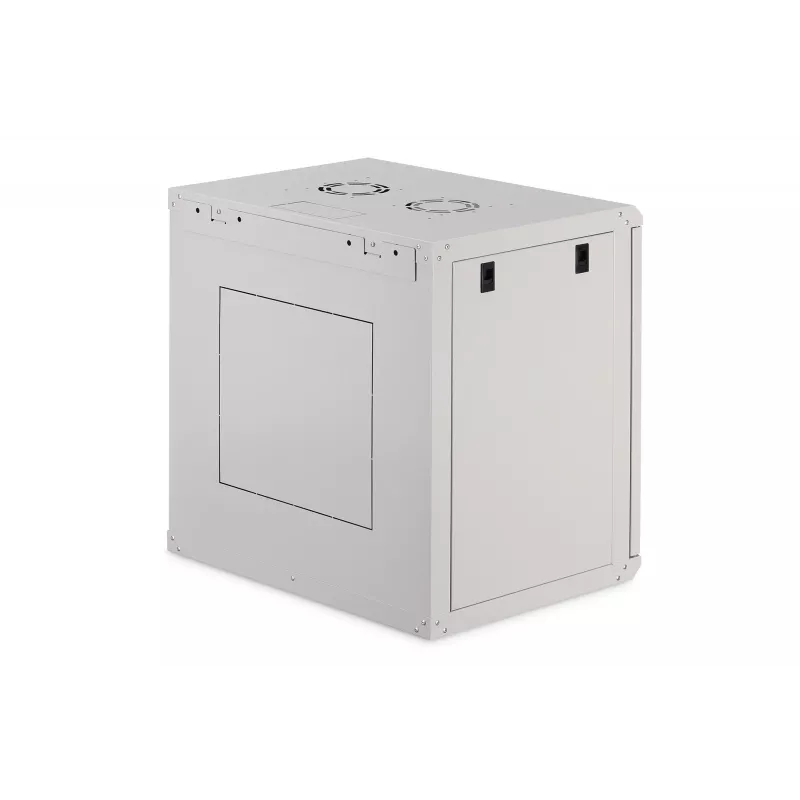

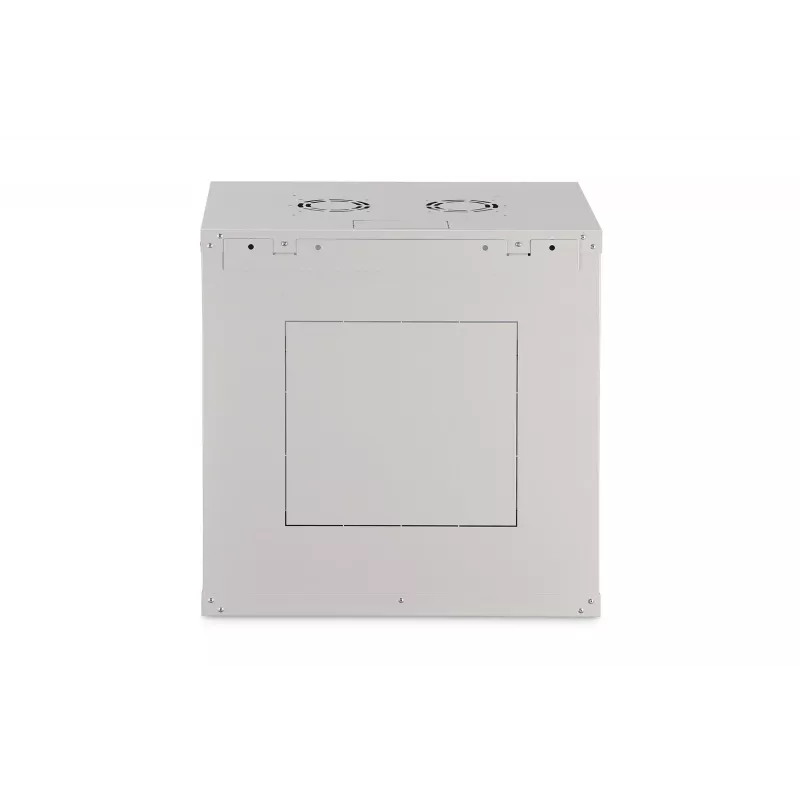

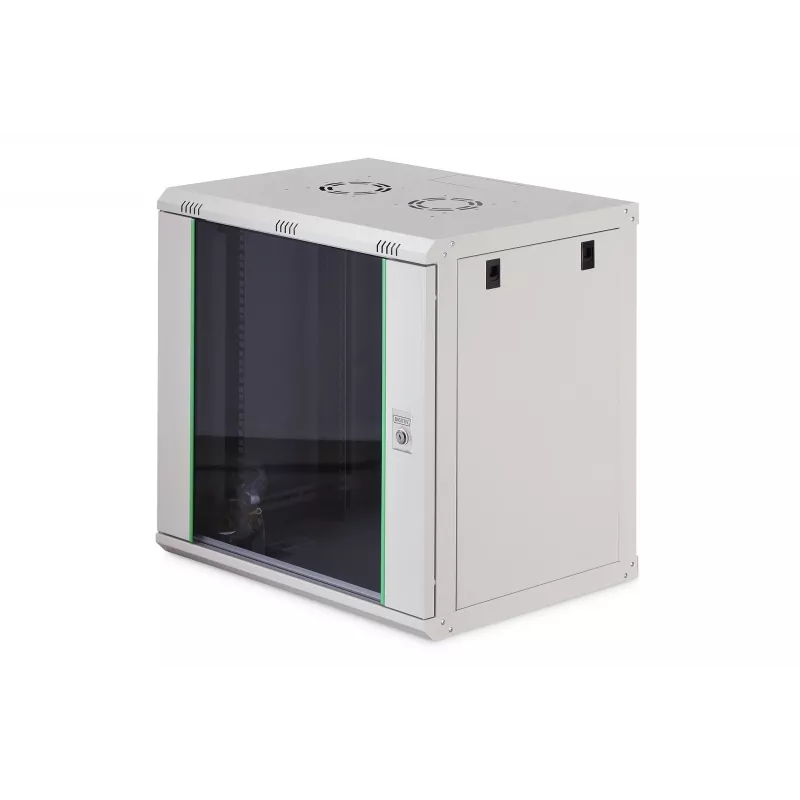

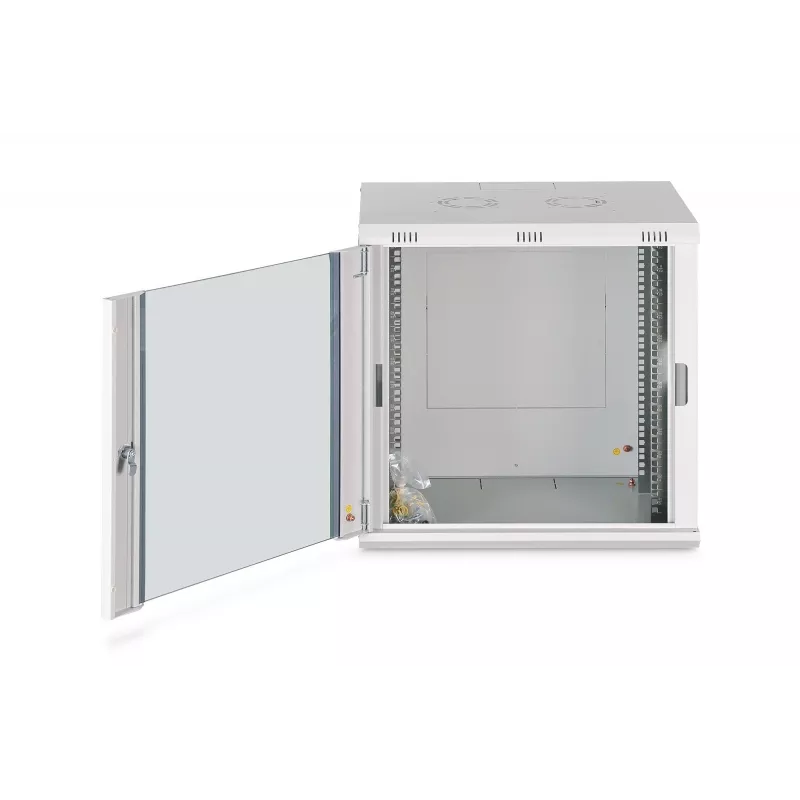

Seinale paigaldatav püstikkapp DIGITUS Dynamic-N 12U, 19 tolli, 600x450 mm (LxS), IP20, võtmelukk, monteerimata

DIGITUS Dynamic-N 12U seinale paigaldatav püstikkapp on mõeldud 19" võrgu- ja telekommunikatsiooniseadmetele kompaktsetes paigaldustes. Mõõtmetega 600 x 450 mm (LxS) ja kõrgusega 607 mm on see IP20-klassifitseeritud korpus, millel on ees ja taga galvaniseeritud reguleeritavad 19" profiilreelingud, lukustatav turvaklaasist uks terasraamiga, eelstantsitud kaablisisestusavad ja ventilatsiooniavad. Monteerimata tarnitava kapi maksimaalne staatiline koormus on 60 kg ja see on helehalli pulbervärvitud terasviimistlusega.

Eelised

Kapp ühendab ruumisäästliku seinale paigaldatava disaini 12U kasutatava püstikukõrgusega, pakkudes reguleeritavaid sisemisi reelingeid paindlikuks montaažiks ja selgeid kõrguse märgistusi. Tugev plekist teraskonstruktsioon pulbervärvitud pinnaga ja mitme maanduspunktiga tagab mehaanilise stabiilsuse ja ohutu maanduse. Sissehitatud kaablisisestuspunktid katusel, taga ja põhjas, koos ventilatsiooniavade ja ventilaatorielemendi jaoks ettevalmistatud katusealaga, võimaldavad korrapärast kaabeldust ja soojusjuhtimist. Lukustatav klaasist esiuks tagab füüsilise juurdepääsu kontrolli, võimaldades samas paigaldatud seadmete visuaalset kontrolli.

Sobib

• Väikesed serveriruumid ja sidekapid 19" võrgukommutaatorite, jaotus- ja marsruuteritega
• Kontorivõrkude paigaldised ja harukontorid, kus on vaja kompaktset seinale paigaldatavat korpust
• Telekommunikatsiooni- või struktureeritud kaabelduspunktid, mis vajavad põhikaitset (IP20) ja kaablihaldust
• Paigaldised, kus piisab 12U mahust ja kuni 60 kg seadmekoormusest

Kui see ei pruugi sobida

See kapp ei ole mõeldud väliskasutuseks ega keskkondadesse, mis nõuavad kõrgemat sissetungimisastet kui IP20. Samuti ei sobi see, kui on vaja paigaldada rasket varustust, mis ületab 60 kg maksimaalset koormust, või kui paigaldatavate komponentide jaoks on vaja suuremat sisemist sügavust kui 219–320 mm. Kuna see tarnitakse monteerimata, on vajalik kohapealne kokkupanek ja põhilised mehaanikatööd.

Peamised tehnilised andmed

• Püstiku maht: 12U

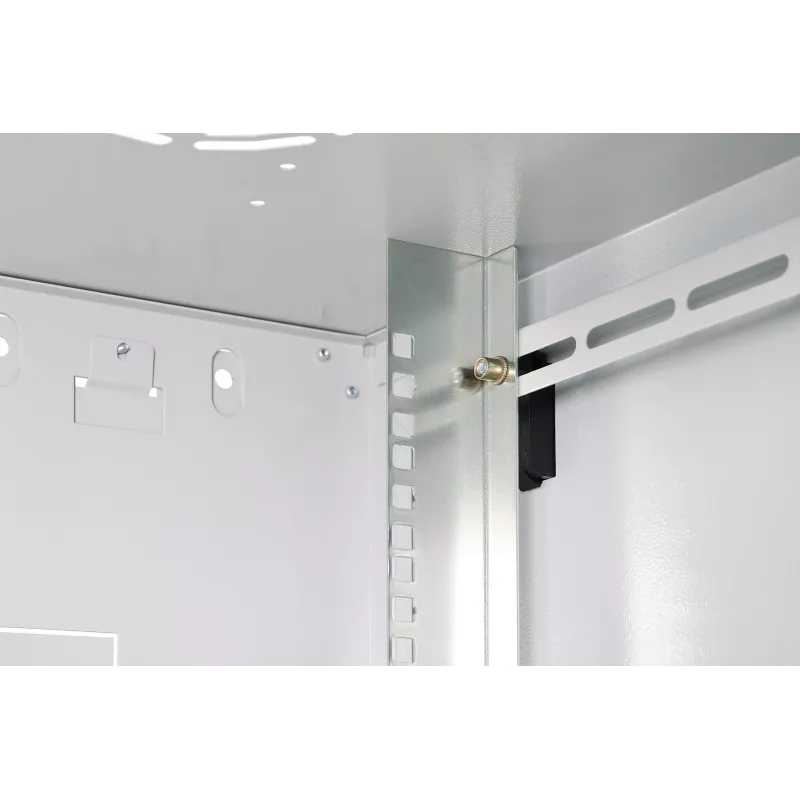

• Montaažisüsteem: 19" eesmised ja tagumised profiilreelingud, galvaniseeritud, sügavuse reguleerimisega
• Välismõõtmed (L x S x K): 600 x 450 x 607 mm
• Komponentide paigaldussügavus (standardne): 219–320 mm
• Maksimaalne staatiline kandevõime: 60 kg
• Materjal ja paksus: plekist teras, u 1,0–1,2 mm, pulbervärvitud
• Kaitseklass: IP20

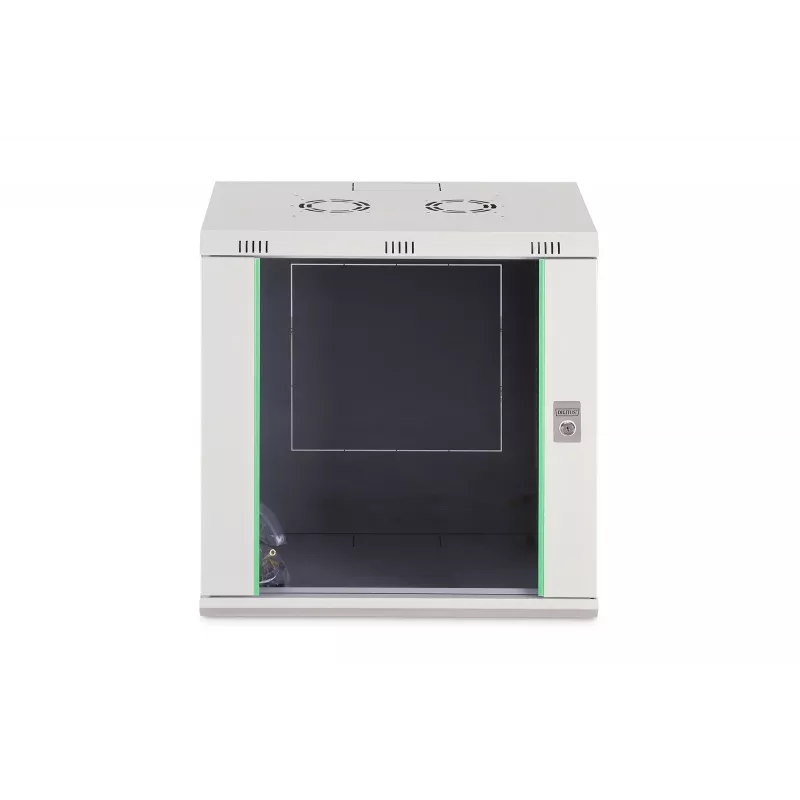

• Esiuks: lukustatav turvaklaas terasraamiga, avanemisnurk 230°
• Kaablisisestus: eelstantsitud väljalõiked katusel, taga ja põhjas

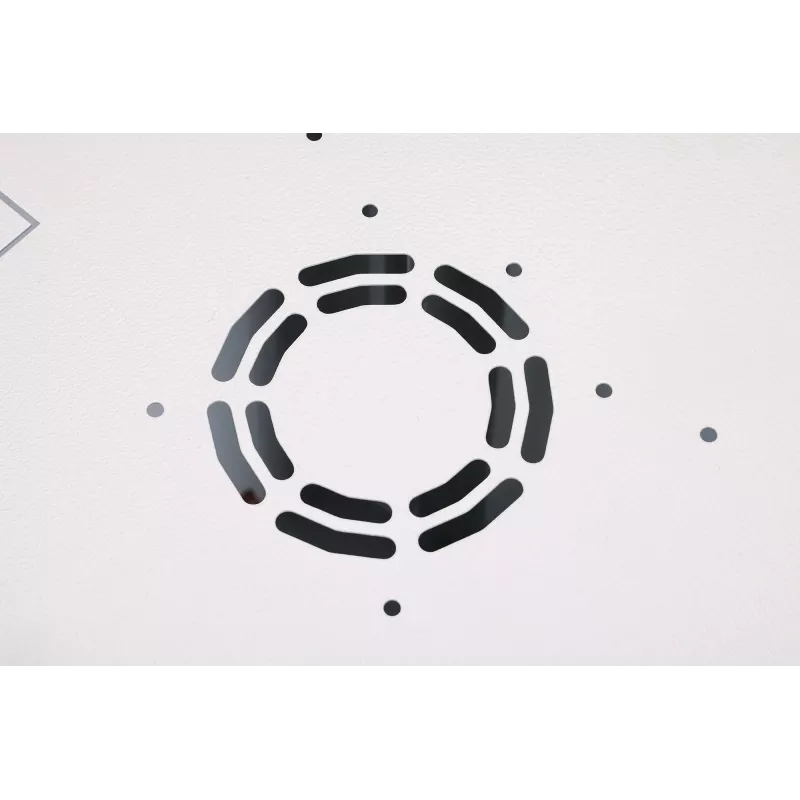

• Ventilatsioon: ventilatsiooniavad ja ventilaatorielemendi ettevalmistus katusel

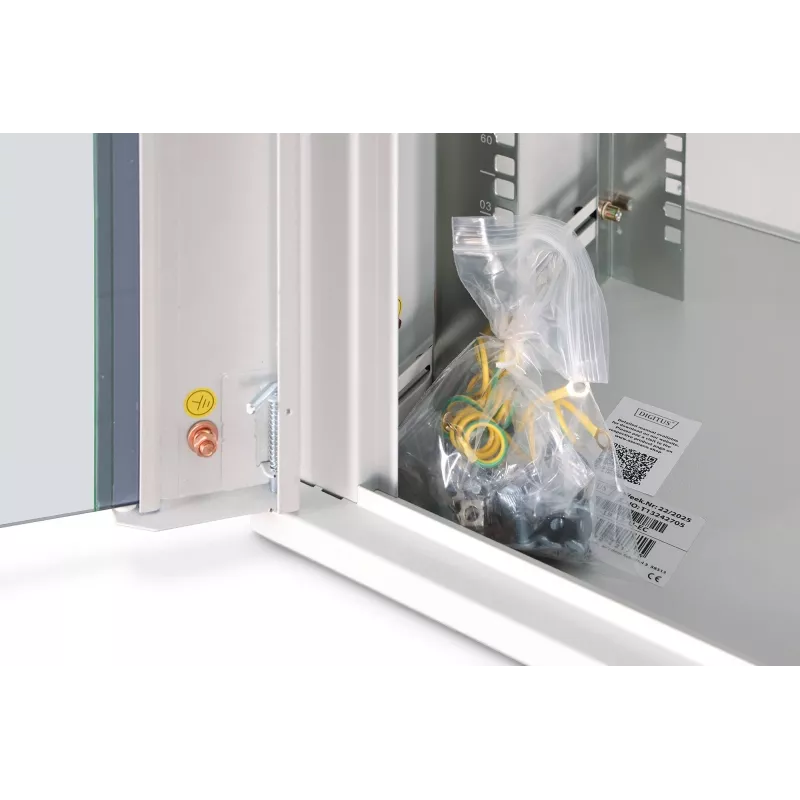

• Maandus: mitu maanduspunkti (põhi, külgpaneel, esiuks)
• Viimistlus: helehall

Kasutamine

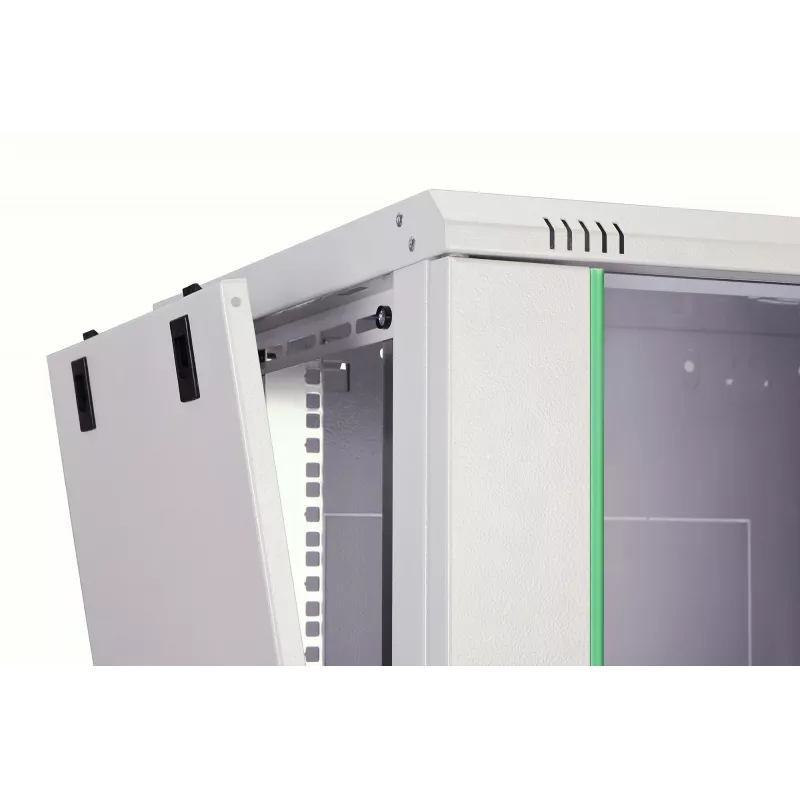

Paigaldage kaasasolev seinaplaat kandvale pinnale vastavalt kaasasolevatele paigaldusjuhistele, seejärel riputage ja kinnitage kapikorpus plaadile. Paigaldage ja reguleerige galvaniseeritud 19" profiilreelingud vajalikule sügavusele, kasutades kõrgusühiku märgistusi seadmete täpseks positsioneerimiseks. Viige kaabeldus läbi eelstantsitud väljalõigete katusel, taga või põhjas ja kinnitage integreeritud kaablihaldusfunktsioonidega. Paigaldage valikulised ventilatsiooni- või ventilaatorimoodulid ettevalmistatud katusealale, kui on vaja aktiivset jahutust. Kasutage lukustatavat esiust ja eemaldatavaid külgpaneele turvaliseks juurdepääsuks ja hoolduseks.

Mida enne ostmist arvestada

• Veenduge, et 12U ja 600 x 450 mm (LxS) sisemõõtmed vastavad teie seadmete suuruse ja sügavuse nõuetele
• Kinnitage, et 60 kg maksimaalne koormus on piisav kavandatud seadmete jaoks
• Veenduge, et IP20 kaitse sobib paigalduskeskkonnaga (siseruumid, kuivad kohad)
• Olge valmis kohapealseks kokkupanekuks ja seinale paigalduseks, kasutades kaasasolevat seinaplaati
• Planeerige ventilatsioon või ventilaatorimoodul, kui seadmed tekitavad märkimisväärset soojust

Soovitused

Paigutage kapp tugevale seinale ja jaotage monteeritud seadmed nii, et raskuskese jääks seinaplaadi lähedale. Kasutage sügavuse reguleerimisega reelingud, et joondada sügavamad seadmed soovitatud paigaldusvahemikku, ja kinnitage kõik seadmed ja kaabeldus pinge vältimiseks. Suurema soojuskoormuse korral paigaldage katuse ventilaatorielement ja hoidke õhuvoolu jaoks ventilatsiooniavade ümber vaba ruumi.
