Seinale paigaldatav korpus DIGITUS Dynamic-N 9U, 600x450 mm (LxS), IP20, võtmelukk, monteerimata

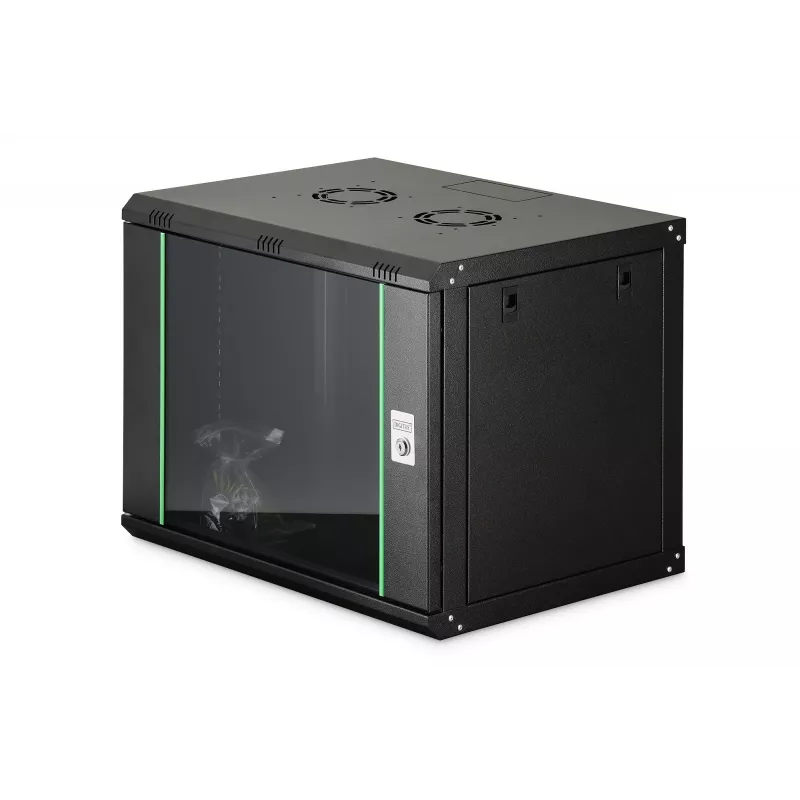

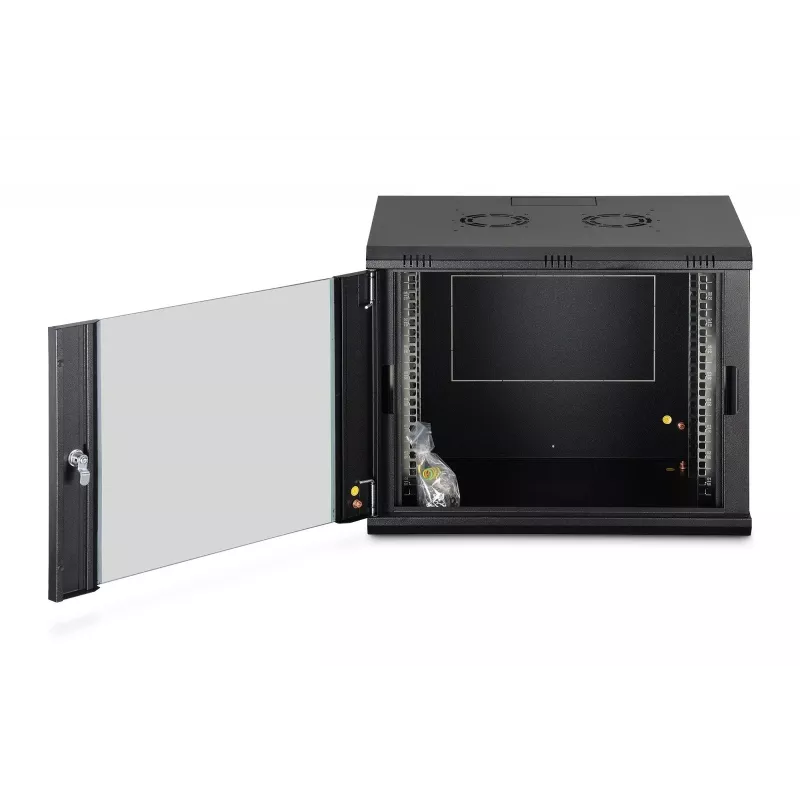

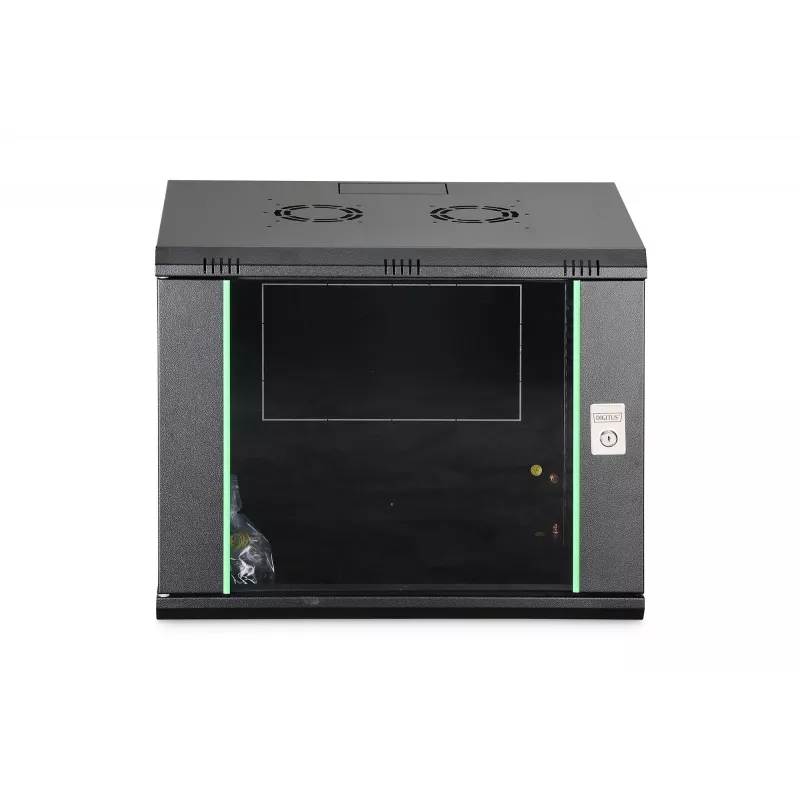

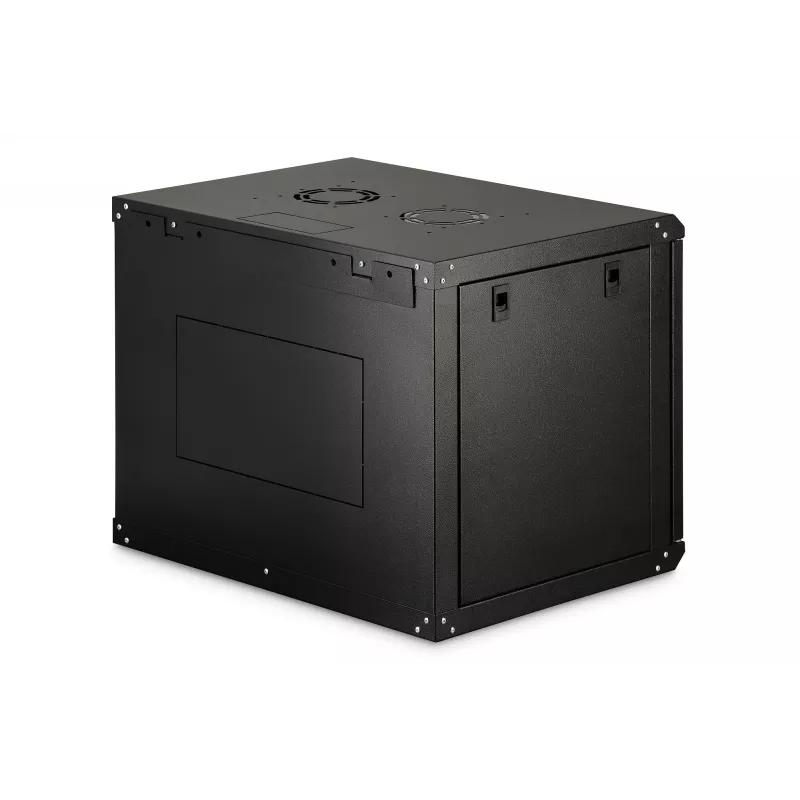

DIGITUS Dynamic-N 9U seinale paigaldatav korpus on kompaktne 19" korpus, mis on mõeldud võrgu- ja telekommunikatsiooniseadmete paigaldamiseks serveriruumide servades, kaabelduskappides ja väikestes IT-ruumides. Sellel on 600 mm laius ja 450 mm sügavus, IP20 kaitse ning lukustatav turvaklaasist esiuks terasraamiga. Korpus tarnitakse monteerimata, et optimeerida transporti ja ladustamist, ning sellel on reguleeritavad 19" profiilsiinid ees ja taga, eelstantsitud kaablisisestused ja ventilatsioonivõimalused passiivseks või aktiivseks jahutamiseks.

Eelised

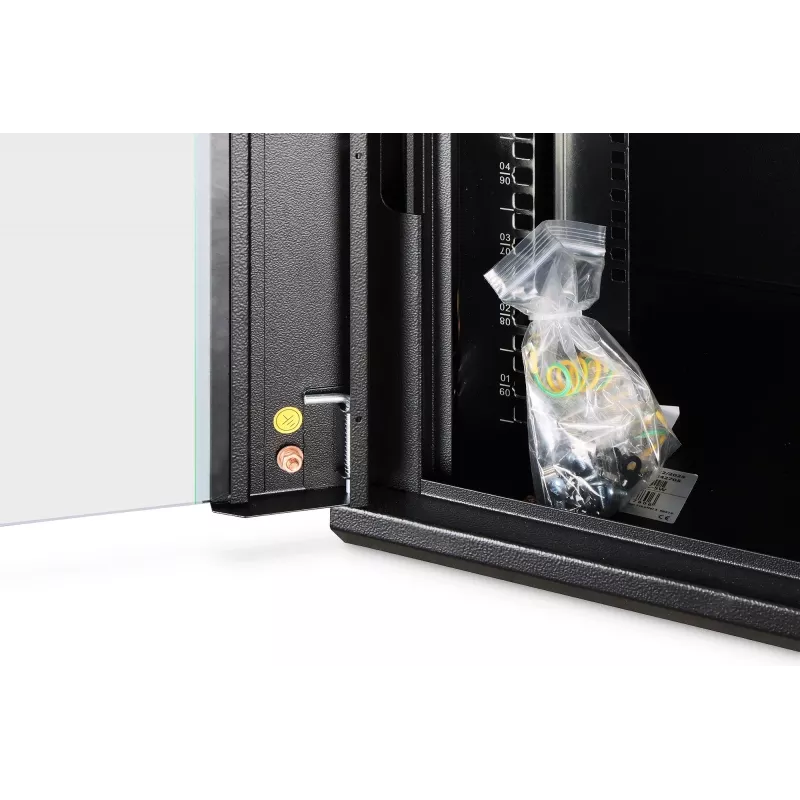

Korpus ühendab tugeva lehtterasest konstruktsiooni selgelt märgistatud, sügavuses reguleeritavate 483 mm (19") profiilsiinidega, mis võimaldab hõlpsasti paigaldada kommutaatoreid, patch-paneele ja muid 19" seadmeid. Esiukse 1-punktiline võtmelukk ja maanduspunktid aitavad paigaldatud komponente kinnitada ja maandada. Eelstantsitud väljalõiked katusel, taga ja põhjas lihtsustavad kaablimarsruutimist ja ventilaatorimoodulite paigaldamist, samas kui eemaldatavad küljepaneelid ja uksed tagavad hea juurdepääsu hoolduseks ja muudatusteks.

Sobib

• Serverserveri ja võrguseadmete jaoks väikestes serveriruumides ja IT-kappides
• Patch-paneelide, kommutaatorite ja väikeste 19" seadmete jaoks kuni 9U ja 60 kg kogukoormusega
• Telekommunikatsiooni seinapaigalduse rakendusteks kontorites, jaemüügis või filiaalides

Millal ei pruugi sobida

See 9U, 600x450 mm seinakapp ei ole mõeldud suurte serverite, suure tihedusega seadmete või paigaldiste jaoks, mis nõuavad IP20-st kõrgemat sissepääsukaitset. Soovitatav maksimaalne koormus on 60 kg, seega võivad rasked seadmekapid või täielikult varustatud toitejaotussüsteemid ületada selle võimsuse. Samuti tarnitakse kapp monteerimata, seega tuleks varuda aega kohapealseks kokkupanekuks.

Peamised tehnilised andmed

• Ruumiühikud: 9U
• Välismõõtmed (L x S): 600 x 450 mm
• Kõrgus: 474 mm
• Paigaldussügavus komponentidele: umbes 219–320 mm
• Kaitseaste: IP20
• Materjal: 1,0–1,2 mm lehtteras turvaklaasist esiuksega
• Värv: must
• Kaal: 16,8 kg
• Maksimaalne seadmekoormus: 60 kg

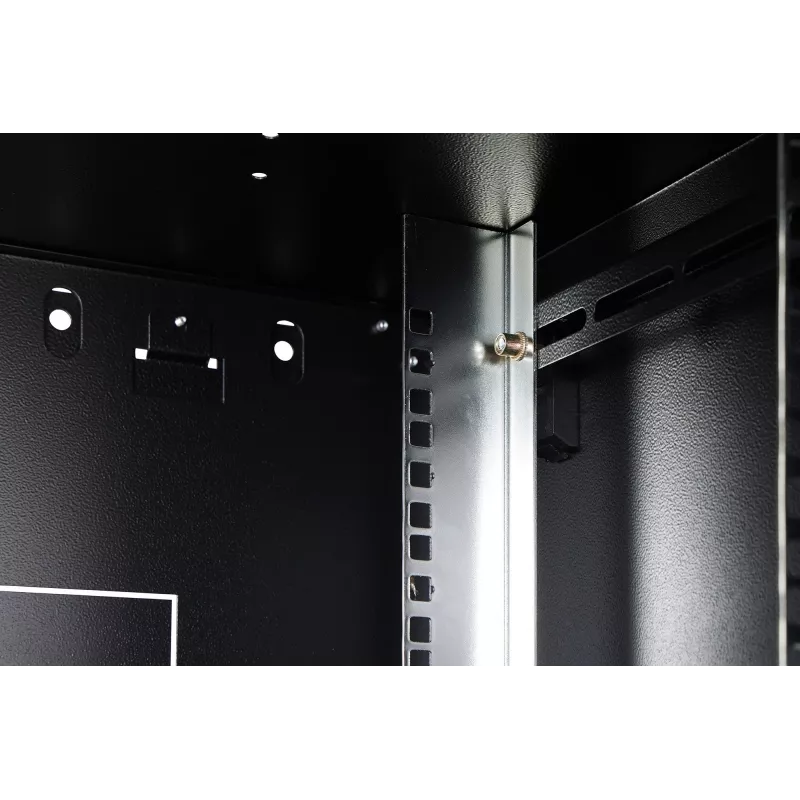

• Reguleeritavad tsingitud 483 mm (19") profiilsiinid ees ja taga

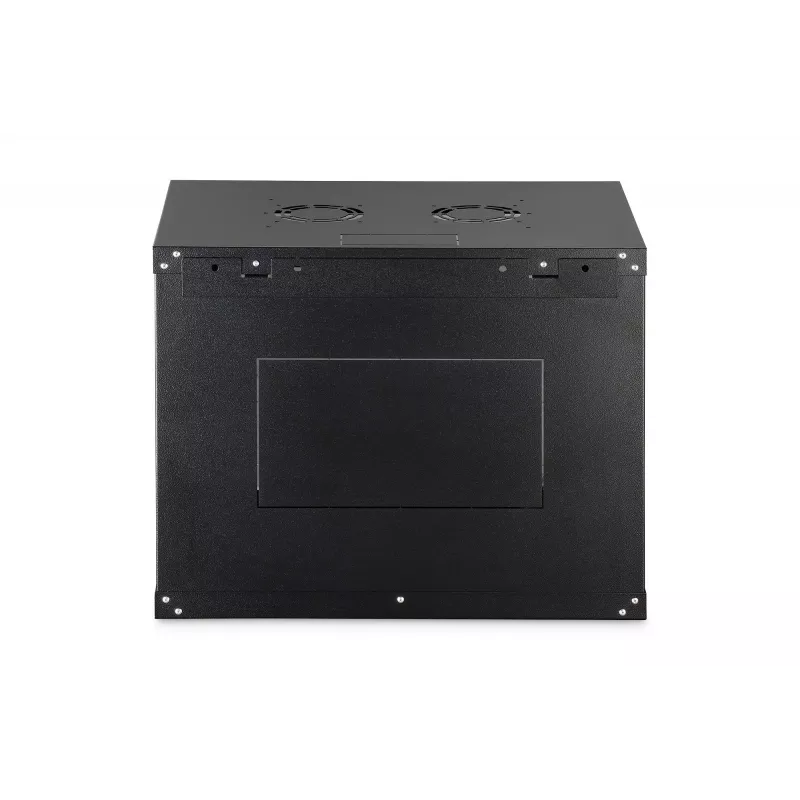

• Kaablisisestus: eelstantsitud väljalõiked katusel, taga ja põhjas

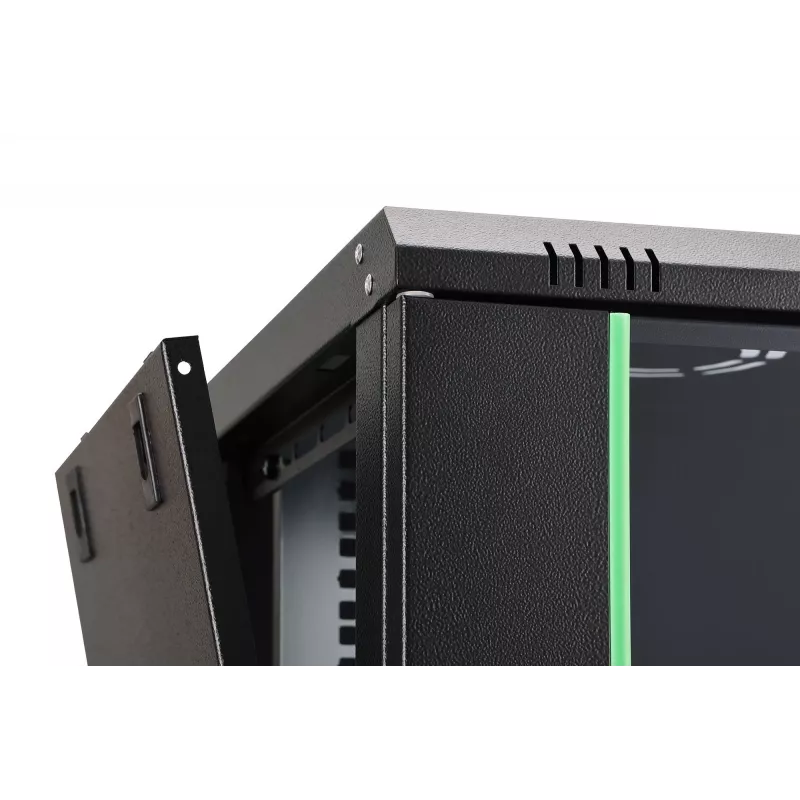

• Ventilatsioon: ventilatsiooniavad ja katus ette valmistatud ventilaatorielemendi jaoks

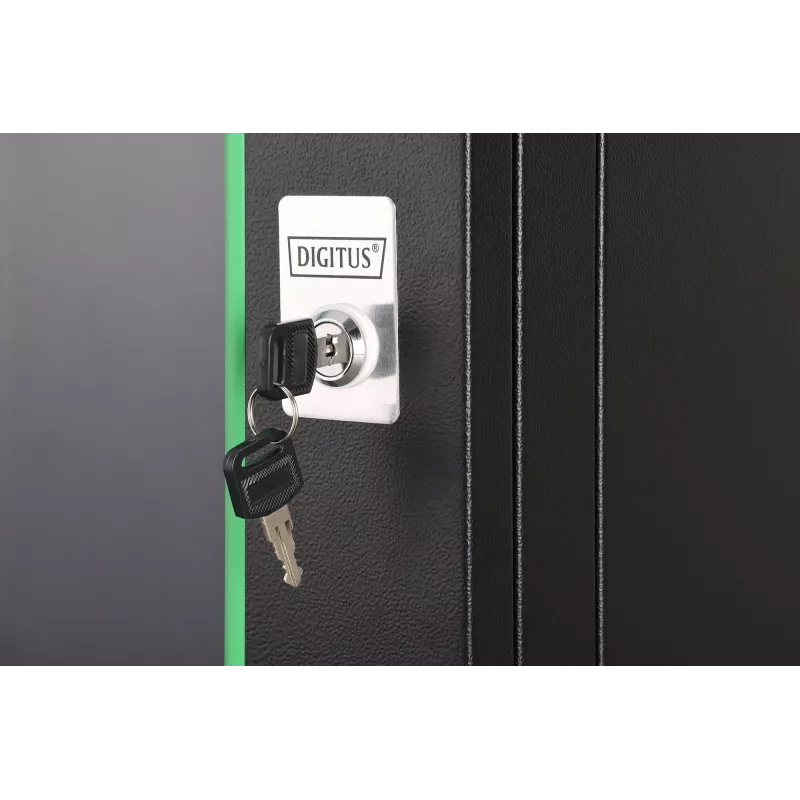

• Turvalisus: 1-punktiline võtmelukk esiuksel; eemaldatavad paneelid ja uksed

Kasutamine

Paigaldage kaasasolev seinaplaat sobivale kandvale seinale, järgides kaasasolevaid paigaldusjuhiseid, seejärel kinnitage korpuse kest plaadile. Pange korpuse paneelid ja uksed kokku vastavalt juhendile. Paigaldage 19" seadmed reguleeritavatele tsingitud profiilsiinidele, kasutades seadmete positsioneerimiseks kõrgusmärgistusi. Juhtige kaablid läbi eelstantsitud sisestuste katusel, põhjas või taga ning kasutage ventilatsioonivõimalusi või paigaldage ventilaatorimoodul, kui on vaja aktiivset jahutust. Veenduge, et kõik maanduspunktid on ühendatud, ja lukustage pärast paigaldamist esiuks kaasasoleva võtmega.

Mida enne ostmist arvestada

• Veenduge, et planeeritud seadmete kogukaal ja mõõtmed ei ületa 9U / 60 kg ja sisemist paigaldussügavust (219–320 mm)
• Kontrollige, kas IP20 kaitse on kavandatud keskkonna jaoks piisav
• Varuge aega ja ruumi kohapealseks kokkupanekuks ja seinale kinnitamiseks
• Planeerige kaablimarsruutimine ja vajadusel täiendav jahutus (ventilaatorimoodul)

Soovitused

Paigutage raskemad seadmed kappi madalamale, et säilitada stabiilsus seinakinnitusel, kinnitage kõik maanduspunktid ja jaotage kaablid nii, et need ei takistaks õhuvoolu. Kui paigalduskoht on avatud tolmule, niiskusele või suuremale mehaanilisele riskile, kaaluge kõrgema IP-klassiga kappi või põrandale paigaldatavat lahendust.
