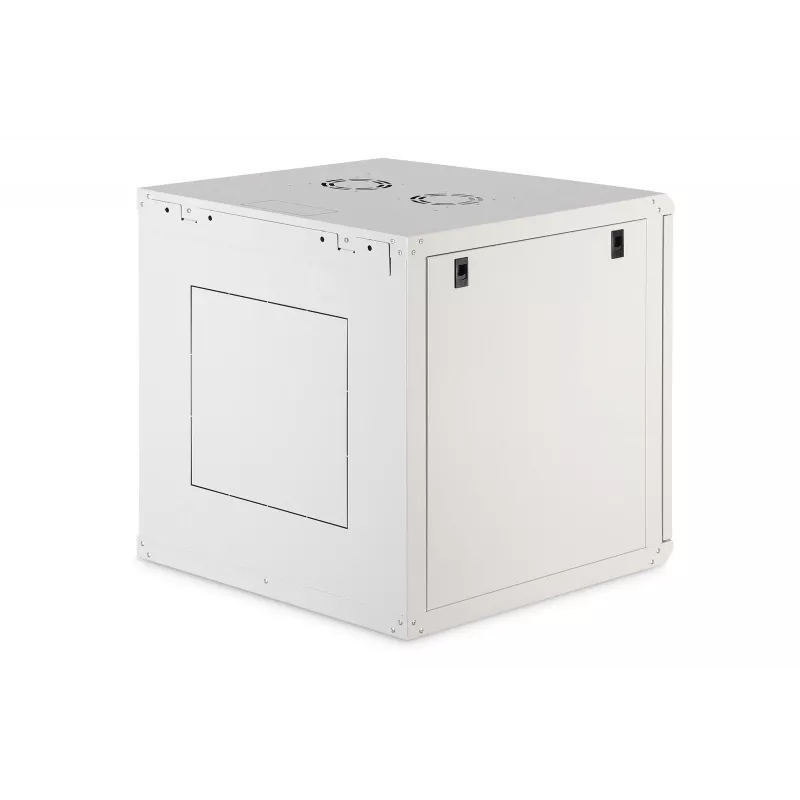

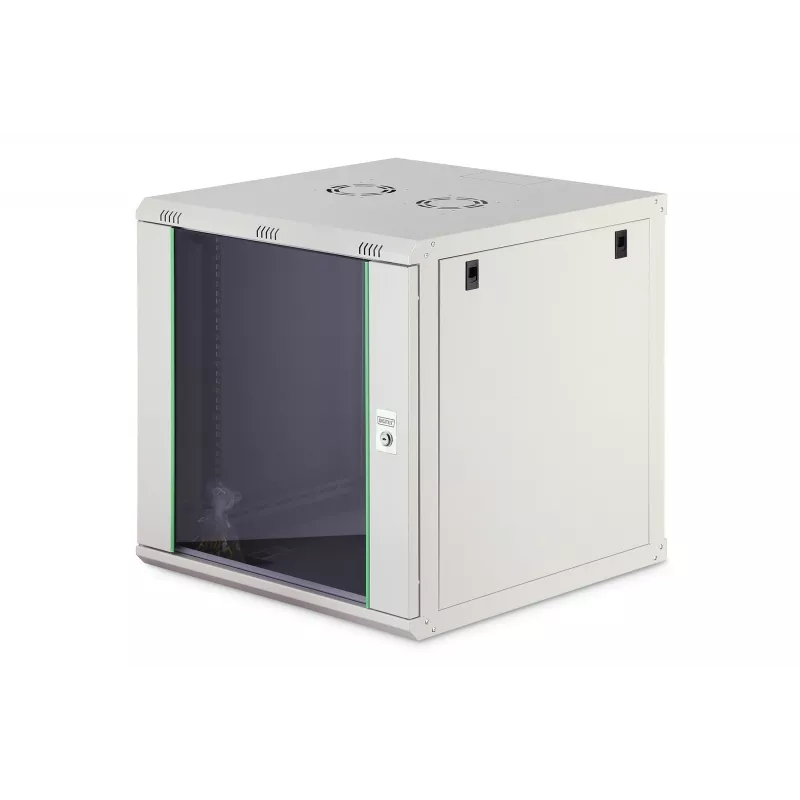

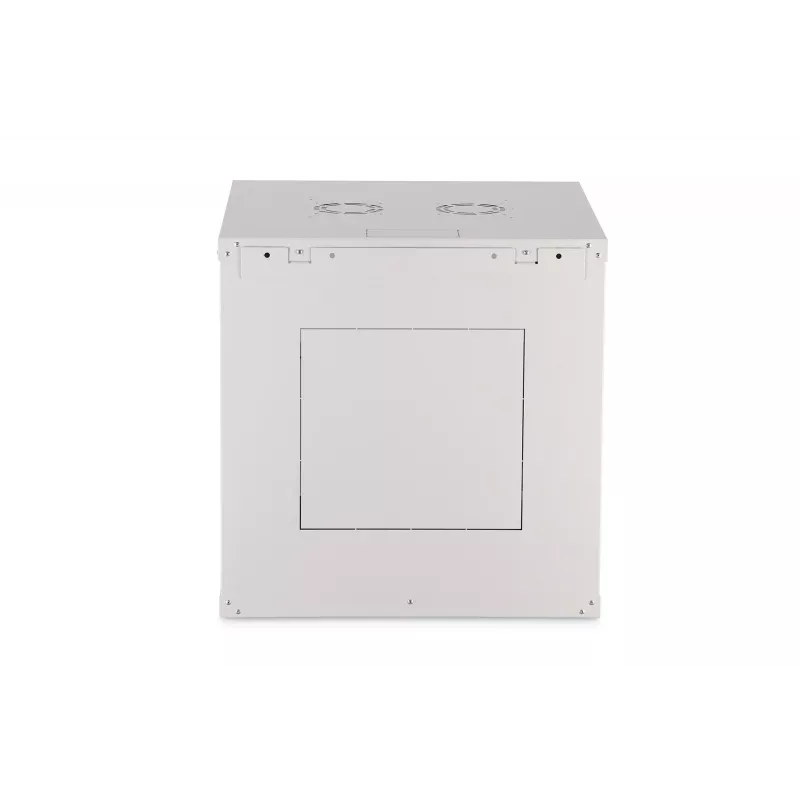

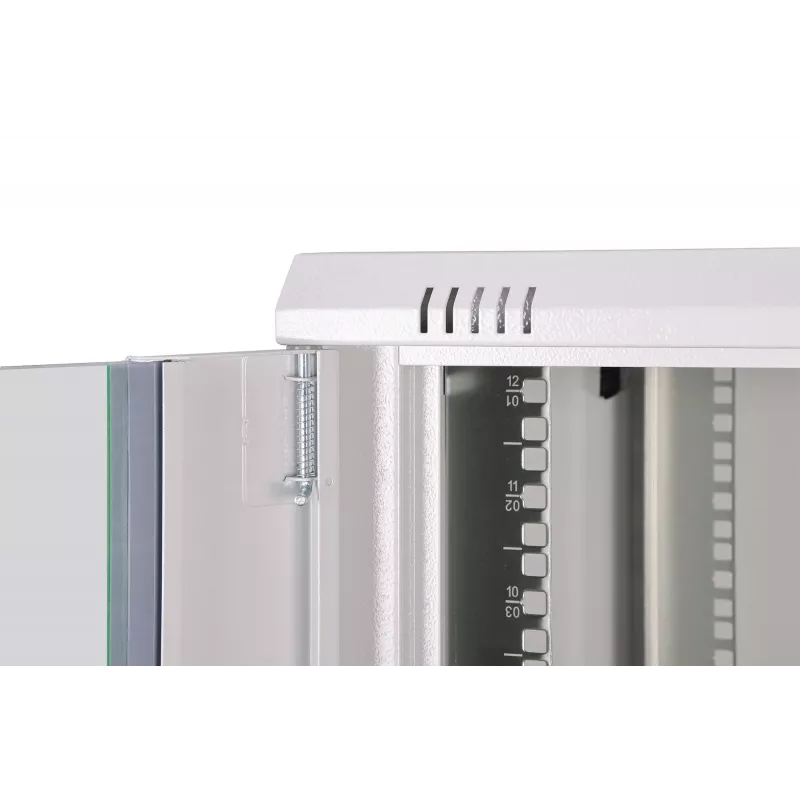

Seinale paigaldatav korpus DIGITUS Dynamic-N 12U 600x600 mm IP20, võtmelukk, kaabeldushaldus, monteerimata

DIGITUS Dynamic-N seinale paigaldatav korpus on 12U, 19" korpus võrgu- ja telekommunikatsiooniseadmete paigaldamiseks. Mõõtmed on 600 x 600 mm (L x S), kogukõrgus 607 mm, kaitseaste IP20 ja see tarnitakse monteerimata, et optimeerida transporti. Korpus on valmistatud töökindlast 1,0–1,2 mm terasplekist elektrostaatilise pulbervärvkattega helehalli värviga ning sellel on lukustatav klaasist esiuks terasraamis, eemaldatavad külgpaneelid ja eemaldatav tagapaneel lihtsaks juurdepääsuks.

Eelised

Monteerimata tarne vähendab saadetise mahtu ja võimaldab kiiret kohapealset monteerimist. Reguleeritavad, tsingitud 483 mm (19") esi- ja tagaprofiilsiinid loetavate ühikumärgistega toetavad tavalist 19" varustust ning neid saab seada erinevatele paigaldussügavustele. Eelnevalt stantsitud kaablisisestused katuses, põhjas ja tagaküljel ning katuse ettevalmistused ventilaatorimooduli jaoks ja ventilatsiooniavad pakuvad valikuid nii passiivseks kui ka aktiivseks õhuvoolu haldamiseks. Seinale paigaldamine on lihtsustatud kaasasoleva kinnitusplaadi ja selgete paigaldusjuhiste abil.

Sobib

• Väikestesse serveriruumidesse ja võrgukappidesse
• Kontori sidepunktide ja harundkappide jaoks
• Telekommunikatsiooniseadmete paigaldamiseks, mis vajavad 12U 19" kappi
• Keskkondadesse, kus on vaja kompaktseid, seinale paigaldatavaid korpusi

Kui see ei pruugi sobida

See korpus on kaitseastmega IP20, mis kaitseb tahkete osakeste eest, kuid ei paku kaitset vee eest; seetõttu ei sobi see välistingimustesse ega niiskesse keskkonda. 12U mahutavus ja maksimaalne standardne paigaldussügavus (369–470 mm) piiravad selle sobivust suuremate serveriseadmete või sügavate võrguseadmete jaoks.

Peamised tehnilised andmed

• Kapiühikud: 12U
• Välismõõtmed (L x S x K): 600 x 600 x 607 mm
• Seadmete paigaldussügavus (standardne maksimum): 369–470 mm
• Materjal: 1,0–1,2 mm terasplekk, pulbervärvitud
• Kaitseaste: IP20

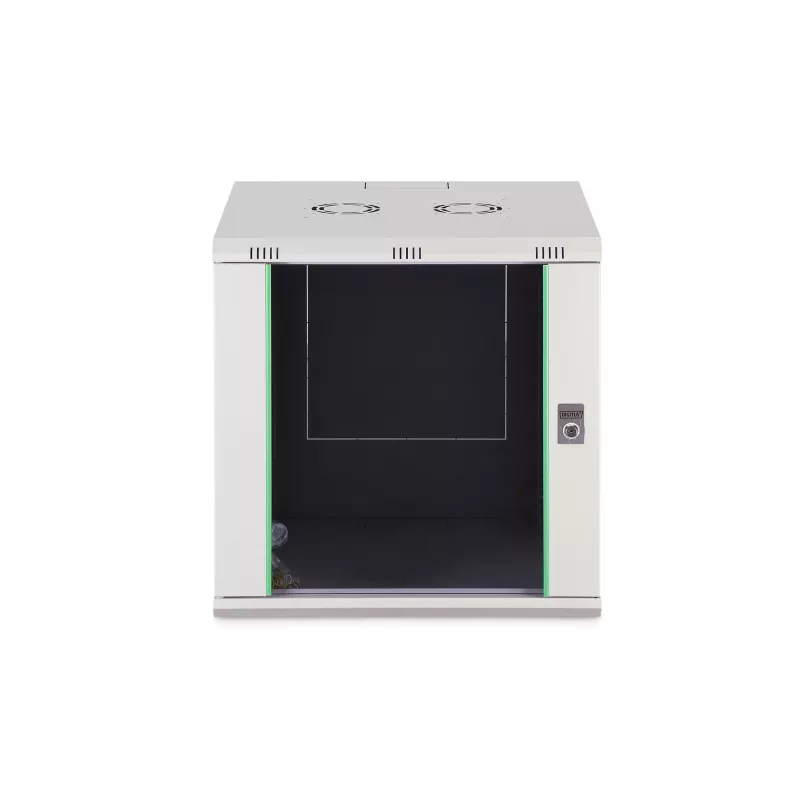

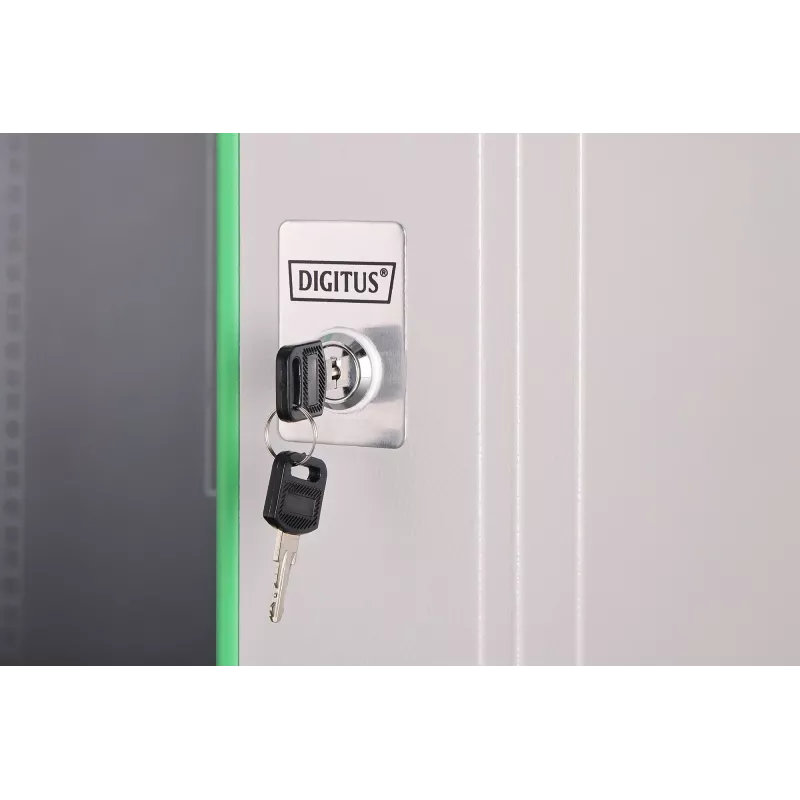

• Esiuks: Lukustatav ohutusklaas terasraamiga, 230° avanemisnurk, 1-punktilukk

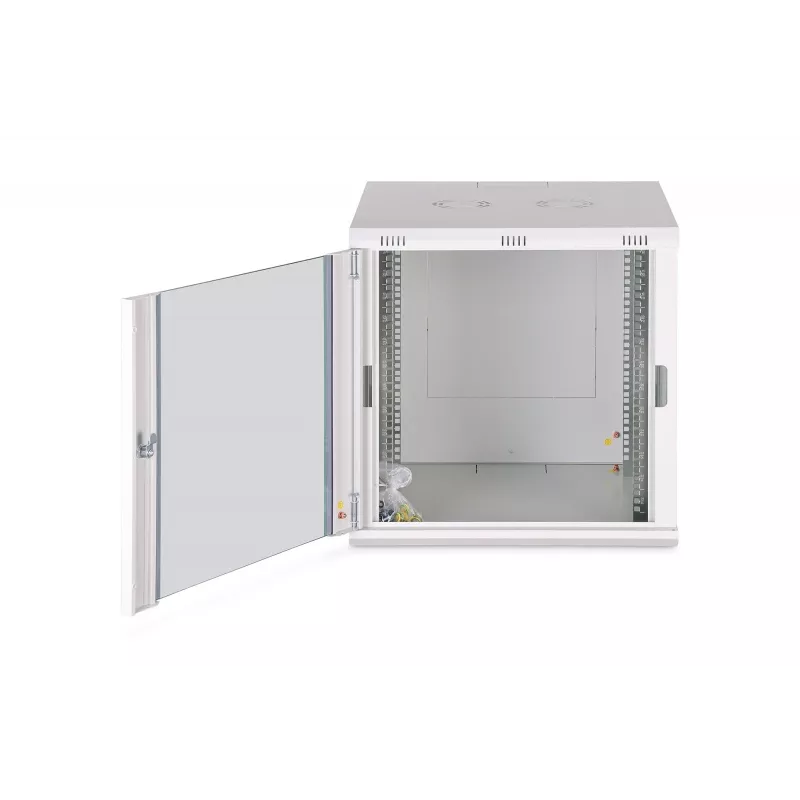

• Profiilsiinid: Tsingitud 483 mm (19") ees ja taga, sügavusreguleeritavad, kõrgusmärgistusega

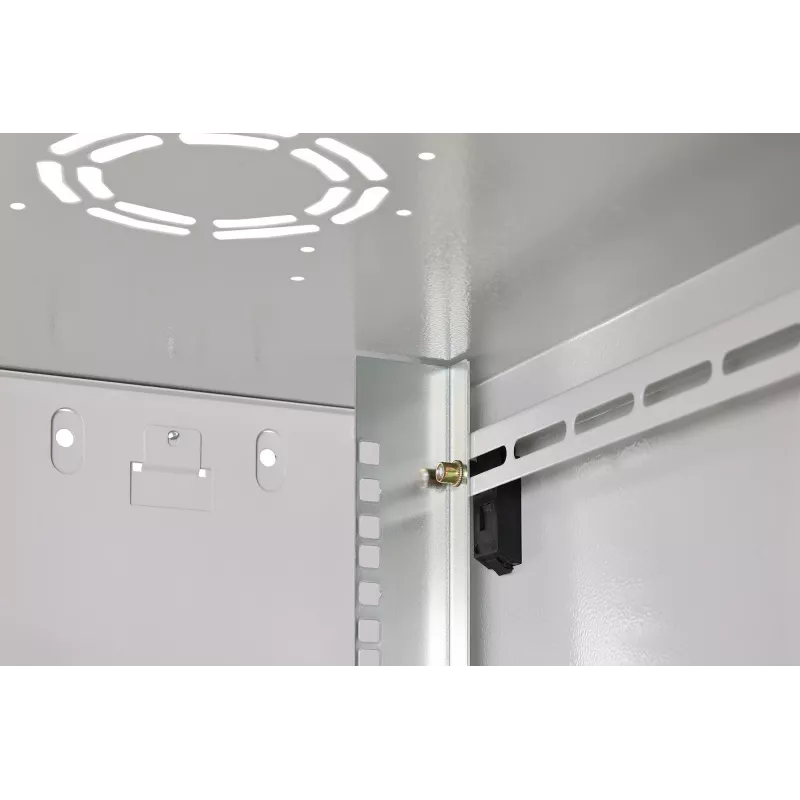

• Ventilatsioon: Eelnevalt stantsitud katus ventilaatorimooduli jaoks, ventilatsiooniavad passiivseks/aktiivseks õhuvooluks
• Kaablisisestus: Eelnevalt stantsitud avad katuses, põhjas ja tagaküljel

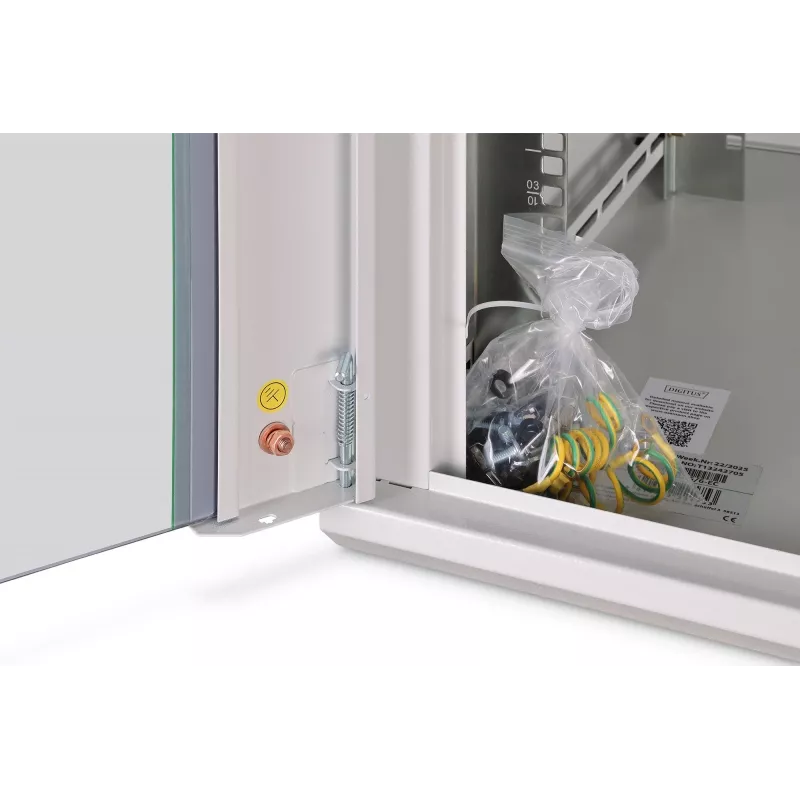

• Maanduspunktid: 4 (põhjas, külgpaneelil ja esiuksel) kaitsekorkidega
• Värvus: Helehall
• Kaal (pakendatud): 22,6 kg

Kuidas kasutada

Pakkige lamepakendist korpus lahti ja järgige kaasasolevaid juhiseid, et monteerida katus, põhi, külgpaneelid ja esi-/taga uksed. Kinnitage kaasasolev seinakinnitusplaat sobivale kandvale seinale, seejärel riputage ja kinnitage monteeritud korpus plaadile. Paigaldage esi- ja tagaosa 19" profiilsiinid soovitud sügavusele ja paigaldage võrguseadmed, harundkapp või muud 19" seadmed. Kasutage eelnevalt stantsitud kaablisisestusi kaablite vedamiseks ja paigaldage ventilaatorimoodul katusesse, kui on vaja aktiivset ventilatsiooni. Lukustage esiuks kaasasoleva võtmega, et seadmeid kindlustada.

Mida enne ostmist arvestada

• Kinnitage, et IP20 kaitse on paigalduskeskkonna jaoks piisav (mitte välistingimustesse ega niiskesse kohta)
• Kontrollige seadmete sügavusi saadaoleva paigaldussügavusega (369–470 mm)
• Veenduge, et seinakonstruktsioon suudab kanda korpust ja sinna paigaldatud seadmeid (kinnitusplaat on vajalik)
• Otsustage, kas on vaja aktiivset jahutust ja kui jah, siis kas paigaldatakse ühilduv ventilaatorimoodul

Soovitused

Paigaldage kinnitusplaat kindlasse seinamaterjali või sobivatesse ankrutesse, jagage seadmete kaal ühtlaselt siinide vahel ning kasutage eelnevalt stantsitud avasid ja kaabeldushaldust, et õhuvool oleks takistamatu. Parema jahutuse tagamiseks paigaldage katusesse ühilduv ventilaatorimoodul ja hoidke ventilatsiooniavad puhtad.
