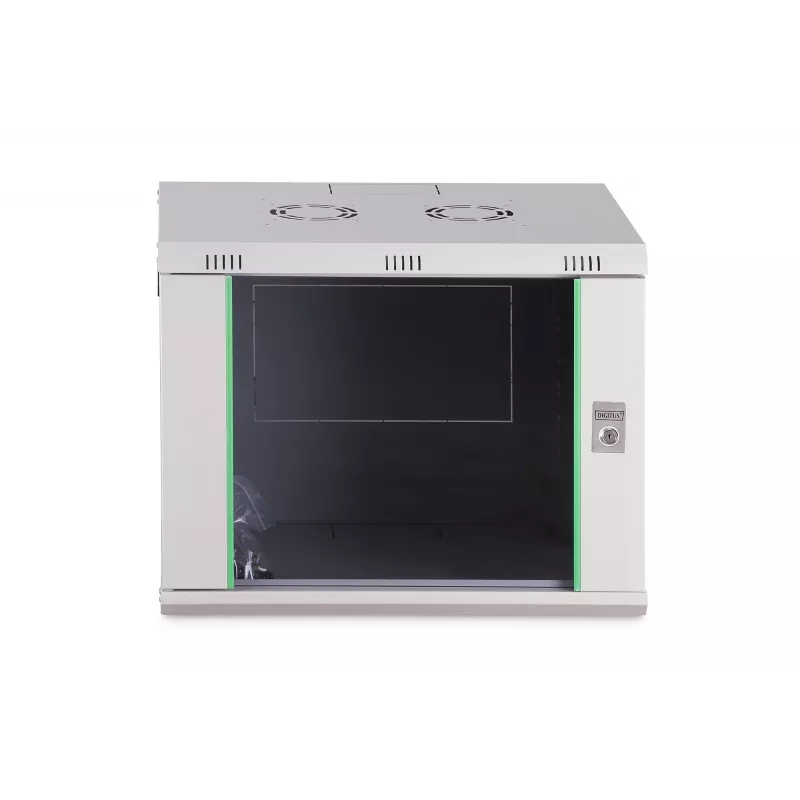

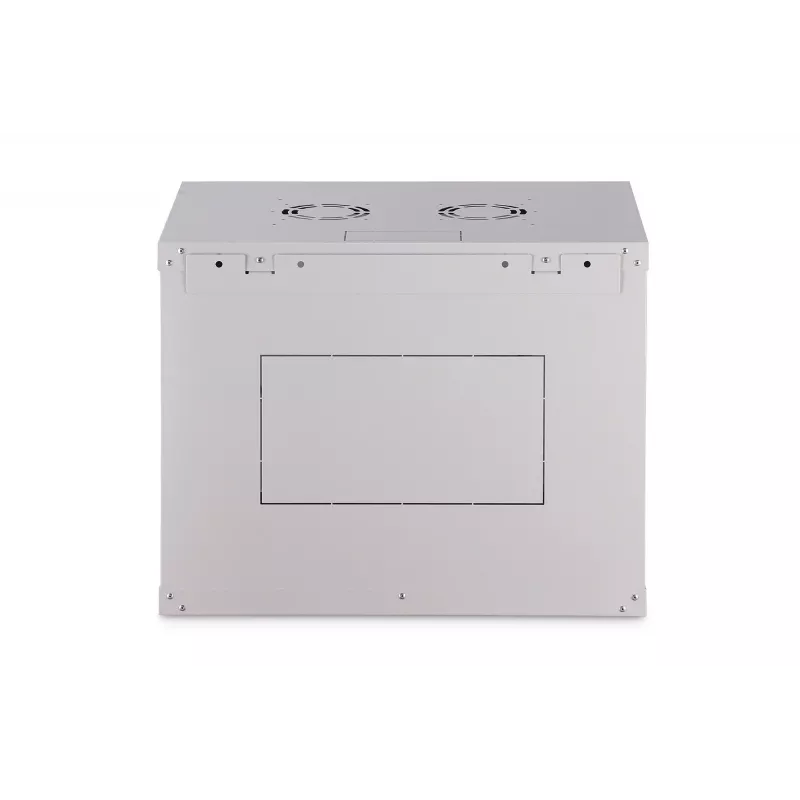

Seinale paigaldatav 9U korpus DIGITUS Dynamic-N DN-37104, 600x450 mm, IP20, võtmelukk, monteerimata

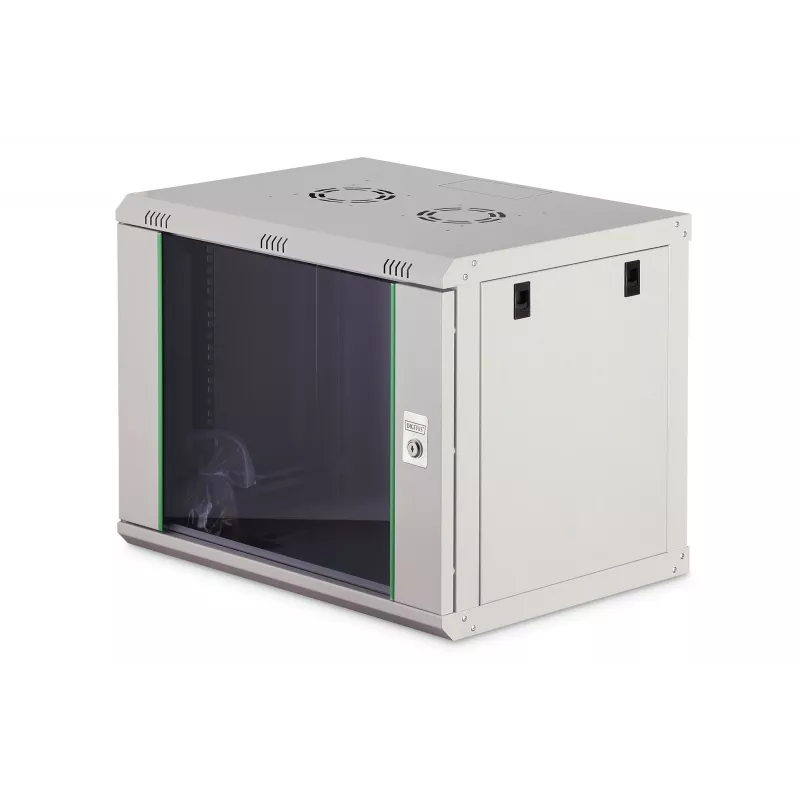

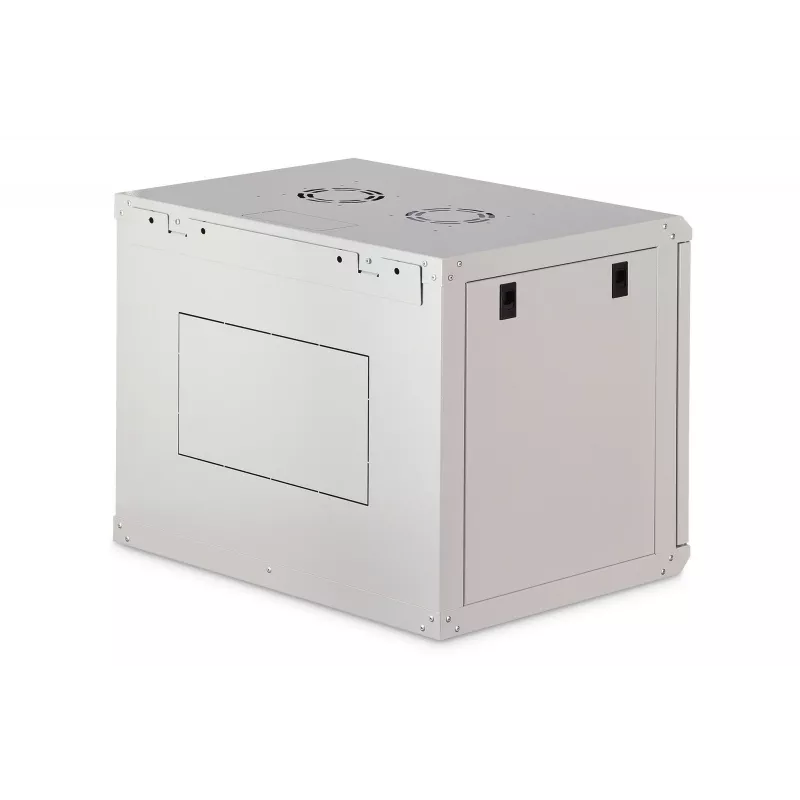

Seinale paigaldatav 19" korpus DIGITUS Dynamic-N DN-37104 pakub 9U paigaldusruumi kompaktses 600 x 450 mm (L x S) jalajäljes. Mõeldud võrgu- ja telekommunikatsiooniseadmetele, on korpus valmistatud töökindlast 1,0–1,2 mm pulbervärvitud terasest helehalli värvusega ning tarnitakse monteerimata, et optimeerida transporti. Korpus sisaldab reguleeritavaid 19" eesmisi ja tagumisi siine, eelpressitud kaablisisestuspunkte, ventilatsiooniavasid ja ettevalmistust ventilaatorimooduli jaoks. Lukustatav turvaklaasist esiuks, eemaldatavad külgpaneelid ja eemaldatav tagauks toetavad turvalist juurdepääsu ja mugavat paigaldamist. Korpuse kaitseaste on IP20 ja see toetab paigaldusi kuni soovitatava maksimaalse komponendisügavuse ja kogukoormusega 60 kg.

Eelised

DIGITUS Dynamic-N DN-37104 ühendab ruumisäästliku seinale paigaldatava disaini reguleeritavate 19" siinide ja mitmete kaablisisestusvõimalustega, võimaldades lülitite, patch-paneelide ja väikeste serverite korralikku ja turvalist paigaldamist. Selle eemaldatavad paneelid ja ühepunktiline võtmelukk esiuksel tagavad lihtsa juurdepääsukontrolli ja hoolduse. Monteerimata tarnituna vähendab korpus saatmismahtu, säilitades samal ajal vastupidava teraskonstruktsiooni ja sisseehitatud ventilatsiooni, mis aitab reguleerida seadmete jahutust.

Sobib

• Väikeste võrguruumide ja sidepunktide jaoks
• Patch-paneelide, võrgulülitite ja ruuterite paigaldamiseks
• Kompaktsete serverite või seadmete paigaldamiseks piiratud sügavusega
• Kontori- või jaemüügikohtadesse, kus seinale paigaldatavad korpused säästavad põrandapinda

Millal see ei pruugi sobida

See 9U, 600x450 mm seinale paigaldatav korpus on mõeldud kergetele kuni mõõdukatele koormustele kuni 60 kg ja seadmetele, millel on standardne 19" paigaldus. See ei sobi suurte serverikappide, raskete seadmete jaoks, mis ületavad määratud koormust, või paigaldustele, mis nõuavad kõrgemat kaitseastet kui IP20 (näiteks välis- või tolmunud tööstuskeskkondadesse).

Peamised spetsifikatsioonid

• Racki maht: 9U
• Välismõõtmed laius x sügavus: 600 x 450 mm
• Väline kõrgus: 474 mm
• Materjal ja konstruktsioon: 1,0–1,2 mm plekist teras, pulbervärvitud

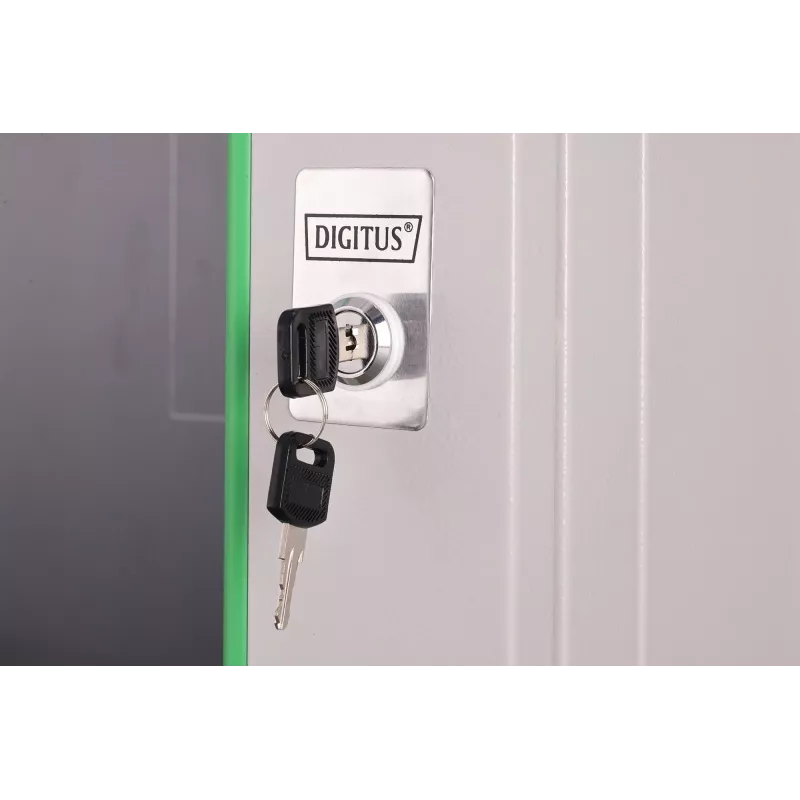

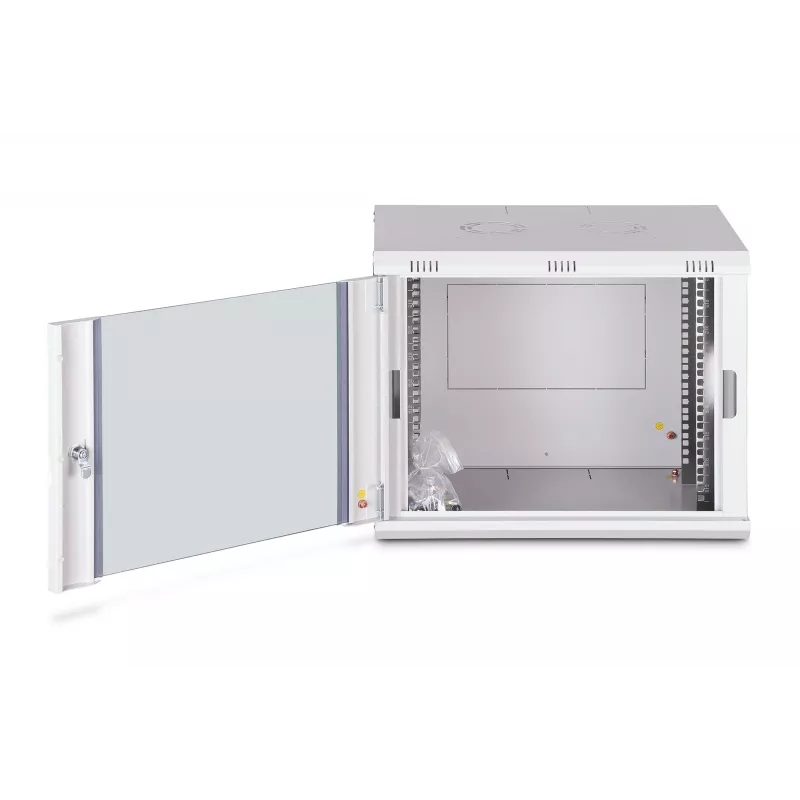

• Esiuks: Lukustatav turvaklaas terasraamiga, 230° avanemisnurk

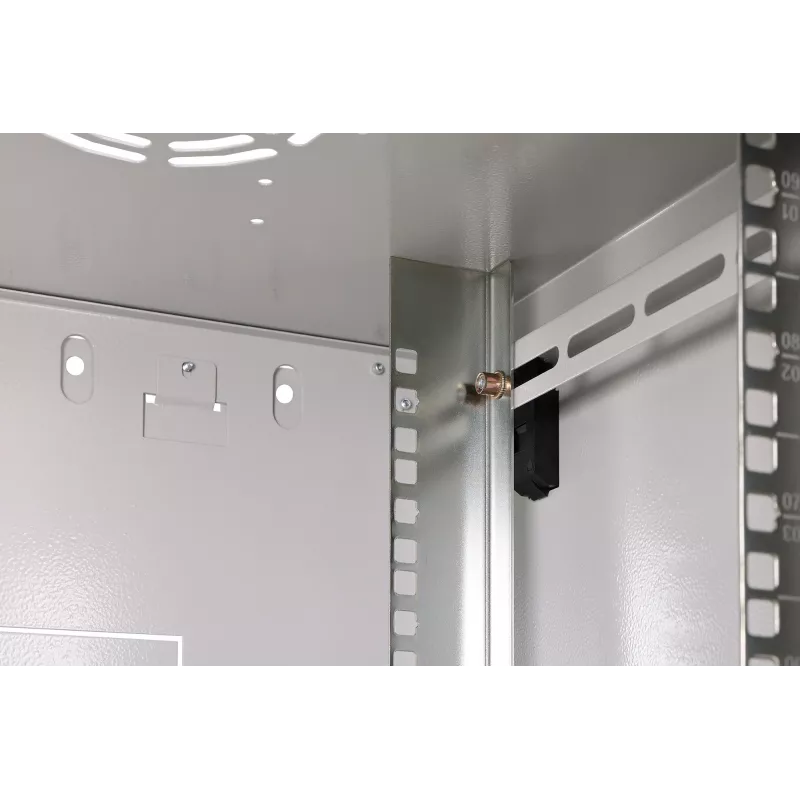

• Sisemised siinid: Tsingitud 483 mm (19") profiilsiinid ees ja taga, sügavuse reguleerimise ja kõrgusmärgistusega
• Soovitatav maksimaalne koormus: 60 kg
• IP-kaitse: IP20
• Ventilatsioon: Ventilatsiooniavad ja ventilaatori paigalduskoht katuses
• Kaablikorraldus: Eelpressitud avad katuses, taga ja põhjas kaablite sisestamiseks

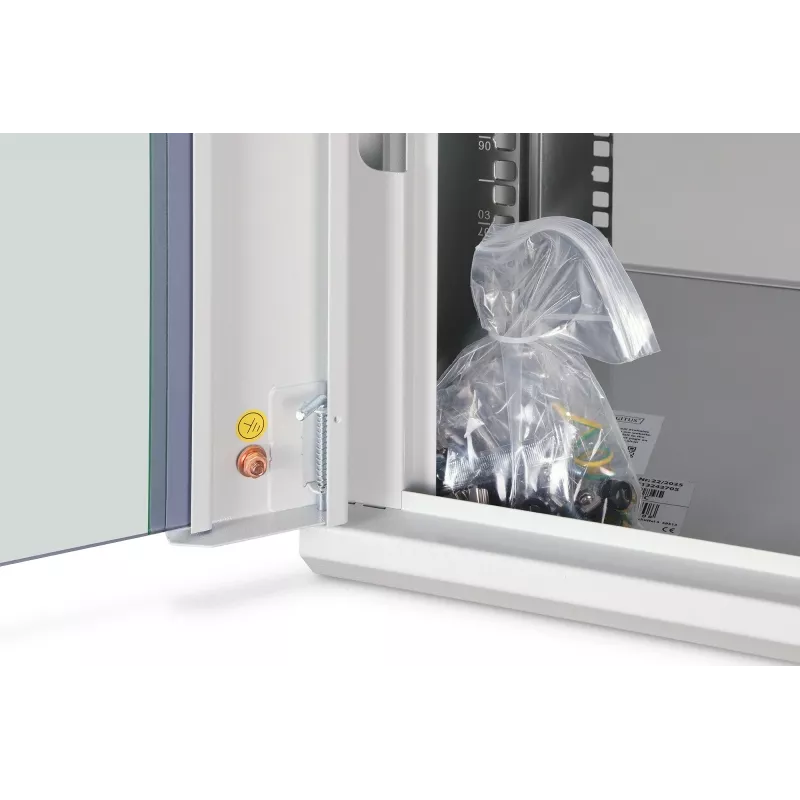

• Maanduspunktid: Neli maanduspunkti (põhi, külgpaneel ja esiuks)

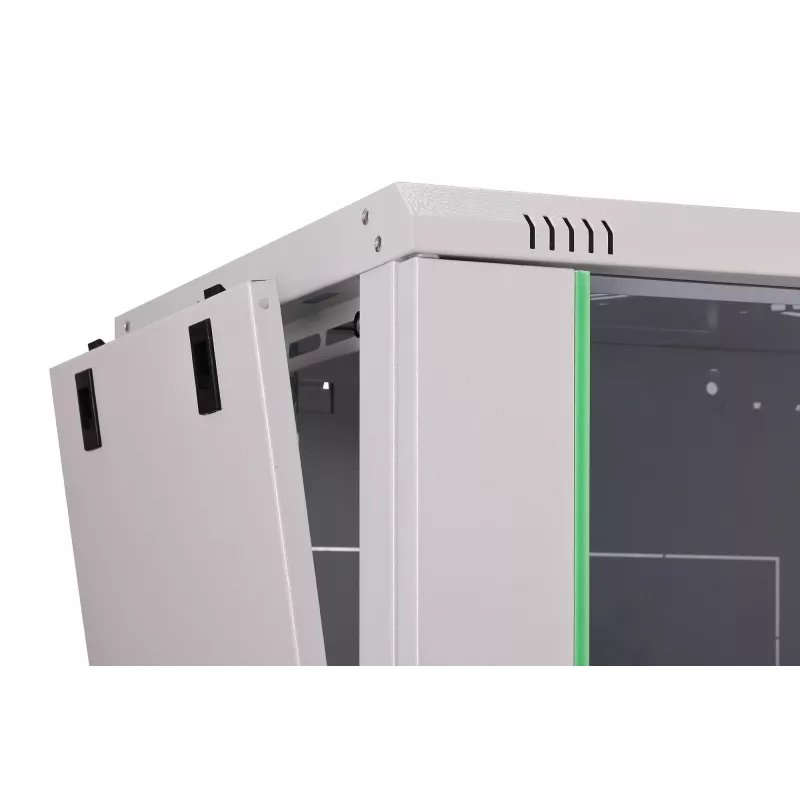

• Juurdepääs: Eemaldatavad külgpaneelid, eemaldatav tagauks
• Värvus: Helehall
• Kaal (pakitud): 16,8 kg

Kasutamine

Monteerige lamepakkekorpus vastavalt kaasasolevatele juhenditele, alustades seinale kinnitamiseks mõeldud kinnitusplaadist. Kinnitage kinnitusplaat kandevõimelisele seinale, mis peab vastu korpuse ja paigaldatud seadmete kogukaalule, seejärel paigaldage korpuse kest plaadile. Reguleerige ja kinnitage 19" siinid vajalikule sügavusele vastavalt oma seadmetele, paigaldage patch-paneelid, lülitid või seadmed standardsete 19" kinnitusdetailidega ja suunake kaablid läbi eelpressitud avade katuses, põhjas või tagaosas. Paigaldage soovitud ventilatsiooni- või ventilaatorimoodul ettevalmistatud katusealale, kui on vaja aktiivset jahutust. Elektroonikaseadmete paigaldamisel veenduge, et kõik maanduspunktid on ühendatud.

Mida enne ostmist arvestada

• Kontrollige seadme sügavust ja kaalu, et tagada ühilduvus 219–320 mm paigaldussügavuse ja 60 kg koormuspiiranguga.
• Veenduge, et IP20 kaitse on paigalduskeskkonna jaoks piisav (sise-, tolmuvaba, märgade kohtadeta).
• Planeerige seinale kinnitamise koht ja kontrollige, et seinakonstruktsioon talub kokkupandud kappi koos seadmete kaaluga.
• Otsustage, kas soojust tootvate seadmete jaoks on vaja aktiivset ventilatsiooni (ventilaatorimoodulit).
• Varuge aega kokkupanekuks – toode tarnitakse monteerimata.

Soovitused

Paigaldage raskemad seadmed võimalikult madalale 9U ruumi piires, et optimeerida stabiilsust ja õhuvoolu. Kasutage märgistatud ja sügavuse reguleeritavaid 19" siine seadmete täpseks joondamiseks ning suunake patch- ja toitekaablid võimaluse korral eraldi, et vähendada häireid ja parandada jahutust. Kontrollige regulaarselt maandusühendusi ja ukseluku seisukorda turvalise töö tagamiseks.
