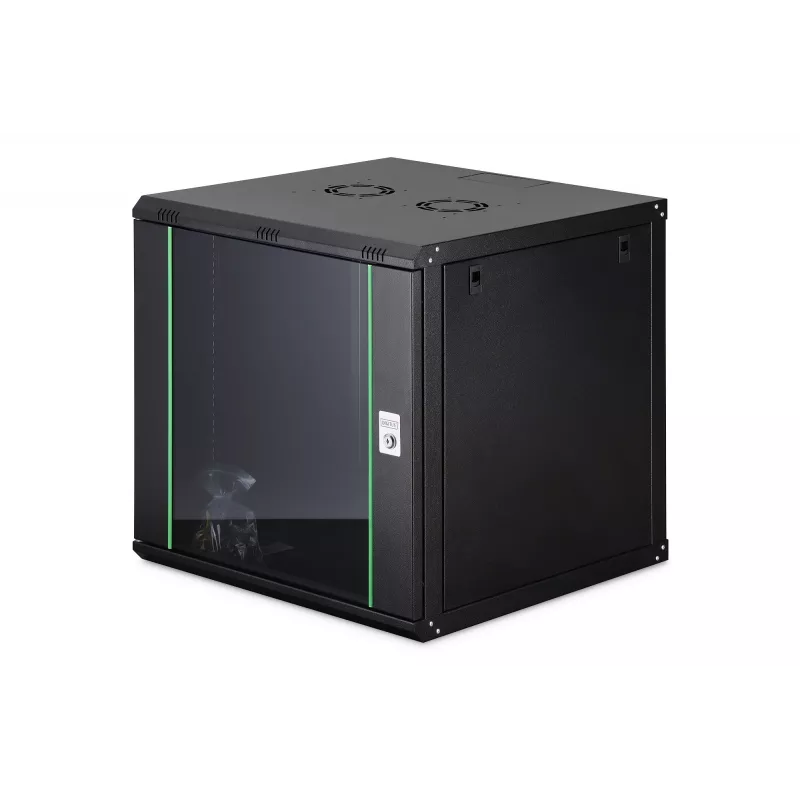

Seinale kinnitatav võrgukapp DIGITUS Dynamic-N DN-37111 — 12U, 600x600 mm, IP20, võtmelukk

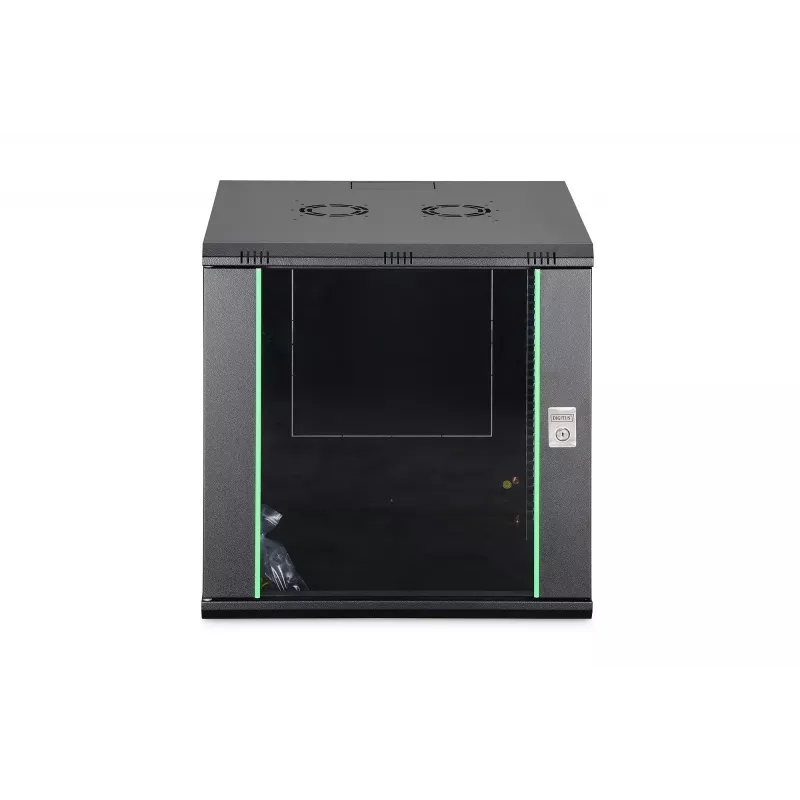

DIGITUS Dynamic-N DN-37111 on 12U seinale kinnitatav võrgukapp (600 x 600 mm), mis on mõeldud 19" võrgu- ja telekommunikatsiooniseadmete paigutamiseks. Kapp tarnitakse kokkupanemata, et vähendada transpordimahtu, ja selle saab kohapeal kiiresti kokku panna. See pakub IP20-tasemel põhikaitset, lukustatavat turvaklaasist esiust terasraamiga ning reguleeritavaid galvaniseeritud 19" profiilsiine ees ja taga.

Eelised

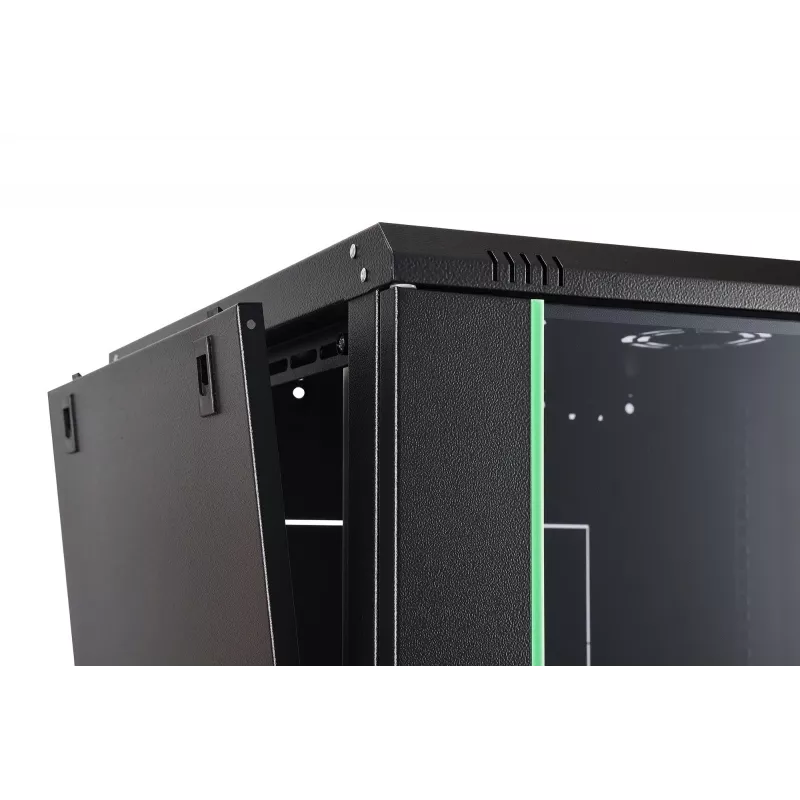

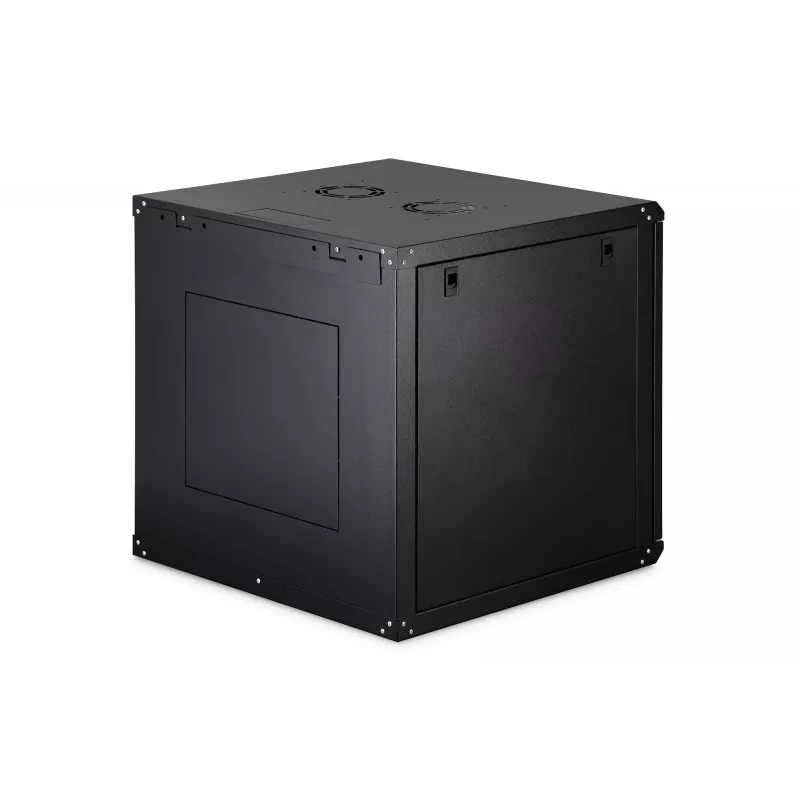

Kapp on valmistatud töökindlast 1,0–1,2 mm terasplekist elektrostaatilise pulbervärvimisega ning talub kuni 60 kg koormust keskmise tihedusega paigaldiste korral. Ventilatsiooniavad ja eelnevalt stantsitud kaablisisestused katuses, põhjas ja tagaküljel võimaldavad nii passiivset kui aktiivset jahutust ning lihtsat kaablite vedamist. Eemaldatavad külgpaneelid, eemaldatav tagapaneel ja hingedega lukustatav esiuks parandavad ligipääsetavust paigalduse ja hoolduse ajal. Lamepakendina tarnimine optimeerib transporti ja ladustamist.

Sobib

• Väikeste kuni keskmise suurusega võrgu- või serveripaigaldiste jaoks kontorites või kommunikatsiooniruumides
• 19" patch-paneelide, lülitite ja väikeste ruuterite paigaldamiseks kuni 12U
• Keskkondadesse, kus on vajalik lukustatav esiuks ja põhiline tolmukaitse (IP20)

Peamised spetsifikatsioonid

• Racki-ühikud: 12U
• Välislaius: 600 mm
• Välissügavus: 600 mm
• Väliskõrgus: 607 mm
• Komponentide paigaldussügavus: 369–470 mm (tavaline maksimum)
• Materjal: terasplekk, paksus 1,0–1,2 mm; esiuks: turvaklaas terasraamiga
• Viimistlus: elektrostaatiline pulbervärv, must
• Kaitseklass: IP20
• Maksimaalne kandevõime: 60 kg

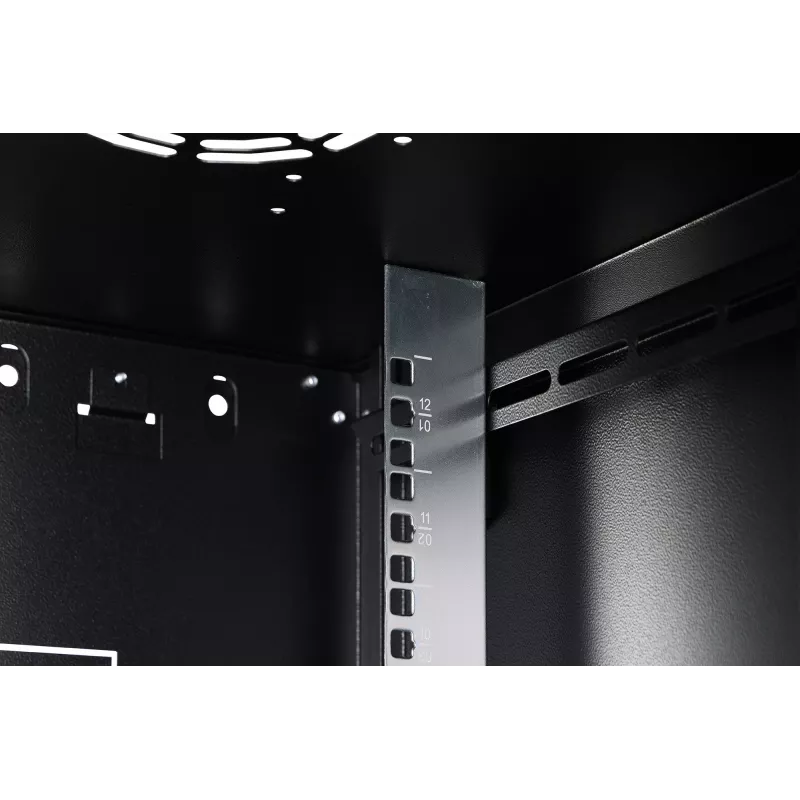

• 483 mm (19") profiilsiinid ees ja taga, galvaniseeritud ja sügavuse osas reguleeritavad; siinid märgitud kõrgusühikutes

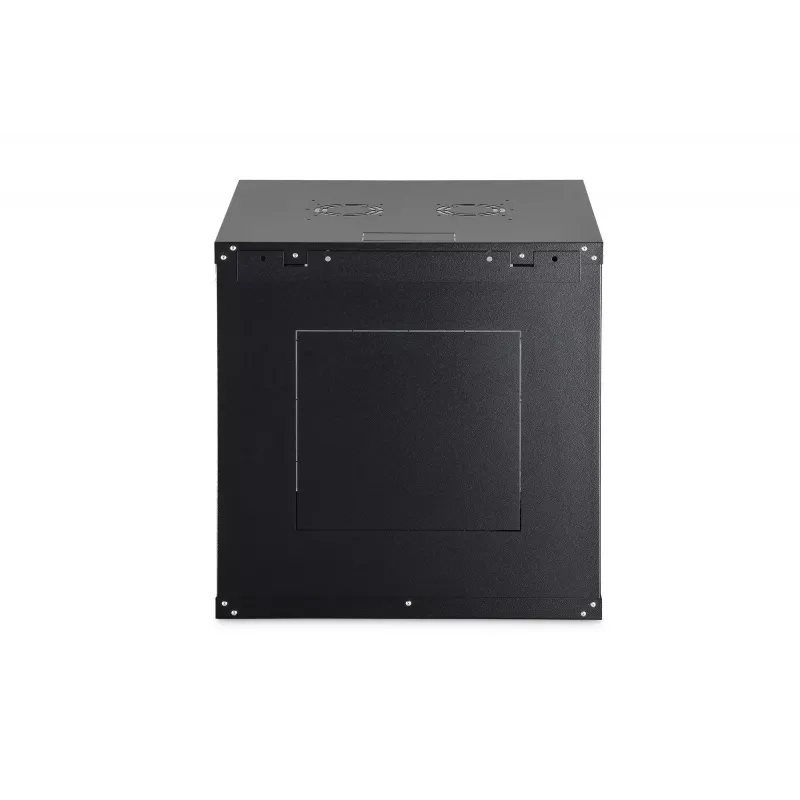

• Kaabli sisestus: eelnevalt stantsitud väljalõiked katuses, taga ja põhjas
• Ventilatsioon: ventilatsiooniavad ja katus ette valmistatud ventilaatorimooduli jaoks

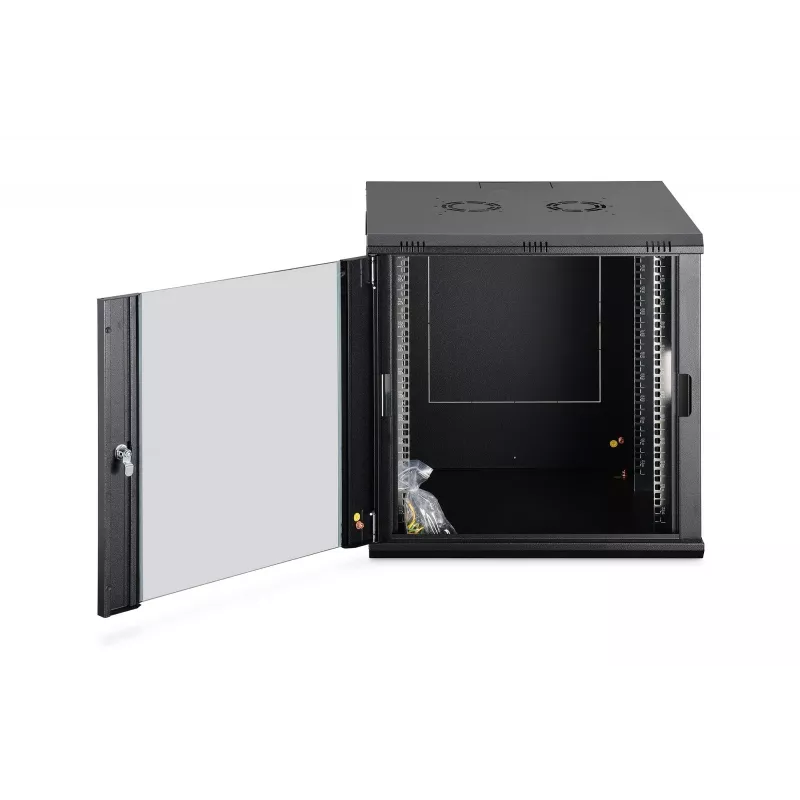

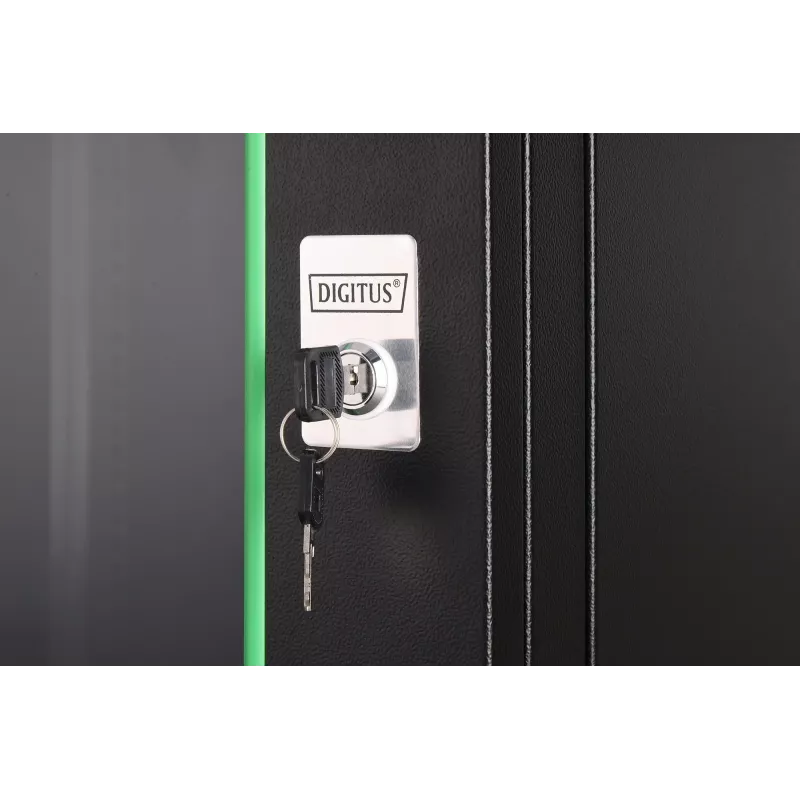

• Uks: lukustatav 1-punktilise lukustusega, 230° avanemisnurk; eemaldatavad esi- ja tagauksed ning külgpaneelid

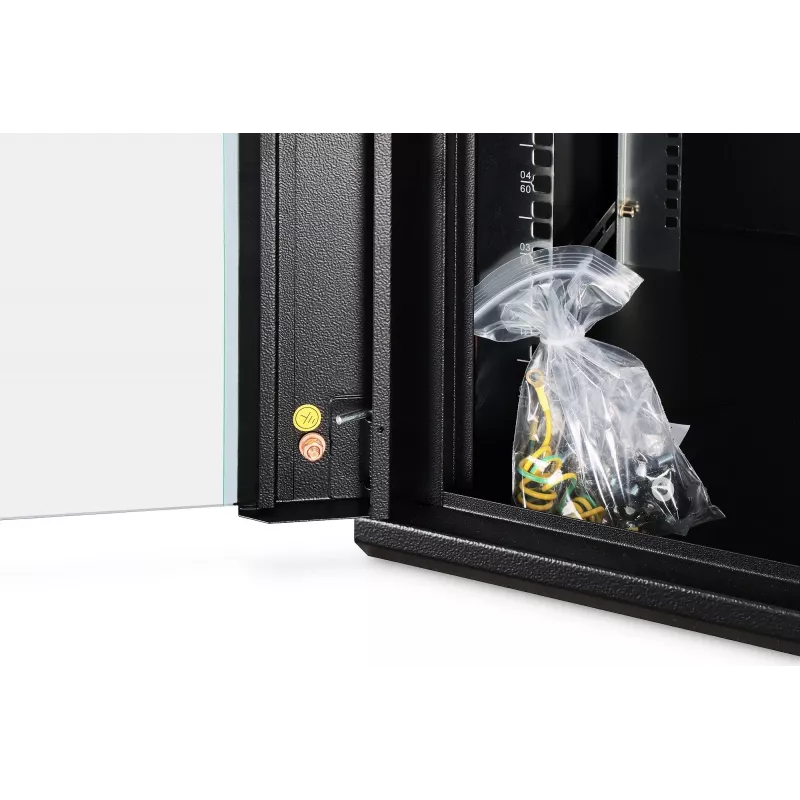

• Maandus: 4 maanduspunkti (põhi, külgpaneel, esiuks) kaitsekorkidega

Kasutusjuhend

Pakend avada ja järgida kaasasolevaid paigaldusjuhiseid kapi kokkupanemiseks. Kõigepealt kinnitada kaasasolev seinaplaat sobivale kandvale seinale, seejärel kinnitada kokkupandud korpus plaadile. Paigaldada ja reguleerida galvaniseeritud 19" profiilsiinid vajalikule sügavusele ning kinnitada seadmed nagu patch-paneelid, lülitid või väikesed serverid 12U ruumi sisse. Juhtida kaablid läbi eelnevalt stantsitud avade katuses, põhjas või taga ning vajadusel paigaldada ventilaatorimoodul katusealale ja kasutada ventilatsiooniavasid jahutuse toetamiseks. Lukustada esiuks kaasasoleva võtmega, kui on vaja juurdepääsu piirata.

Mida enne ostmist arvestada

• Kavandatud paigalduskoht peab olema kuiv ja siseruumides IP20 kaitse tõttu
• Veenduge, et maksimaalne kandevõime (60 kg) ja sisemine paigaldussügavus (369–470 mm) sobivad teie seadmetega
• Veenduge, et seinakonstruktsioon ja kinnituspunktid suudavad kapi ja selle koormatud raskuse ohutult kanda
• Kavandage kaablite sisenemispunktid ja vajalik lisajahutus (ventilaatorimoodul) aktiivse ventilatsiooni jaoks

Soovitused

Töökindla toimimise tagamiseks paigaldage kapp tugevale seinale, jaotage seadmete kaal ühtlaselt siinidele, kasutage reguleeritavaid siine seadmete sügavuste mahutamiseks ja paigaldage ventilaatorimoodul, kui seadmed toodavad märkimisväärselt soojust. Hoidke külgpaneelid suletud tolmukaitse säilitamiseks ja lukustage esiuks juurdepääsu piiramiseks.
