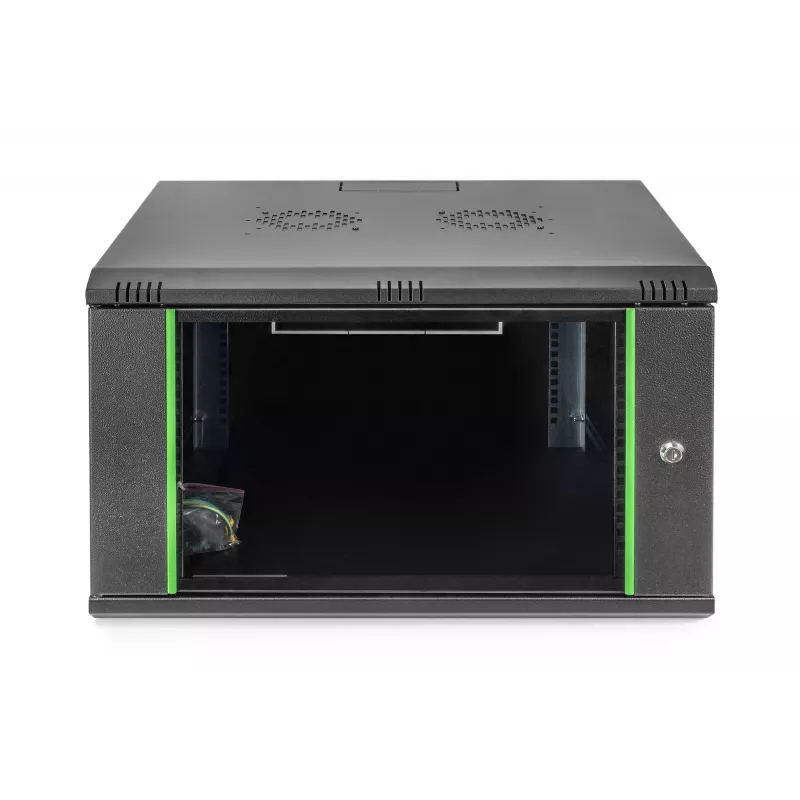

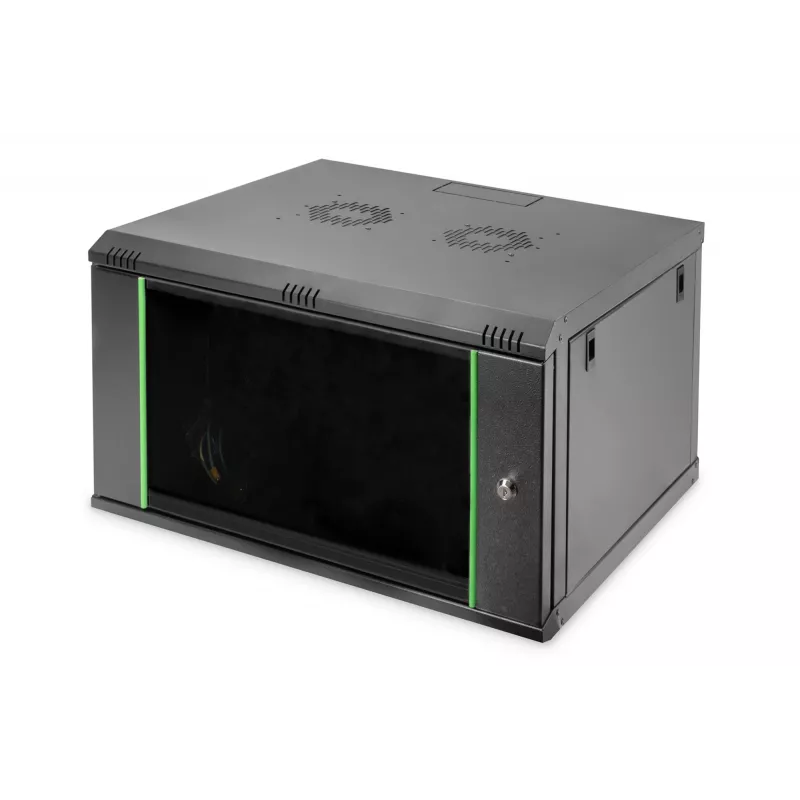

Seinale kinnitatav võrgukapp Digitus DN-19 07U-6/6-EC-SW

Dynamic seeria seinale kinnitatav võrgukapp on mõeldud lihtsaks ja kulutõhusaks võrgu laiendamiseks. Kapp on valmistatud kuni 1,5 mm paksusest lehtterasest ja viimistletud elektrostaatilise pulbervärviga hallina (RAL 7035) või sügavmustana (RAL 9005). Kapp sisaldab eellõigatud kaablisisendeid katuses, põrandas ja tagaseinas ning katusel eellõigatud ala valikulise ventilaatorimooduli jaoks. Lukustatav klaasist esiuks, eemaldatavad külgpaneelid ja pööratavad hinged tagavad turvalise ja paindliku juurdepääsu. Kaks paari tsingitud 483 mm (19") profiilsiine koos mõlemas suunas loetavate rack-ühikute märgistega on paigaldatud ette ja taha ning on sügavuse osas reguleeritavad.

Eelised

Kapil on optimeeritud õhuventilatsioon ja -väljatõmme, turvaline lukustatav juurdepääs klaasuksega ning paindlik sisemonteerimise võimalus tänu reguleeritavatele 483 mm (19") profiilsiinidele. Eemaldatavad külgpaneelid ja pööratav uksehing lihtsustavad paigaldamist ja seadmetele juurdepääsu, samas kui eellõigatud kaablisisendid ja ventilaatoriala vähendavad paigaldusaega. Vastupidav konstruktsioon pulbervärviga tagab korrosioonikindluse pikaajaliseks kasutuseks.

Peamised tehnilised andmed

• Materjal: lehtteras, paksus kuni 1,5 mm
• Viimistlus: elektrostaatiline pulbervärv (RAL 7035 hall või RAL 9005 sügavmust)
• Kinnitus: seinale kinnitatav kapp koos kaasasoleva kinnitusplaadiga
• Siinid: kaks paari tsingitud 483 mm (19") profiilsiine, ees ja taga, sügavuse reguleerimise võimalusega

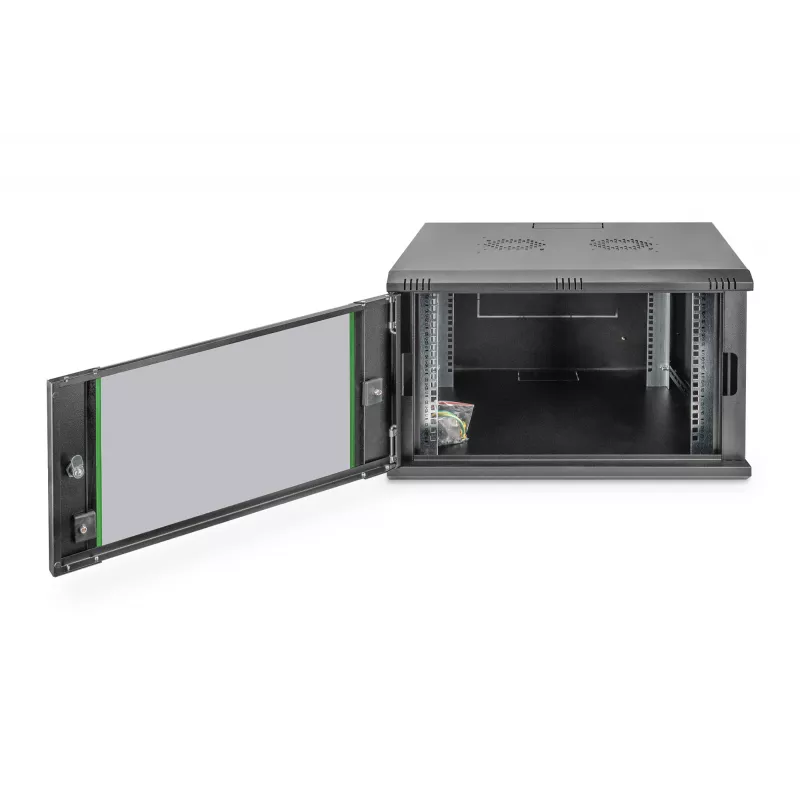

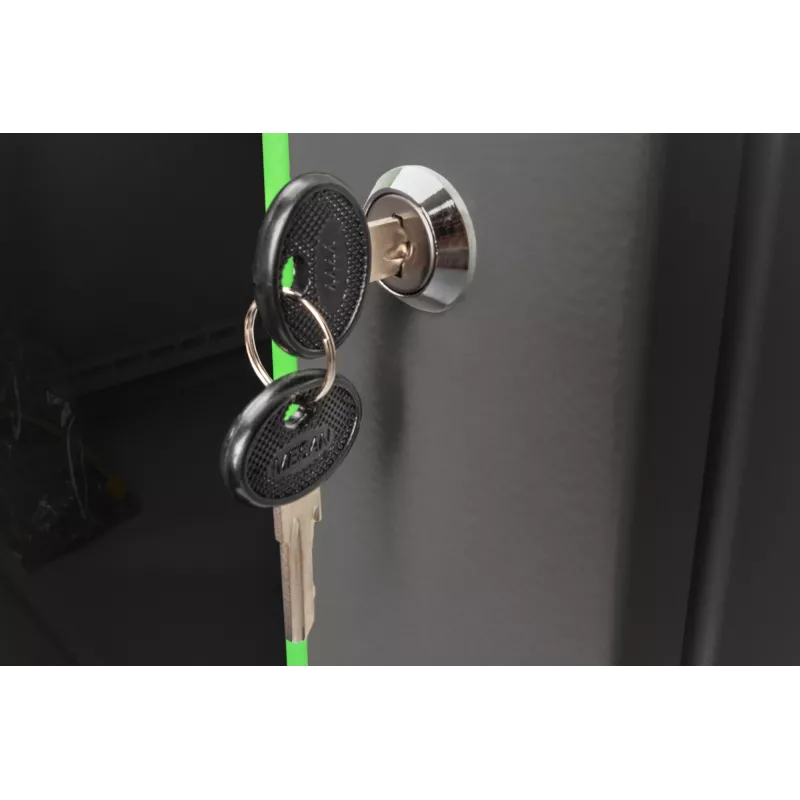

• Uks: lukustatav klaasist esiuks, eemaldatav; hinged pööratavad

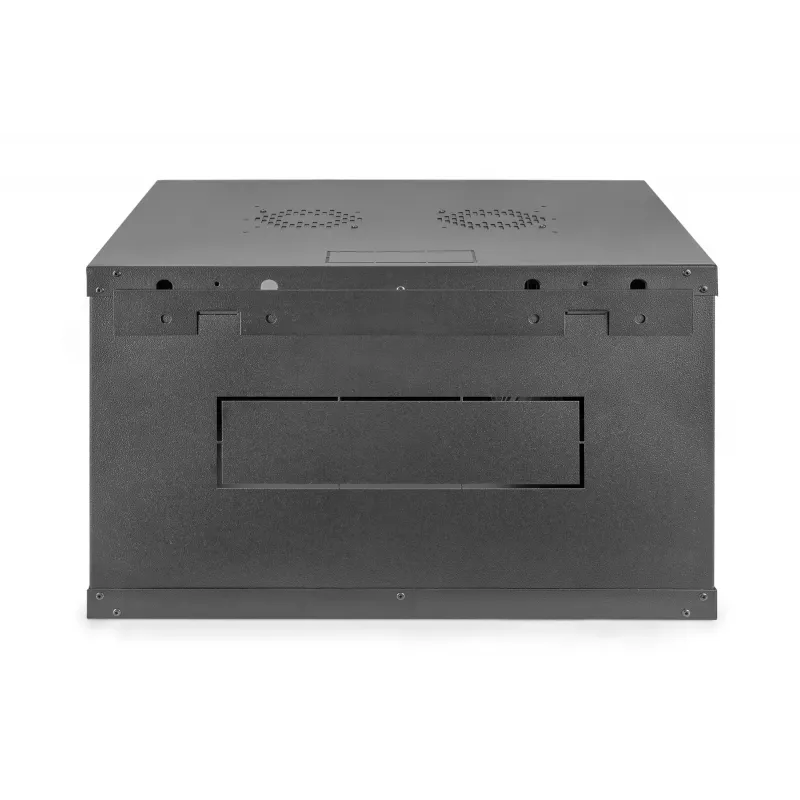

• Kaablihaldus: eellõigatud kaablisisendid katuses, põrandas ja tagaseinas
• Jahutusvõimalus: eellõigatud ala katusel ventilaatorimooduli jaoks

Kasutusjuhend

Kinnitage kaasasolev kinnitusplaat soovitud kohta seinale, seejärel kinnitage kapikere plaadile ja lukustage. Paigaldage seadmed 483 mm (19") profiilsiinidele, reguleerides vajadusel nende sügavust ning kasutades rack-ühikute märgistust õigeks positsioneerimiseks. Suunake võrgu- ja toitekaablid läbi eellõigatud sisendite katuses, põrandas või tagaseinas. Kui on vaja aktiivset ventilatsiooni, paigaldage sobiv ventilaatorimoodul eellõigatud katusealale. Kasutage eemaldatavaid külgpaneeli ja pööratavat lukustatavat klaasust hoolduseks ja seadmetele juurdepääsuks.

Soovitused

Kontrollige seina kandevõimet ja kasutage kinnitusplaadi jaoks sobivaid ankruid; kontrollige paigaldatavate seadmete ühilduvust 483 mm (19") siinidega ning arvestage jahutusnõuetega kapi täitmisel.
