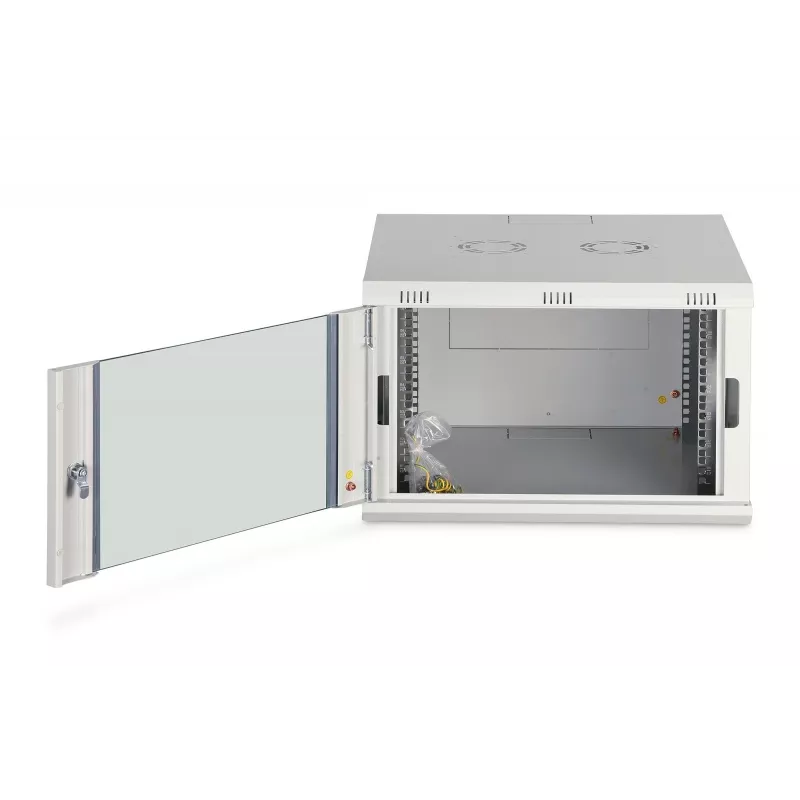

Seinale kinnitatav rack-kapp DIGITUS Dynamic‑N 7U 19 tolli 600x600 mm, monteerimata, IP20, võtmega lukustatav

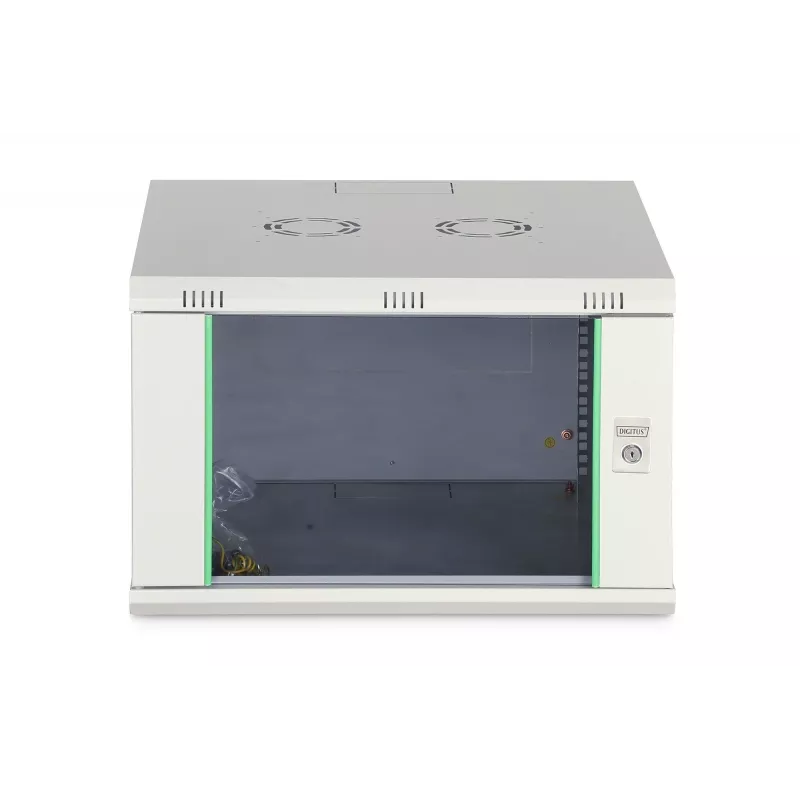

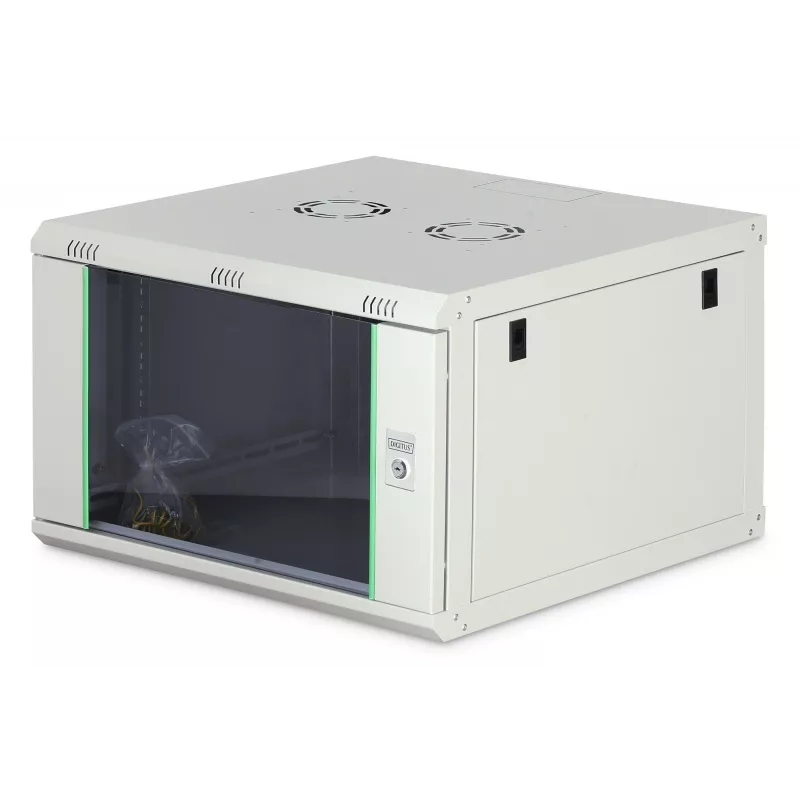

DIGITUS Dynamic‑N seinale kinnitatav 7U 19" rack-kapp pakub kompaktset ja töökindlat korpust võrgu- ja telekommunikatsiooniseadmetele. Välismõõtmetega 600 x 600 mm (laius x sügavus) ja kõrgusega 385 mm toetab kapp standardseid 19" seadmeid reguleeritavatel ja galvaniseeritud 483 mm profiilsiinidel ees ja taga. Korpuse materjaliks on 1,0–1,2 mm terasleht helehalli pulbervärvkattega, sellel on lukustatav turvaklaasist esiuks terasraamiga ja see tagab IP20 kaitse. Toode tarnitakse monteerimata, et vähendada transpordi mahtu ja nõuab lihtsat kokkupanekut ja seinale paigaldamist. Maksimaalne seadmekoormus on 60 kg ja kapi netokaal on 17,6 kg.

Eelised

Kapp ühendab vastupidava teraskonstruktsiooni ja reguleeritavad rack-siinid, et mahutada mitmesuguseid 19" komponente, säilitades samal ajal väikese jalajälje. Eelnevalt stantsitud kaablisisestuspunktid katusel, taga ja põhjas koos ventilatsiooniavade ja ventilaatori paigaldusvõimalusega muudavad kaablite marsruutimise ja soojusjuhtimise lihtsamaks. Lukustatav klaasuks ja maanduspunktid aitavad kaasa turvalistele ja professionaalselt maandatud paigaldustele. Monteerimata tarnitav korpus on optimeeritud transpordiks ja võimaldab lihtsat kohapealset kokkupanekut ja paigaldamist.

Sobib kasutamiseks

• Väikestes serveriruumides ja võrgukappides, kus põrandapinda on vähe
• Telekommunikatsiooni- ja võrgu jaotuspunktides kontorites või harukontorites
• Patch-paneelide, kommutaatorite, ruuterite ja kompaktsete UPS-seadmete paigaldamiseks 7U piires

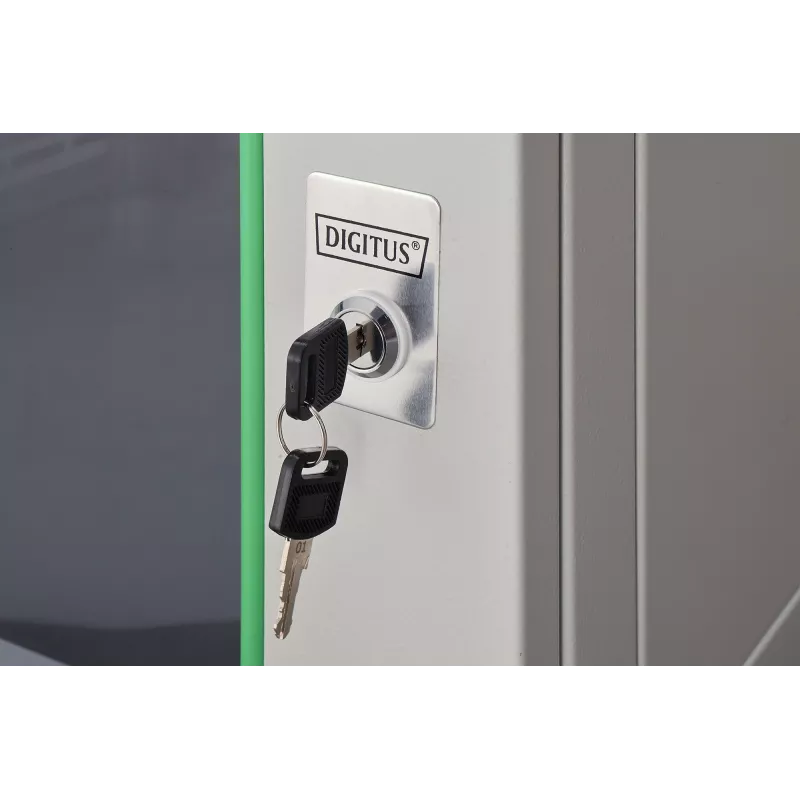

• Keskkondades, mis nõuavad lukustatavat, läbipaistvat esiust jälgimiseks ja turvalisuseks

Millal see ei pruugi sobida

Sellel 7U seinakapil on piiratud sisemine sügavus ja maksimaalne koormus 60 kg, mistõttu ei pruugi see sobida suurtele, rasketele serveritele, täissuuruses rack-süsteemidele või paigaldustele, mis nõuavad rohkem kui 7U rack-ruumi. Kuna kapp on IP20 reitinguga, on see ette nähtud kasutamiseks siseruumides, puhastes ja kuivades keskkondades ning ei sobi välistingimustesse, tolmustesse või märgadesse kohtadesse.

Peamised tehnilised andmed

• Rack mahutavus: 7U
• Välislaius x sügavus: 600 x 600 mm
• Väliskõrgus: 385 mm
• Materjal: 1,0–1,2 mm terasleht klaasist esiukse ja terasraamiga
• Viimistlus: Helehall pulbervärvkate
• Kaitseklass: IP20
• Maksimaalne seadmekoormus: 60 kg
• Netokaal: 17,6 kg
• Eesmised ja tagumised 483 mm (19") galvaniseeritud profiilsiinid, sügavuse reguleerimisega ja kõrgusmärgistusega

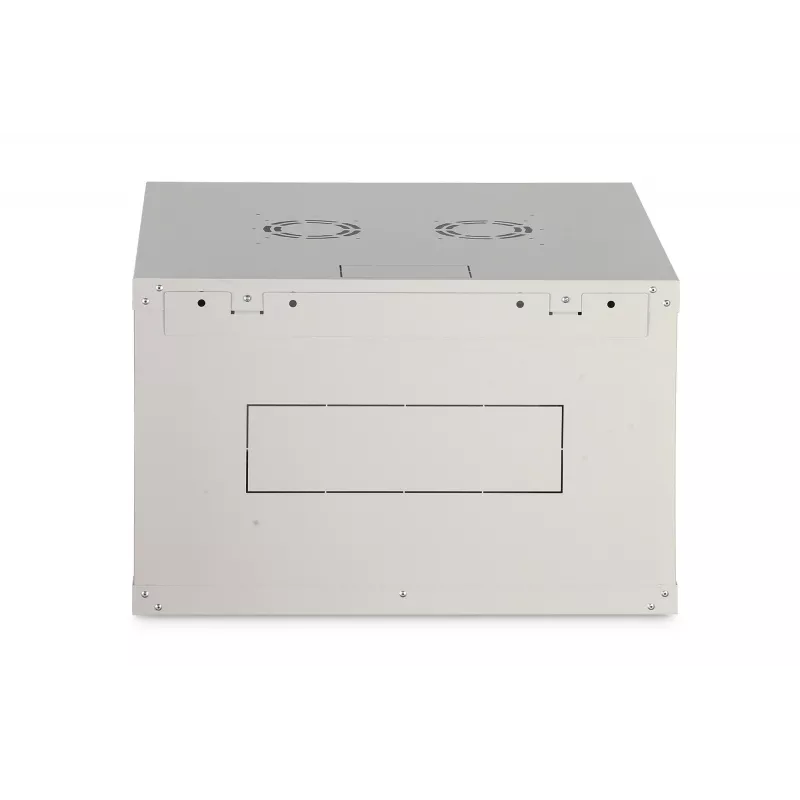

• Kaablisisestus: eelnevalt stantsitud avad katusel, taga ja põhjas

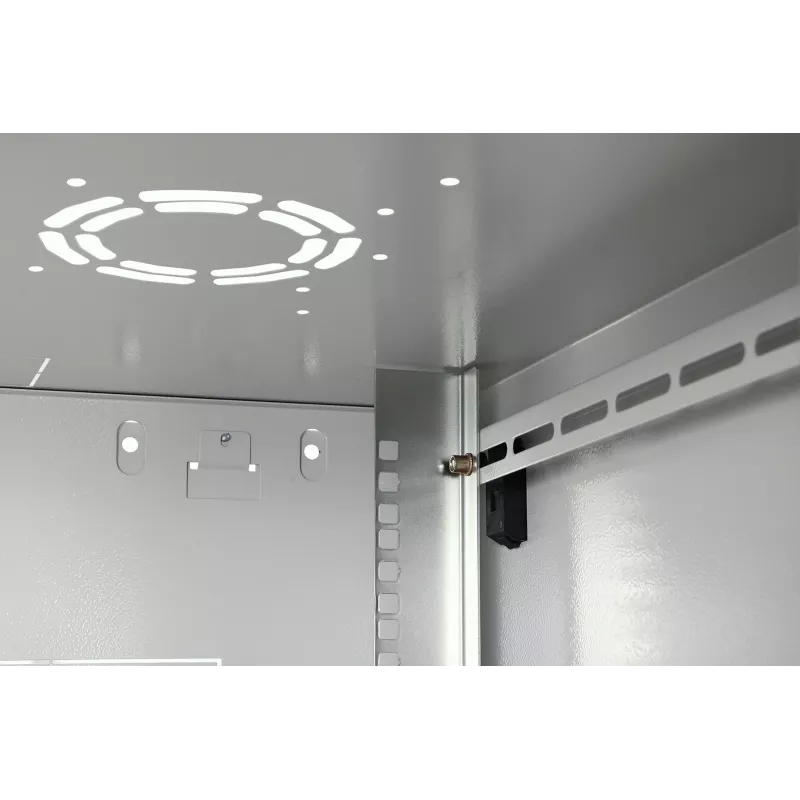

• Ventilatsiooniavad ja ventilaatorielemendi paigaldusvõimalus

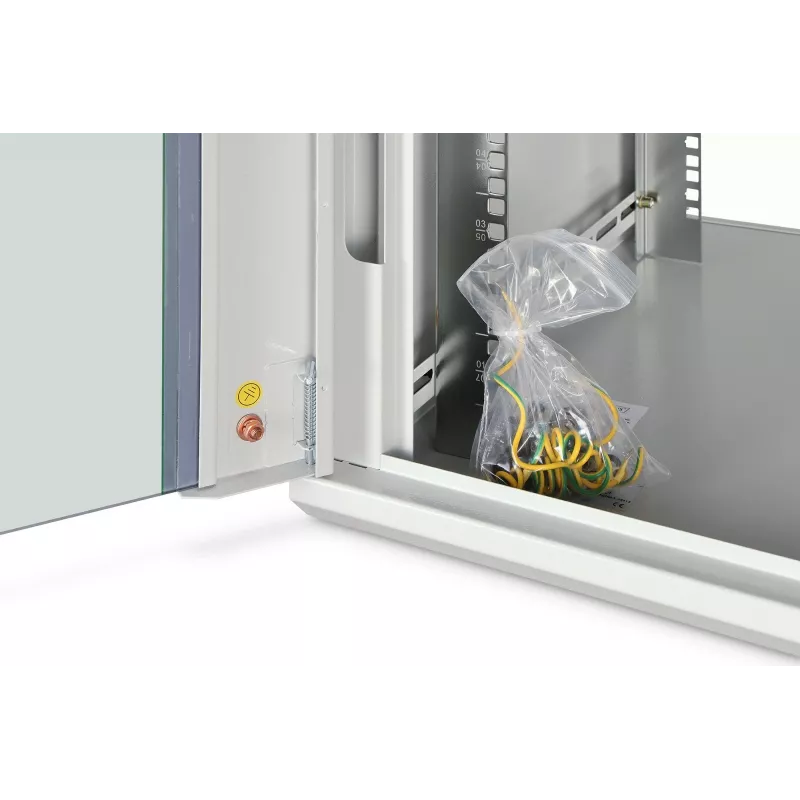

• Maanduspunktid põhjas, külgpinnal ja esiuksel

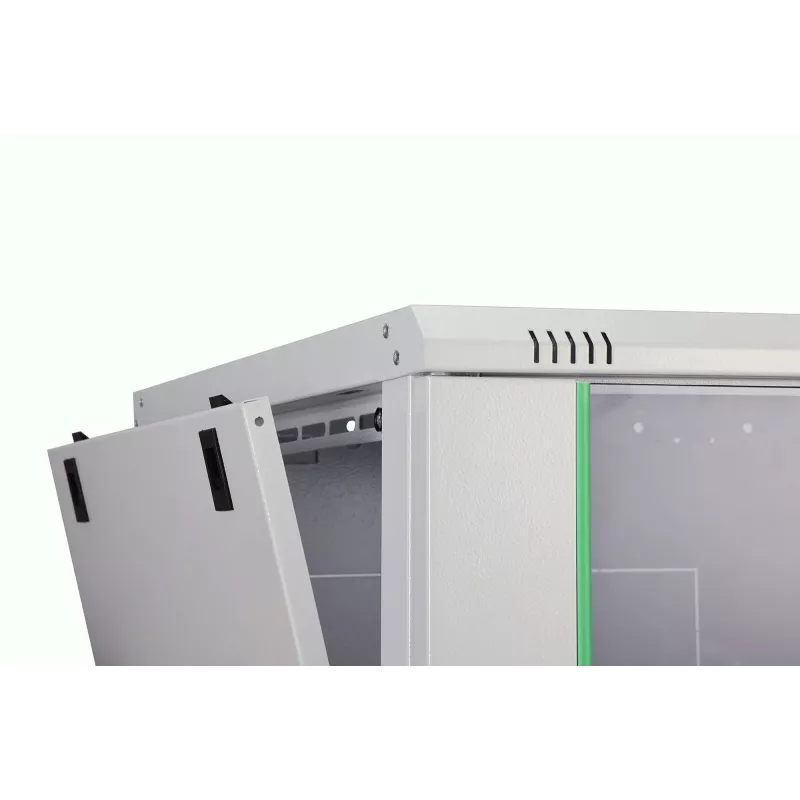

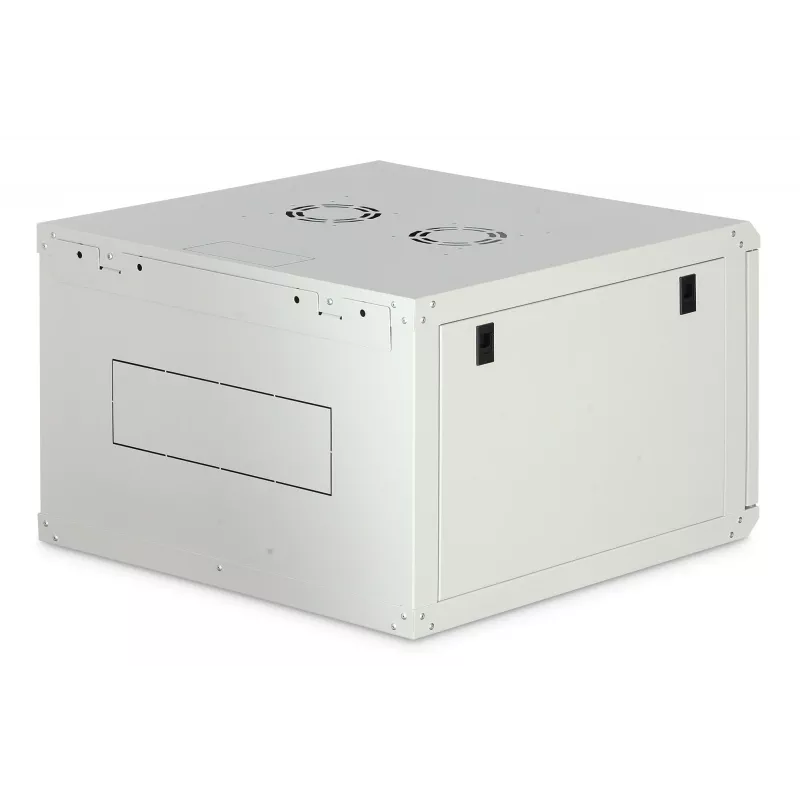

• Eemaldatavad külgpaneelid, esi- ja tagauksed

Kasutusjuhend

Pakkige lamepakendis kapp lahti ja järgige kaasasolevaid montaažijuhiseid paneelide, ukse ja siinide paigaldamiseks. Kinnitage kaasasolev seinale kinnitamise plaat sobivale kandvale seinale, seejärel kinnitage kokkupandud korpus plaadile. Paigaldage 19" seadmed galvaniseeritud profiilsiinidele, reguleerides siinide sügavust vastavalt seadme paigaldussügavusele (standardne maksimaalne paigaldussügavus 369–470 mm). Marsruutige kaablid läbi eelnevalt stantsitud avade taga, katusel või põhjas ja kasutage integreeritud kaablihaldusfunktsioone kaablite korrastamiseks. Vajadusel paigaldage ventilaatorimoodul katuseavasse ja veenduge, et maanduspunktid on korralikuks maandamiseks ühendatud. Lukustage esiuks võtmega, kui on vaja juurdepääsu kontrolli.

Mida kaaluda enne ostmist

• Kontrollige vajalikku rack-ühikute arvu ja seadmete sügavust, et veenduda, et 7U ja paigaldussügavus on piisavad
• Veenduge, et seadmete kogukaal ei ületa 60 kg kandevõimet
• Veenduge, et paigalduskoht on siseruumides ja vastab IP20 tingimustele (kuiv, vähese tolmuga)
• Planeerige kinnituspinna tugevus ja sobivad kinnitusvahendid seinale paigaldamiseks
• Arvestage kokkupanekuaja ja vajalike põhiliste tööriistadega monteerimata tarnimise korral

Soovitused

Asetage raskemad seadmed kapi alumisse ossa stabiilsuse tagamiseks, kinnitage kõik seadmed 19" siinidele ja jaotage kaal ühtlaselt. Hoidke ventilaatorimoodulid ja ventilatsiooniteed takistusteta, et tagada tõhus jahutus. Kasutage eelnevalt stantsitud kaablisisestusavasid ja kaablihaldusvõimalusi, et minimeerida pistikute pinget ja hoida kaablid korras, et hõlbustada hooldust.
