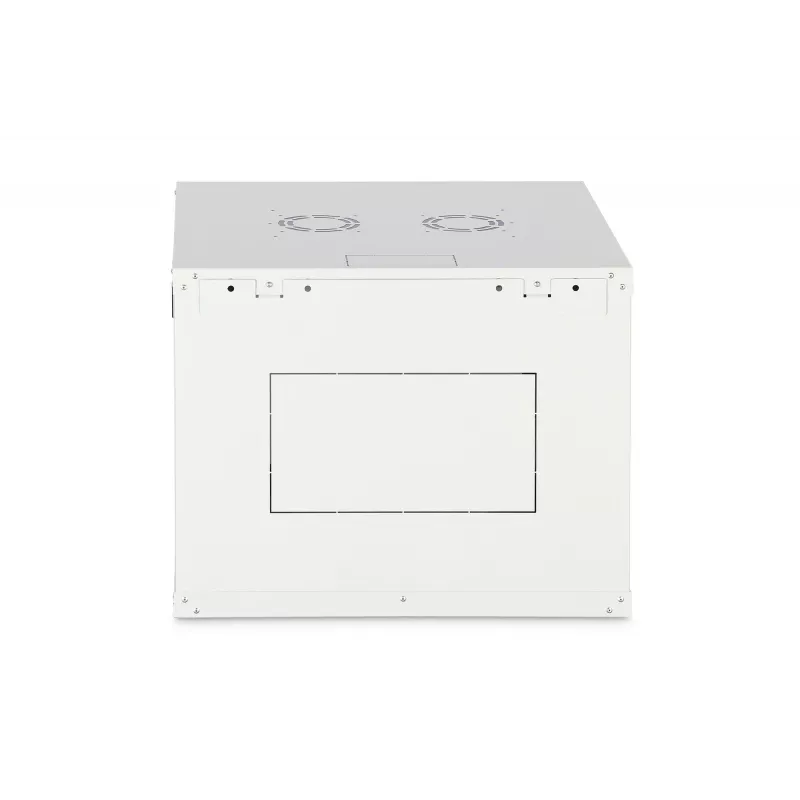

Seinale kinnitatav 19-tolline riiulikapp DIGITUS Dynamic-N DN-37106 — 9U, 600x600 mm, IP20, võtmelukk

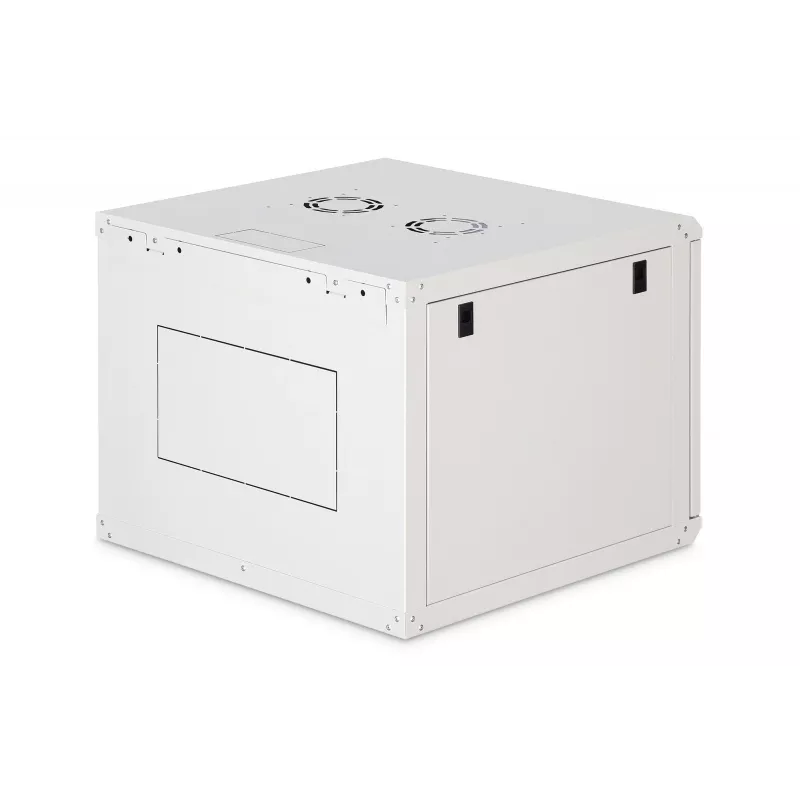

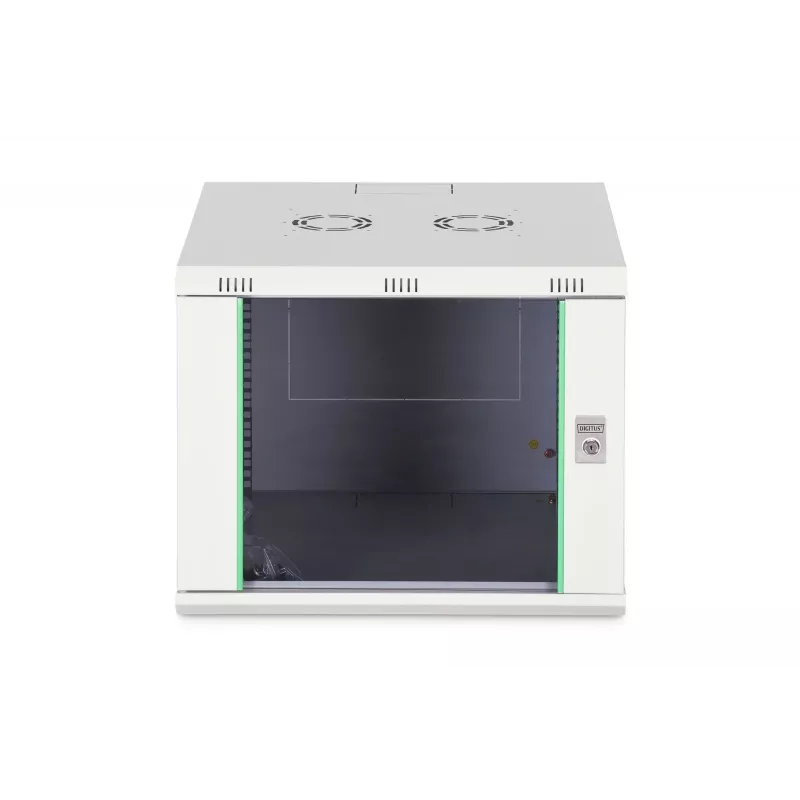

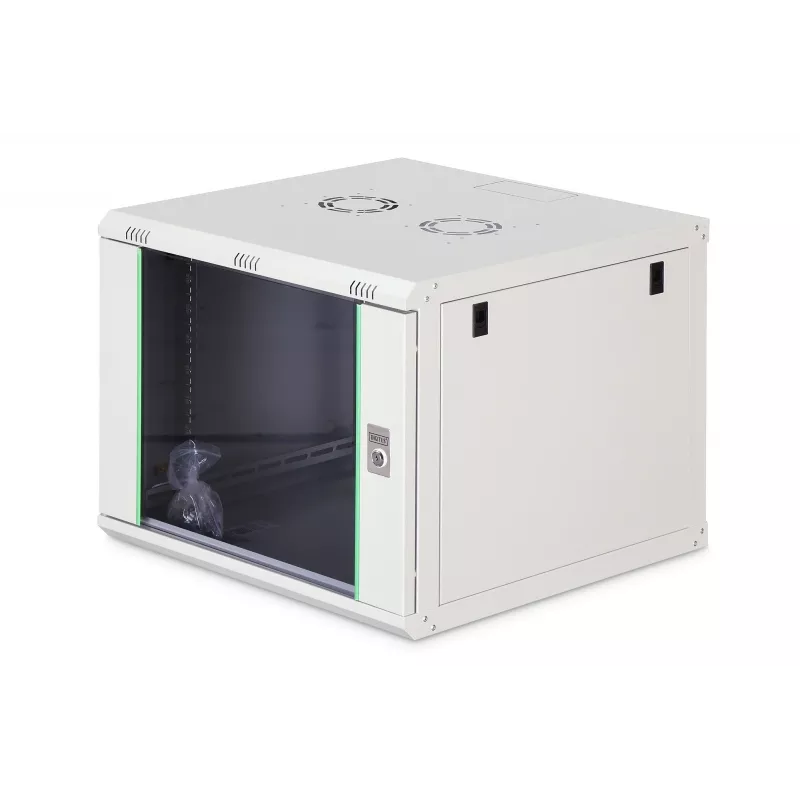

DIGITUS Dynamic-N DN-37106 on seinale kinnitatav 19" riiulikapp, mis on mõeldud väikestele serveri-, võrgu- ja telekommunikatsiooniseadmete paigaldustele. See kokkupanemata 9U korpus mõõtmetega 600×600 mm (L×S) pakub IP20 kaitset. 1,0–1,2 mm pulbervärvitud lehtterasest helehalli värvi konstruktsioon sisaldab reguleeritavaid 19" profiilsiine ees ja taga, kaablisisestuspunkte taga, katusel ja põhjas, ventilatsiooniavasid ning lukustatavat eesmist ust terasraami ja turvaklaasiga. Seade talub maksimaalselt 60 kg koormust ja tarnitakse kokkupanemata kujul, et hõlbustada transporti ja paigaldust.

Eelised

Kapp pakub kompaktset ja töökindlat kinnituslahendust aktiivsete ja passiivsete seadmete riiulitele reguleeritavate sisemiste siinide ja tähistatud kõrgusühikutega, mis muudab seadmete paigaldamise lihtsaks. Eelnevalt stantsitud kaablisisendid ja ventilaatorimooduli jaoks ettevalmistatud katus lihtsustavad kaablite juhtimist ja ventilatsiooni uuendamist. Eemaldatavad külgpaneelid ja lukustatav esiuks parandavad juurdepääsu ja turvalisust, samas kui pulbervärvitud teraskonstruktsioon tagab mehaanilise stabiilsuse ja korrosioonikindluse tavalistes siseruumide paigaldustes.

Sobib (ülesanded / kasutusjuhud)

• Väikeste võrgukommutaatorite, patch-paneelide ja ruuterite kinnitamine kontori- või serveriruumi seintele
• Telekommunikatsiooniseadmete kindlustamine sidekappides või võrgukappides, kus põrandapind on piiratud
• Seire-, turva- või servarvutusseadmete paigutamine, mis vajavad 19" 9U kinnitust
• Keskkonnad, kus on vaja põhikaitset ja kontrollitud juurdepääsu (IP20 siseruumides kasutamiseks)

Millal see ei pruugi sobida

See kapp on mõeldud siseruumides kasutamiseks, kus IP20 kaitse on piisav, ning ei ole kavandatud välistingimustes ega tolmustes/märgades keskkondades, mis nõuavad kõrgemat sissetungimisvastast kaitset. See talub kuni 60 kg paigaldatud seadmeid; raskemate koormuste või suuremate paigaldiste korral tuleks kaaluda eraldiseisvat või suurema kandevõimega kappi.

Peamised tehnilised andmed

• Riiuli maht: 9U
• Mõõtmed (L×S): 600×600 mm
• Kõrgus: 196 mm
• Maksimaalne seadmekoormus: 60 kg
• Kaitseaste: IP20
• Materjal ja konstruktsioon: 1,0–1,2 mm pulbervärvitud lehtteras turvaklaasist esiosaga

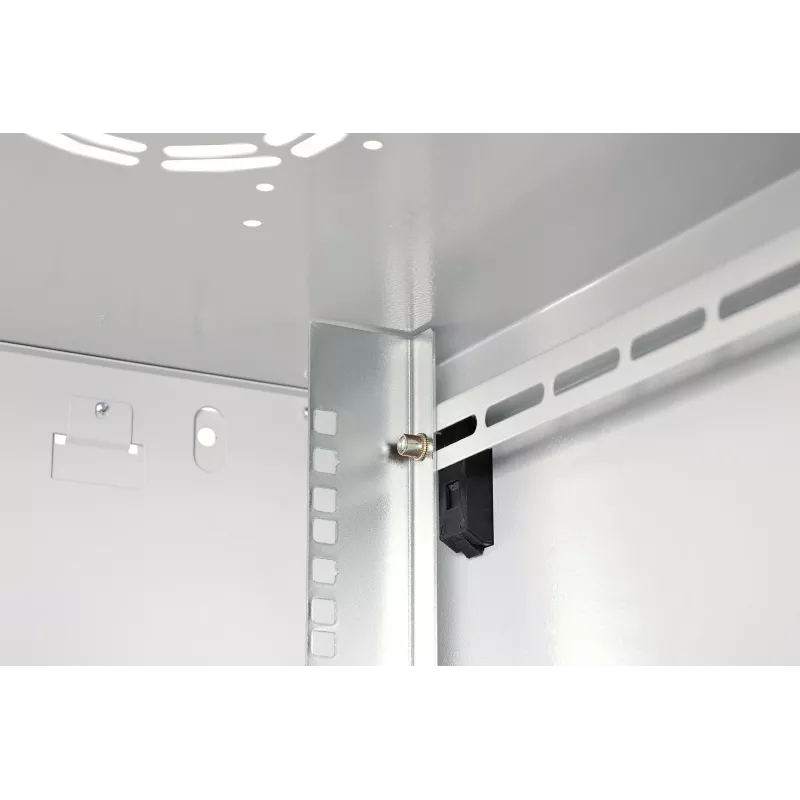

• 19" profiilsiinid ees ja taga, tsingitud, sügavuse reguleeritavad ja kõrguse tähistusega
• Kaablisisestus: eelnevalt stantsitud väljalõiked taga, katusel ja põhjas
• Ventilatsioon: ventilatsiooniavad ja katus ettevalmistatud ventilaatorielemendi jaoks

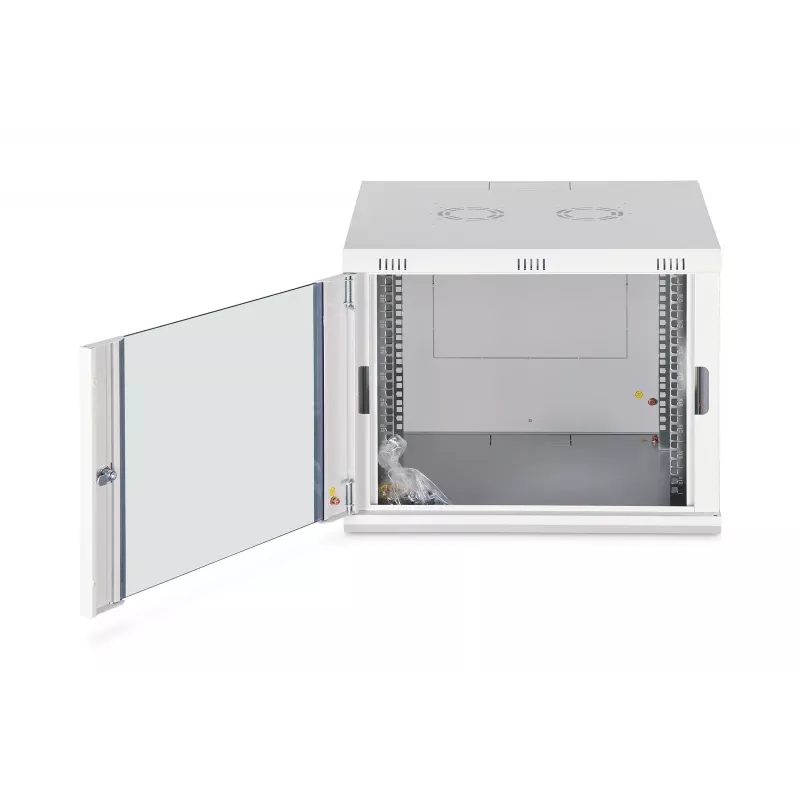

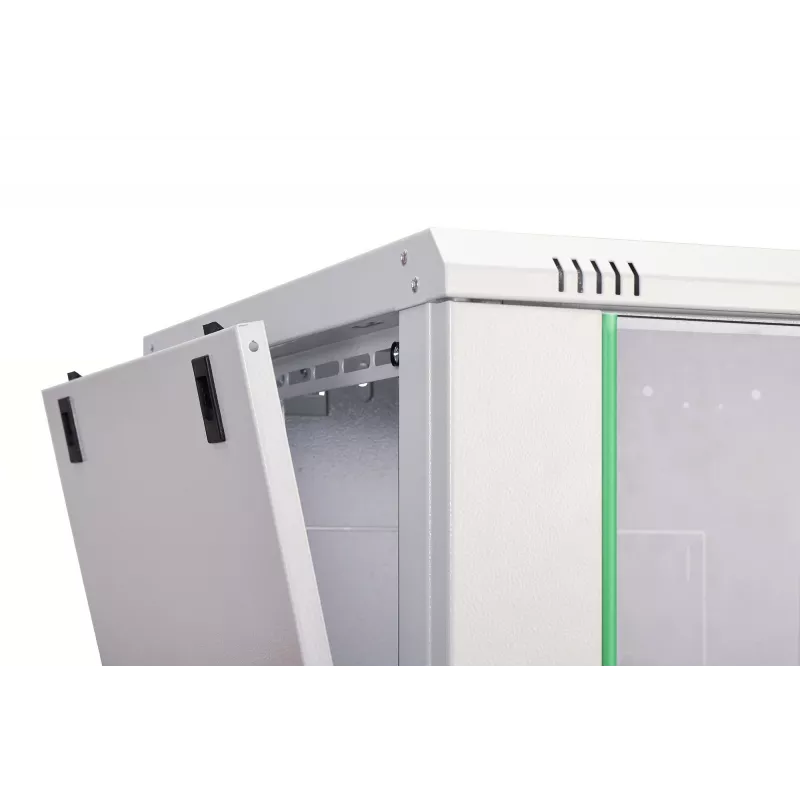

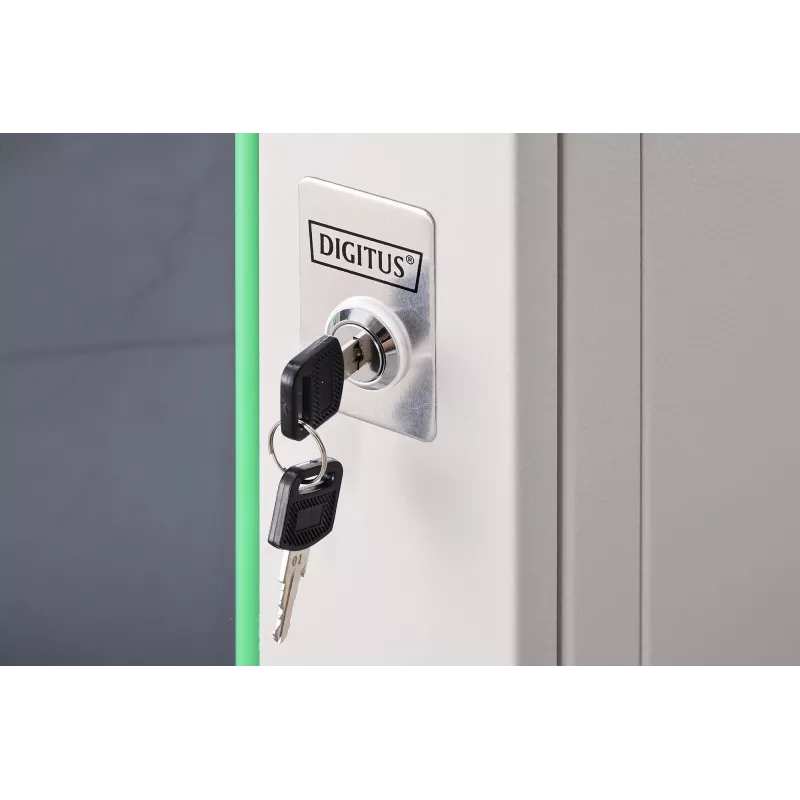

• Juurdepääs: eemaldatavad külgpaneelid, eemaldatav tagauks, lukustatav esiuks 1-punktilise luku ja 230° avanemisnurgaga
• Värvus: helehall

Kuidas kasutada

Pakendage lahti lamedalt pakitud kapp ja järgige kaasasolevaid kokkupanekujuhiseid paneelide, uste ja siinide kinnitamiseks. Kõigepealt kinnitage kaasasolev seinaplaat sobivale kandvale seinale vajalikul kõrgusel, tagades õige kinnituse kapi ja seadmete kaalu jaoks. Pange korpus plaadi ümber kokku, paigaldage ja reguleerige 19" profiilsiinid vajalikule sügavusele ning paigaldage seadmed alates kõige madalamast U-positsioonist. Juhtige kaablid läbi eelnevalt stantsitud sisestuste põhjas, taga või katusel ning kasutage kaablihaldusfunktsioone toite- ja andmekaablite eraldamiseks. Kui on vaja täiendavat väljatõmmet või aktiivset jahutust, paigaldage sobiv ventilaatoriseade ettevalmistatud katusealal. Lukustage esiuks võtmelukuga, et piirata juurdepääsu.

Mida enne ostmist arvestada

• Kontrollige oma seadmete jaoks vajalikku sisemist paigaldussügavust (standardne maksimaalne paigaldussügavus: u 369–470 mm)
• Veenduge, et seadmete kogukaal ei ületa 60 kg koormuspiiri
• Veenduge, et IP20 kaitseaste sobib kavandatud sisekeskkonda
• Planeerige seina kinnituspunktid ja veenduge, et paigalduspind suudab kanda kapi ja seadmete kaalu

Soovitused

Paigaldage kapp tugevale seinale, kasutades sobivaid ankruid; jaotage rasked seadmed siinide vahel ühtlaselt ja kinnitage kõik seadmed korralike 19" kinnitusdetailidega. Kasutage eelnevalt stantsitud katusel olevat ava ventilaatori jaoks, kui temperatuur või õhuvool tekitab muret, ning hoidke kaablirajad korras, et säilitada õhuvoolu ja lihtsustada hooldust.
