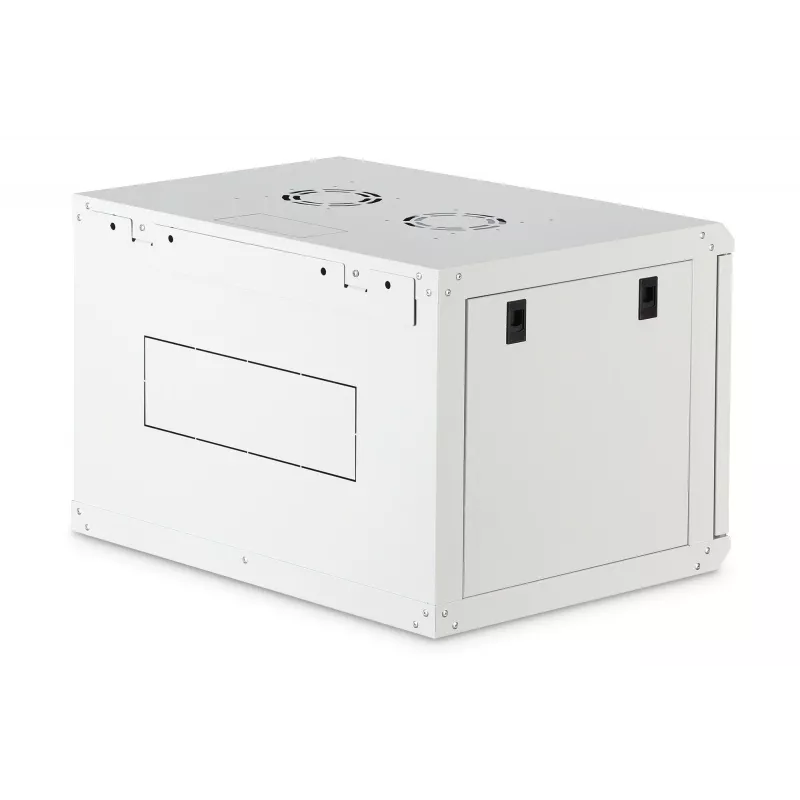

Seinale kinnitatav 19-tolline püstikkapp DIGITUS Dynamic‑N DN-37100, 7U, 600x450 mm (LxS), IP20, helehall, monteerimata

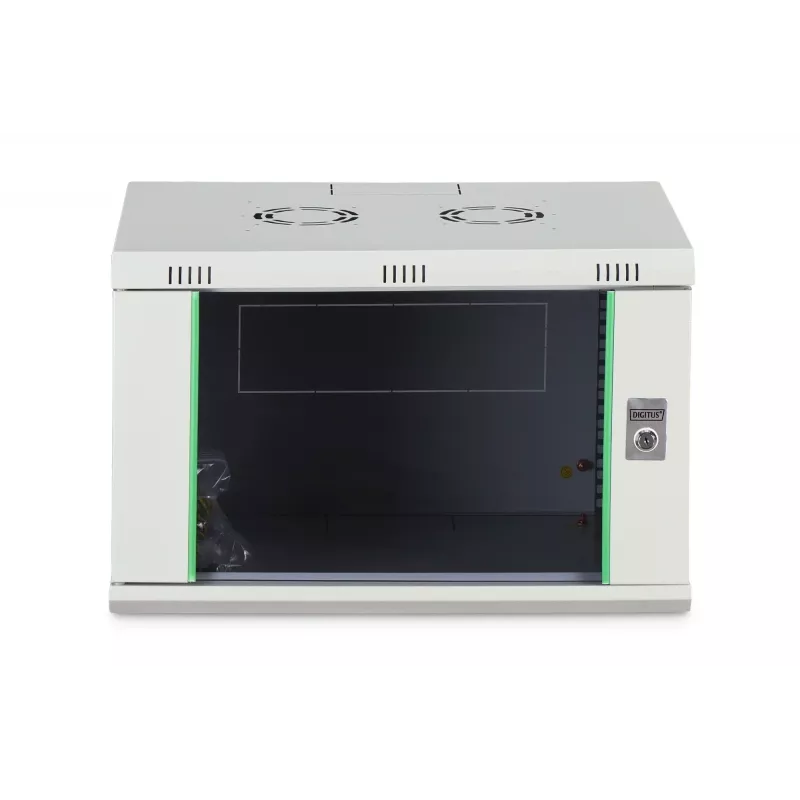

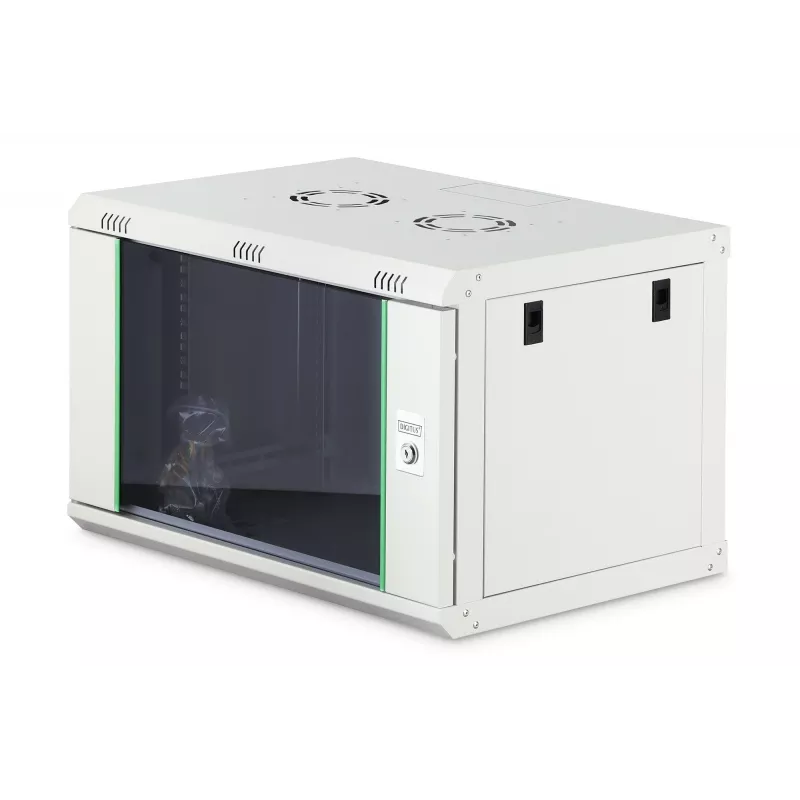

DIGITUS Dynamic‑N DN-37100 on 7U, seinale kinnitatav 19" püstikkapp, mis on mõeldud väikestele võrgu- ja telekommunikatsioonipaigaldistele. See pakub 600 x 450 mm kinnitusala (LxS), IP20 kaitset ja lukustatavat turvaklaasist ust terasraamiga. Kapp tarnitakse monteerimata, et transport oleks ruumisäästlikum, ning sellel on reguleeritavad 19" profiilsiinid ees ja taga, eelnevalt stantsitud kaablisisestusavad, ventilatsiooniavad ja võimalused ventilaatori paigaldamiseks. Kapp on ehitatud töökindlast 1,0–1,2 mm terasplekist, helehalli pulbervärvkattega, toetab kuni 60 kg paigaldatud seadmeid ning sisaldab kaablikorraldust ja võtmega lukku põhilise füüsilise turvalisuse tagamiseks.

Eelised

DN-37100 ühendab kompaktsed mõõtmed standardse 19" paigaldusega, võimaldades võrgukommutaatorite, patch-paneelide ja väikeserverite korrakindlat paigaldamist kontorites, serveriruumides või tehnilistes kappides. Reguleeritavad, tsingitud profiilsiinid koos kõrgusühikute märgistusega lihtsustavad monteerimist ja tagavad ühilduvuse standardse püstikvarustusega. Eelnevalt stantsitud kaablisisestused katusel, taga ja põhjas ning eemaldatavad külgpaneelid parandavad kaablikorraldust ja juurdepääsu, samas kui ventilatsiooniavad ja ventilaatorile valmis katus muudavad passiivse või aktiivse jahutuse lihtsaks. Kapp tarnitakse monteerimata, mis vähendab tarne mahtu ja võimaldab seda kohapeal kokku panna.

Sobib

• Väikesed võrgukapid kontorikommutaatoritele, patch-paneelidele ja ruuteritele
• Sidekapid ja seadmeruumid, kus põrandapinda on vähe
• Keskkonnad, mis vajavad lukustatavat, kompaktset 19" kesta seire- või sideseadmetele
• Asukohad, kus põrandapinna säästmiseks eelistatakse seinale kinnitamist

Kui see ei pruugi sobida

See kapp on mõeldud siseruumide paigalduseks, põhilise keskkonnakaitsega (IP20) ja ei sobi välistingimustesse ega tolmustesse, niisketesse või söövitavatesse keskkondadesse. 7U mahutavuse ja maksimaalse soovitatava koormusega 60 kg ei ole see piisav suuremate serverikappide, tiheda varustuse või raskete toitejaotusseadmete jaoks.

Peamised tehnilised andmed

• Püstiku mahutavus: 7U

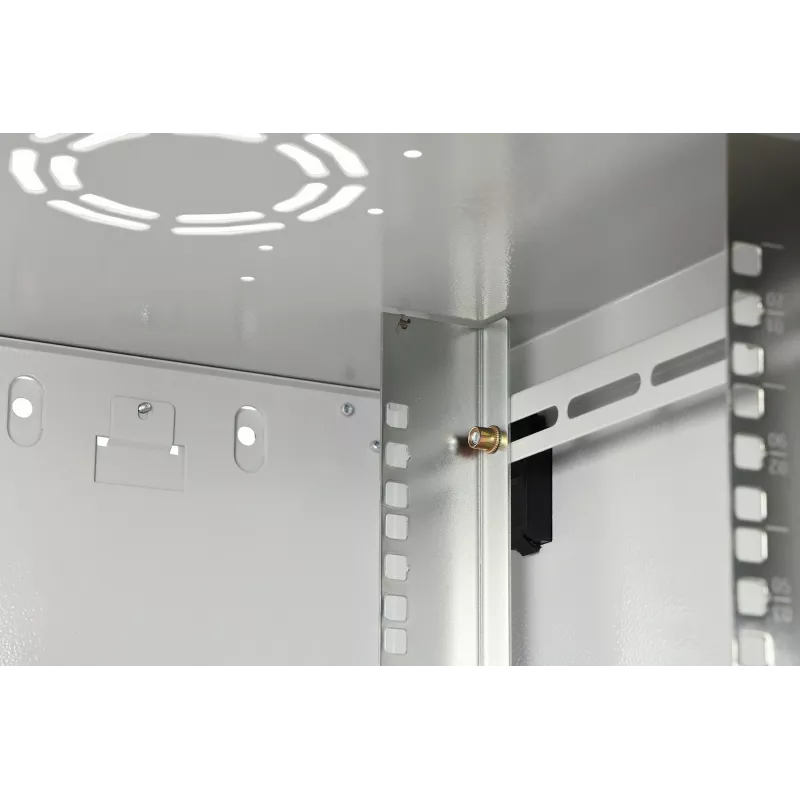

• Paigalduslaius: 483 mm (19") profiilsiinid, ees ja taga, tsingitud ja sügavuse reguleerimisega
• Sisemine kinnitusala (LxS): 600 x 450 mm
• Väline kõrgus: 385 mm
• Maksimaalne soovitatav seadmekoormus: 60 kg
• Konstruktsioonimaterjal: 1,0–1,2 mm terasplekk; eesuks turvaklaasi ja terasraamiga
• Kaitseaste: IP20
• Viimistlusvärv: helehall (pulbervärvkattega)

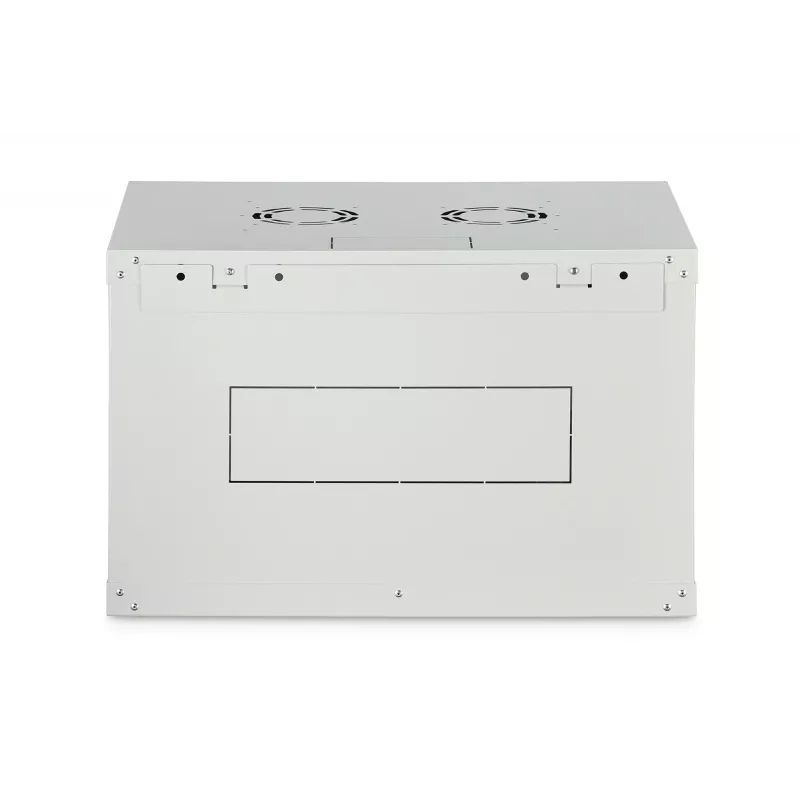

• Kaablisisestus: eelnevalt stantsitud avad katusel, taga ja põhjas
• Ventilatsioon: ventilatsiooniavad ja ettevalmistatud ventilaatori kinnitus katusel

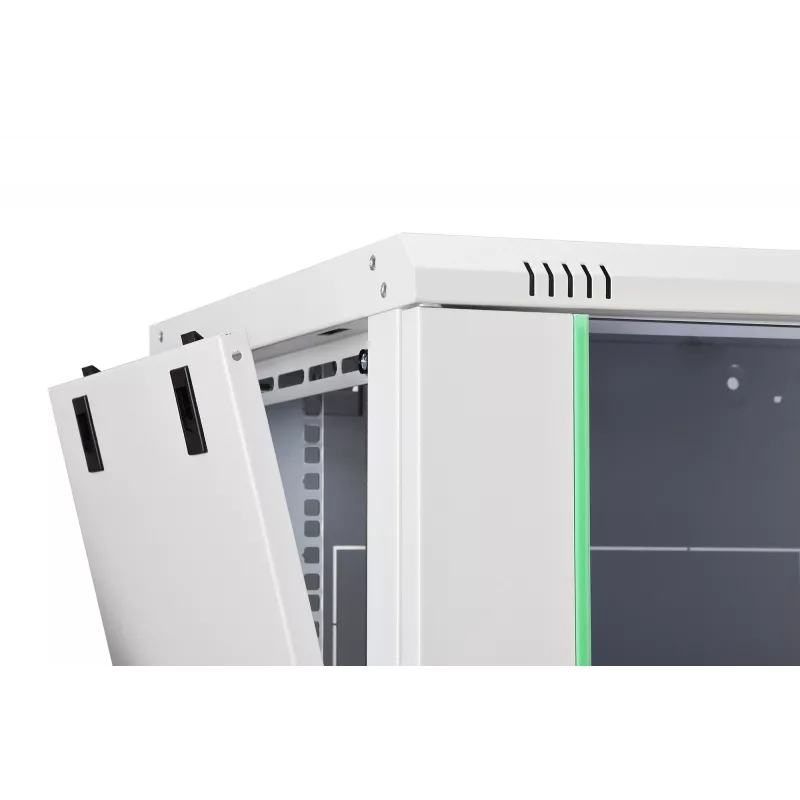

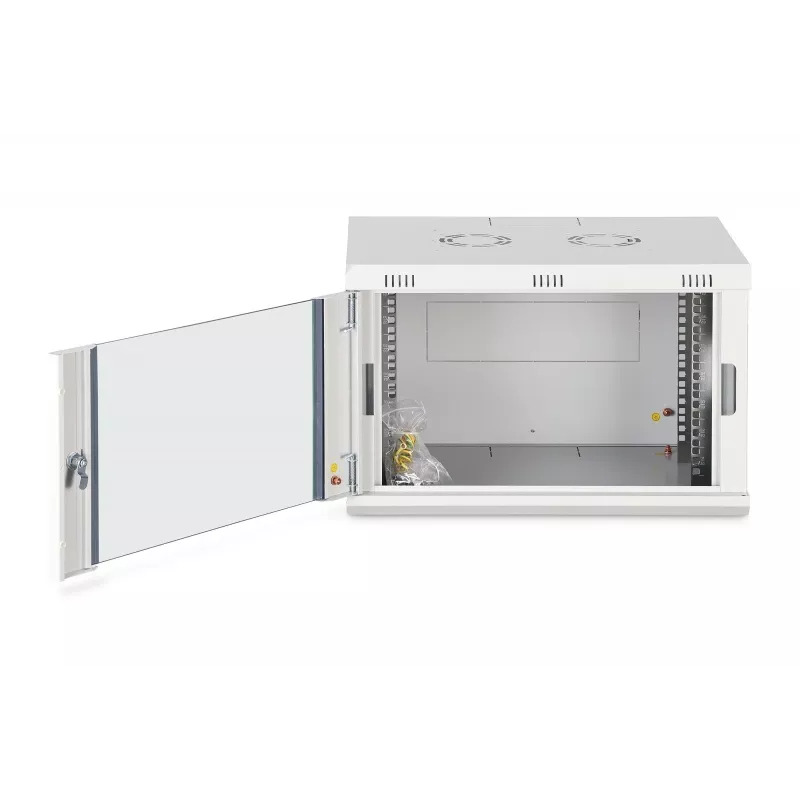

• Juurdepääs: eemaldatav eesuks, eemaldatav tagauks, eemaldatavad külgpaneelid

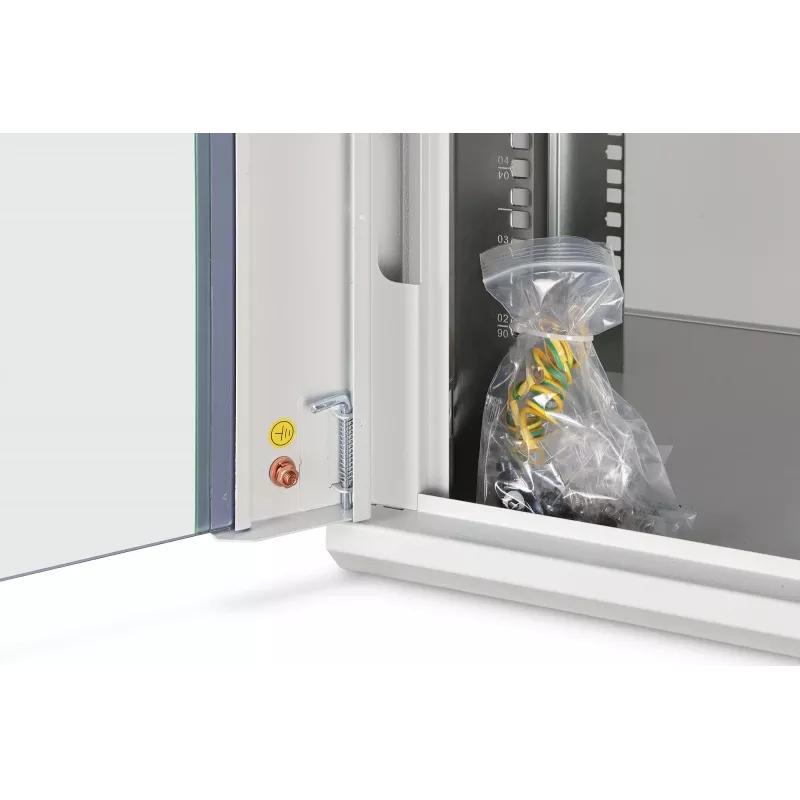

• Maanduspunktid: mitu maanduspunkti on ette nähtud

Kasutamine

Pakkige kapp lahti ja järgige kaasasolevaid monteerimisjuhiseid, et kinnitada esmalt kinnitusplaat seinale, seejärel kinnitage monteeritud korpus. Paigaldage reguleeritavad 19" profiilsiinid vajalikule sügavusele, kasutades kõrgusühikute märgistust seadmete joondamiseks. Suunake võrgu- ja toitekaablid läbi eelnevalt stantsitud avade katusel, taga või põhjas ning kinnitage need kaasasolevate kaablikorralduskomponentidega. Paigaldage seadmed esiküljelt 7U ruumi, võttes arvesse paigaldussügavuse vahemikku. Kui on vaja aktiivset jahutust, paigaldage ühilduv ventilaatorimoodul ettevalmistatud katusealale ja veenduge, et ventilatsiooniavad jäävad takistusteta. Pärast paigaldamise lõpetamist lukustage eesuks põhilise füüsilise turvalisuse tagamiseks.

Mida enne ostmist kaaluda

• Veenduge, et seadmete mõõtmed ja paigaldussügavus sobivad 219–320 mm komponentide paigaldusvahemikku
• Kontrollige, et seadmete kogukaal ei ületa 60 kg maksimumi
• Veenduge, et kavandatav paigalduskoht on siseruumides ja vastab IP20 keskkonnatingimustele
• Planeerige kaablikorraldus, arvestades eelnevalt stantsitud sisenemispunkte ja vajalikke kaablikorraldustarvikuid
• Varuge aega kohapealseks monteerimiseks ja seinale kinnitamiseks; vajalikud tööriistad on vajalikud

Soovitused

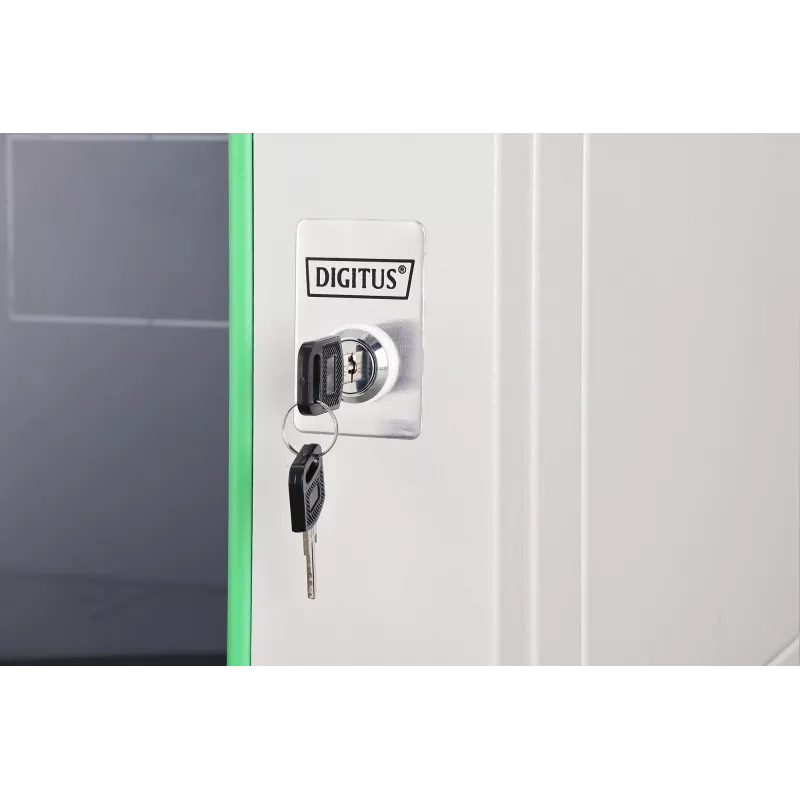

Kasutage DN-37100 struktureeritud, väikesemahuliste võrgupaigaldiste jaoks, kus on vaja kompaktset, lukustatavat 19" seinakappi. Asetage raskemad komponendid 7U ruumi alumisse ossa, kinnitage kõik maandusühendused ja hoidke ventilatsiooniavad vabad; kui mitu aktiivset seadet toodavad soojust, paigaldage ventilaatorimoodul ettevalmistatud katusealale, et tagada töökindel töö.
