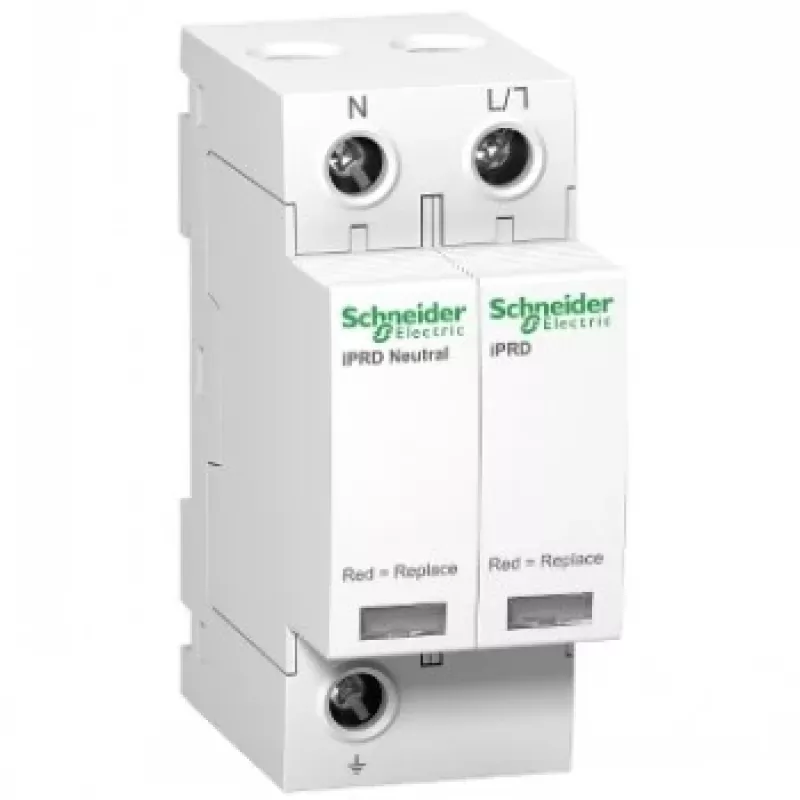

Schneider Electric Acti 9 iPRD Liigpingekaitse Tüüp 2+3 1P+N 8kA

Schneider Electric Acti 9 iPRD liigpingekaitse (SPD) on suure jõudlusega kombineeritud tüüp 2+3 piiraja, mis on ette nähtud madalpinge elektripaigaldiste kaitsmiseks siirdepingete eest. Sobib 1-faasi + nulljuhtme (1P+N) võrkudele. See kompaktne DIN-liistule paigaldatav seade ühendab endas nii põhi- kui ka peenkaitsme, lihtsustades paigaldust ja säästes ruumi.

Eelised

Ühendab tüüp 2 ja tüüp 3 kaitse ühes moodulis, vähendades vajadust mitme seadme järele. Sellel on eemaldatav kassett lihtsaks hoolduseks ja visuaalne olekuindikaator (roheline/punane lipp) kiireks töökontrolliks. Vastab standarditele IEC 61643-11 ja EN 61643-11, tagades usaldusväärse jõudluse.

Sobib

• Elamu- ja ärikilpidele
• Tundlike elektroonikaseadmete kaitseks
• Ühefaasilistele TN- ja TT-süsteemidele

Peamised tehnilised andmed

• SPD tüüp: Tüüp 2 + Tüüp 3
• Võrgu konfiguratsioon: 1P+N (1 faas + nulljuhe)
• Maksimaalne pidev tööpinge (Uc): 275 V AC
• Nimilahendusvool (In): 5 kA (L-N, N-PE)
• Maksimaalne lahendusvool (Imax): 8 kA (L-N, N-PE)
• Pingekaitse tase (Up): <1,2 kV (L-N), <1,5 kV (N-PE)
• Lühisetalitlusvõime (Isccr): 50 kA
• Paigaldus: DIN-liist, 2 moodulit (36 mm)
• Kaitseaste: IP20 (klemmid), IP40 (esikülg)
• Töötemperatuur: -25 kuni 60 °C
• Tehnoloogia: Metalloksiidvaristor (MOV)

Soovitused

Optimaalse kaitse tagamiseks paigaldage see SPD peakilbi. Veenduge, et maandus ja potentsiaaliühtlustus vastavad kohalikele eeskirjadele. Kontrollige regulaarselt olekuindikaatorit ja vahetage kassett, kui punane lipp on nähtav.
