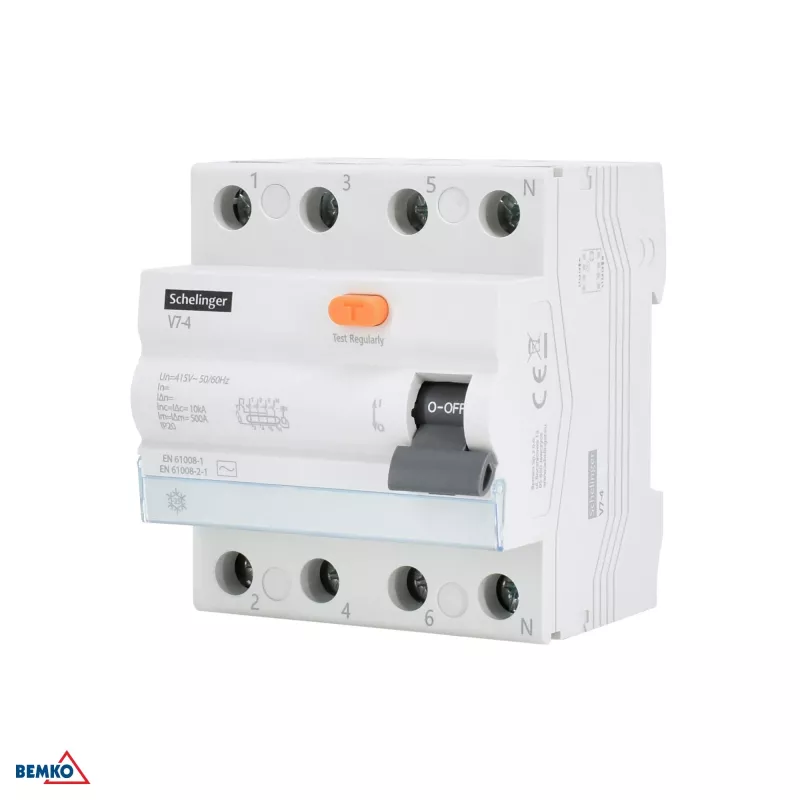

SCHELINGER Rikkevoolukaitselüliti AC 4P 63A 30mA

SCHELINGER A03-V7-4-63-030 on kvaliteetne rikkevoolukaitselüliti (RCD), mis tagab usaldusväärse kaitse maaühenduste eest. AC-tüüpi tundlikkus, 4 poolust, nimivool 63 A ja nimirikkevool 30 mA tagavad ohutuse elamute ja ärihoonete elektripaigaldistes. Vastab standarditele IEC/EN 61008-1.

Eelised

Hetkeline väljalülitus kiireks lahutamiseks; robustne DIN-liistule paigaldus; mehaaniline väljalülituse indikaator selge oleku näitamiseks; testnupp perioodiliseks kontrolliks; suur lühislülitusvõime (6 kA).

Sobib kasutamiseks

• Elamute jaotuskilpides
• Ärihoonete elektrikilpides
• Tööstuslikes juhtimiskappides
• Vooluahelate kaitsel kaudse puute ja tuleohu eest

Peamised tehnilised andmed

• RCD tüüp: AC
• Pooluste arv: 4P (neljapooluseline)
• Nimivool (In): 63 A
• Nimirikkevool (IΔn): 30 mA
• Nimipinge (Ue): 230/400 V AC
• Nimisagedus: 50/60 Hz
• Paigaldusviis: DIN-liist (35 mm)
• Nimilühislülitusvõime (Inc): 6 kA
• Nimirikke sisse- ja väljalülitusvõime (IΔm): 500 A
• Väljalülitustunnus: hetkeline
• Elektriline kestvus: 10 000 tsüklit
• Mehaaniline kestvus: 20 000 tsüklit
• Klemmi võimsus: 1-35 mm² (jäik), 1-25 mm² (painduv)
• Töötemperatuuri vahemik: -25°C kuni +40°C
• Kaitsetase: IP20 (klemmid), IP40 (korpus paigaldatuna)
• Standarditele vastavus: IEC/EN 61008-1
• Testnupp: Jah
• Väljalülituse indikaator: mehaaniline lipp

Soovitused

Optimaalse ohutuse tagamiseks testige RCD-d kord kvartalis testnupu abil. Paigaldus peab toimuma kvalifitseeritud elektriku poolt. Seade sobib kasutamiseks TN-, TT- ja IT-süsteemides.
