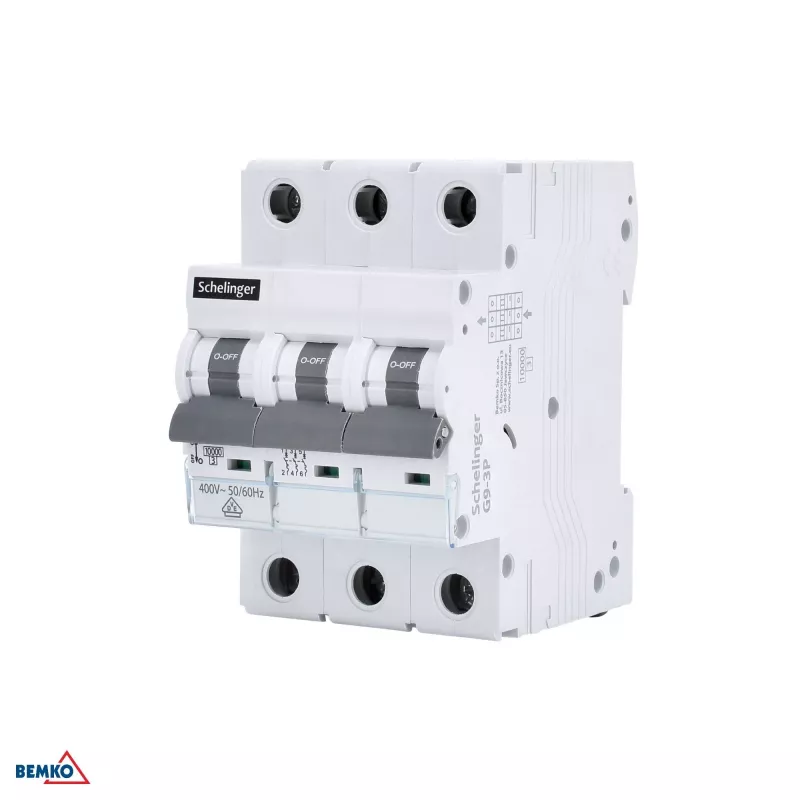

SCHELINGER Miniature Circuit Breaker 10kA 3P B 20A VDE

SCHELINGER A02-G9-3P-B20 on kvaliteetne miniatuurkaitselüliti (MCB), mis on ette nähtud usaldusväärseks ülevoolukaitsmiseks elektripaigaldistes. Nimilühislülitusvõimega 10 kA ja B-väljalülituskarakteristikuga tagab see ohutu väljalülitamise lühiste ja ülekoormuste korral. See 3-pooluseline MCB on nimivooluga 20 A ja vastab standarditele IEC/EN 60898-1 ja VDE, mistõttu sobib see elamu-, äri- ja tööstusrakendustesse.

Eelised

See MCB pakub tugevat kaitset suure lülitusvõimega, tagades ohutuse ja töökindluse. Selle kompaktne 3-mooduliline disain säästab ruumi DIN-riiulil ning kruviühendused võimaldavad lihtsat paigaldust kuni 25 mm² juhtmetega. Termomagnetiline vabastusmehhanism tagab täpsed väljalülituskarakteristikud, samas kui kaitseaste IP20 kaitseb tahkete esemete eest.

Sobib kasutamiseks

• Ülevoolukaitse jaotuskilpides
• Valgustus- ja pistikupesaringid elamutes
• Äri- ja kergtööstuse elektrisüsteemid
• Rakendused, mis nõuavad VDE-sertifikaati

Peamised tehnilised andmed

• Toote tüüp: Miniatuurkaitselüliti (MCB)
• Pooluste arv: 3P
• Nimivool (In): 20 A
• Väljalülituskarakteristik: B
• Nimilühislülitusvõime (Icn): 10 kA
• Nimipinge (Ue): 230/400 V AC
• Sagedus: 50/60 Hz
• Paigaldusviis: DIN-riiul
• Standarditele vastavus: IEC/EN 60898-1, VDE
• Klemmi tüüp: Kruviühendused
• Klemmi võimsus: 1-25 mm² (täis-/keerdjuhe)
• Kaitseaste: IP20
• Elektriline vastupidavus: 10 000 tsüklit
• Mehaaniline vastupidavus: 20 000 tsüklit
• Töötemperatuuri vahemik: -25°C kuni +55°C
• Energia piiramise klass: 3
• Liigpingekategooria: III
• Saasteaste: 2
• Lühisevabastuse karakteristik: Termomagnetiline
• Mooduli laius: 3 moodulit (u. 54 mm)

Soovitused

Optimaalse jõudluse tagamiseks paigaldage MCB kvalifitseeritud elektriku poolt ja kasutage seda ettenähtud nimiväärtuste piires. Ohutuse säilitamiseks on soovitatav regulaarne testimine.
