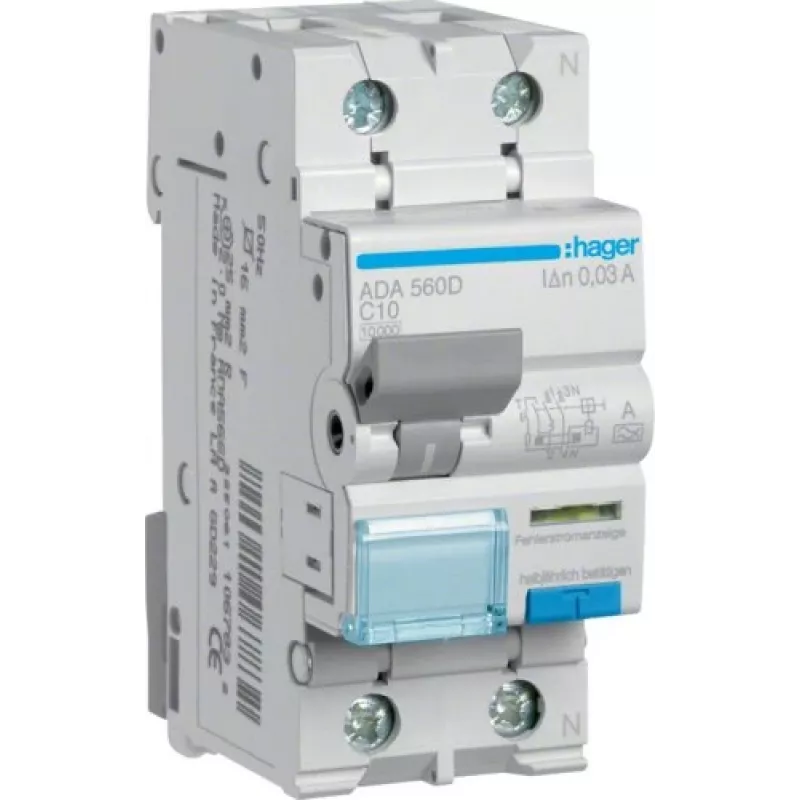

Hager ADA560D RCBO 1P+N 10A C-kõverusega 30mA Tüüp A 10kA 230V

10 kA lühisvoolu katkestusvõimega ja 30 mA rikkevoolu nimiväärtusega Hager ADA560D RCBO pakub tugevat kaitset kuni 10 A vooluahelatele, ühendades ülekoormuse, lühise ja maalekke kaitse ühes modulaarses seadmes.

Ülevaade

Hager ADA560D on rikkevoolukaitsega kaitselüliti (RCBO), mis on konstrueeritud DIN-liistule paigaldamiseks elu- ja ärihoonete jaotuskilpidesse. See kaitseb ühefaasilisi vooluahelaid nimivooluga 10 A ja C-kõverusega rakendumiskarakteristikuga, muutes selle sobivaks koormustele mõõduka käivitusvooluga, nagu valgustus, pistikupesad ja väikesed mootorid. Seade tuvastab A-tüüpi rikkevoolusid (vahelduv- ja pulseeriv alalisvool) tundlikkusega 30 mA, pakkudes isikukaitset elektrilöögi ja maandusrike põhjustatud tuleohtude eest.

Mida tasub esile tõsta

• Kombineeritud kaitse: integreerib MCB ja RCD funktsioonid 2 mooduli laiuselt, säästes ruumi ja lihtsustades paigaldust.
• Suur katkestusvõime: 10 kA Icn tagab usaldusväärse katkestuse tõsiste lühisvoolude korral, suurendades süsteemi ohutust.
• A-tüüpi rikkevoolu tuvastus: käsitleb nii vahelduv- kui ka pulseerivaid alalisvoolu rikkevoolusid, sobides kaasaegsetele elektroonilistele koormustele.
• Lai klemmivahemik: võtab vastu jäikaid juhte 1 kuni 25 mm² ja painduvaid juhte 1 kuni 16 mm² mitmekülgseks juhtmestikuks.
• Energia piiramise klass 3: pakub suurepärast voolu piiramise jõudlust, vähendades läbivat energiat ja kaitstes allavoolu seadmeid.

Tehnilised andmed

• Pooluste arv: 1P+N (1 kaitstud poolus + neutraal)
• Nimivool (In): 10 A
• Rikkevoolu nimiväärtus (IΔn): 30 mA
• Rakendumiskarakteristik: C-kõverus (magnetiline rakendumine 5-10 In)
• Lühisvoolu katkestusvõime (Icn): 10 kA
• Nimipinge (Ue): 230 V AC
• Sagedus: 50/60 Hz
• Paigaldustüüp: DIN-liist (35 mm)
• Mooduli laius: 2 moodulit (umbes 35 mm)
• Kaitseaste: IP20 (esikülg)
• Ühenduse tüüp: kruviklemmid
• Klemmi mahtuvus: jäik 1-25 mm², painduv 1-16 mm²
• Energia piiramise klass: 3
• Standard: EN 61009-1
• Töötemperatuur: -25 kuni 40 °C

Meie hinnang

Hager ADA560D on usaldusväärne RCBO, mis vastab rangetele ohutusstandarditele, pakkudes samal ajal praktilisi paigalduseeliseid. Selle kompaktne 2-mooduli disain ja suur katkestusvõime muudavad selle suurepäraseks valikuks elektrikutele ja kilbivalmistajatele, kes otsivad usaldusväärset kombineeritud kaitset 10 A vooluahelatele.
