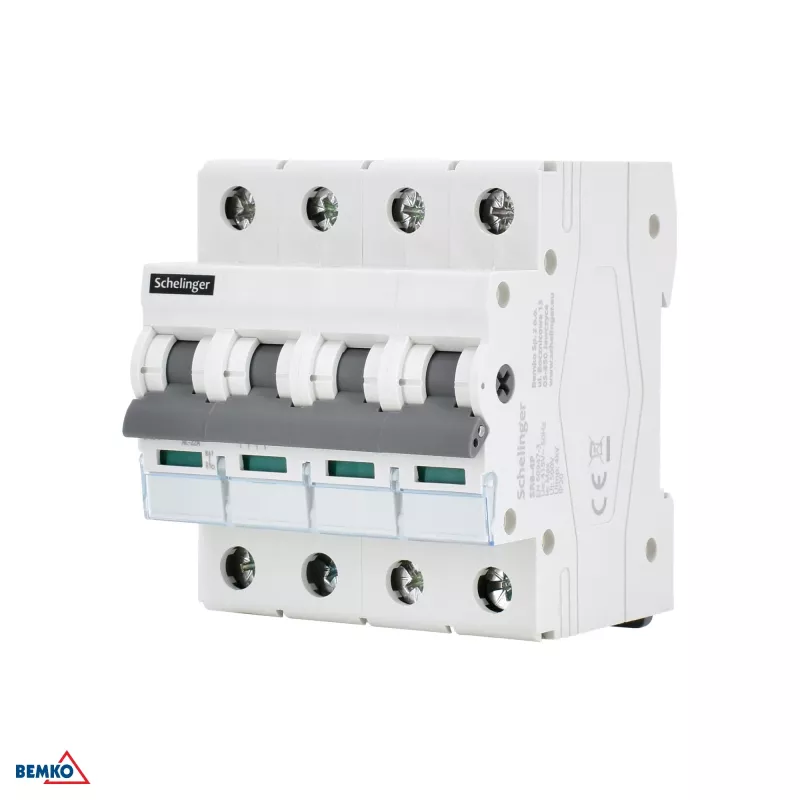

SCHELINGER A11-SR8-4P-063 4P 63A Isolator Switch

SCHELINGER A11-SR8-4P-063 on kvaliteetne 4-pooluseline eralduslüliti, mis on loodud usaldusväärseks elektriisolatsiooniks tööstus- ja äripaigaldistes. Nimivooluga 63 A ja nimipingega 400 V AC tagab see lüliti vooluahelate ohutu lahtiühendamise hoolduseks ja hädaolukorras väljalülitamiseks. Vastavalt standardile IEC/EN 60947-3 pakub see tugevat jõudlust nimitalitluspingega 4 kV ja lühislülitusvõimega 3 kA.

Eelised

See eralduslüliti tagab selge SISSE/VÄLJA asendi näidu, tagades ohutu kasutamise. Selle kompaktne 4-mooduli (72 mm) disain sobib standardsetele DIN-siini (TH35) korpustele, säästes ruumi jaotuskilpides. Suure elektrilise vastupidavusega (10 000 tsüklit) ja mehaanilise vastupidavusega (20 000 tsüklit) tagab see pikaajalise töökindluse. Esikülje kaitseaste IP40 ja klemmide kaitseaste IP20 pakuvad head vastupidavust tolmule ja puudutusele.

Sobib kasutamiseks

• Tööstuslikud elektrikilbid
• Ärihoonete jaotuskilbid
• Masinate hoolduse eralduslülitina
• Hädaolukorras väljalülitamise rakendused

Peamised tehnilised andmed

• Toote tüüp: Eralduslüliti
• Pooluste arv: 4P
• Nimivool (In): 63 A
• Nimipinge (Ue): 400 V AC
• Nimisolatsioonipinge (Ui): 500 V
• Nimitalitluspinge (Uimp): 4 kV
• Sagedus: 50/60 Hz
• Paigaldusviis: DIN-siini (TH35)
• Mooduli laius: 4 moodulit (72 mm)
• Elektriline vastupidavus: 10 000 tsüklit
• Mehaaniline vastupidavus: 20 000 tsüklit
• Kaitseaste (esikülg): IP40
• Kaitseaste (klemmid): IP20
• Töötemperatuur: -25°C kuni +50°C
• Klemmi võimsus (jäik): 1-35 mm²
• Klemmi võimsus (painduv): 1-25 mm²
• Standarditele vastavus: IEC/EN 60947-3
• Näit: SISSE/VÄLJA asend
• Nimilühislülitusvõime (Icm): 3 kA
• Värv: Hall/Valge

Soovitused

Optimaalse jõudluse tagamiseks järgige paigaldamisel õigeid pöördemomendi seadeid ja kasutage sobivaid kaabli suurusi vastavalt klemmi võimsusele. Kontrollige alati ühilduvust olemasoleva DIN-siini süsteemiga.
