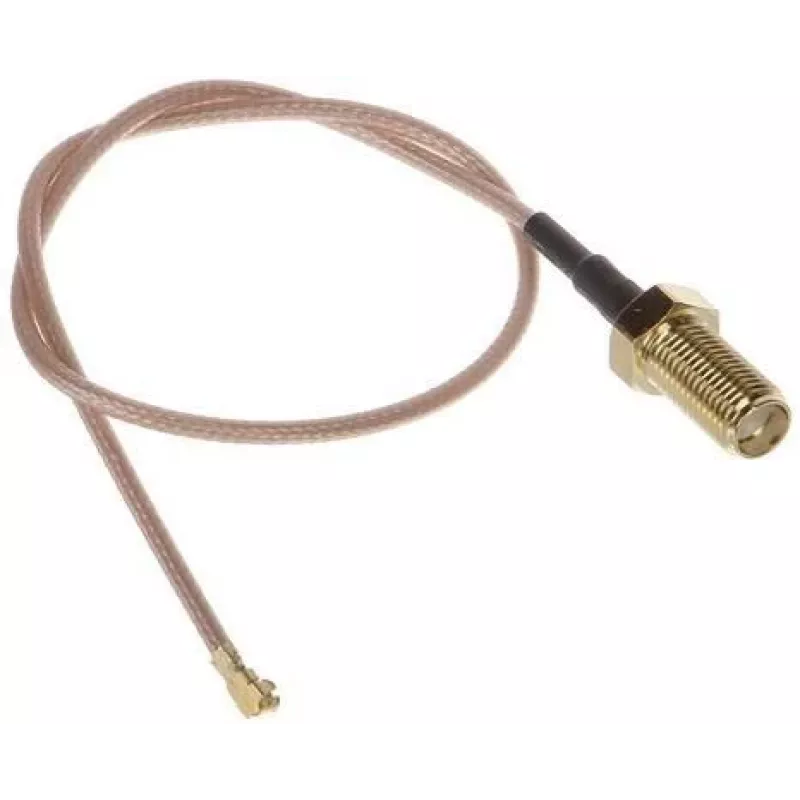

SATEL IPX-SMA adapterkaabel 15 cm side-mooduli jaoks

SATEL IPX-SMA adapterkaabel on kvaliteetne koaksiaalkaabel, mis on ette nähtud side-moodulite ühendamiseks IPX (U.FL/MHF) pistikuga SMA emane läbiviikpistikuga. See 15 cm (150 mm) kaabel sobib ideaalselt antenniühenduste pikendamiseks Wi-Fi, Bluetooth, GPS, GSM, LoRa ja IoT rakendustes. Valmistatud RG178 koaksiaalkaablist ja 50 oomi takistusega, tagab see usaldusväärse signaaliedastuse väikese kaoga.

Eelised

See adapterkaabel pakub kompaktset ja paindlikku lahendust väliste SMA-pistikuga antennide integreerimiseks moodulitesse, millel on IPX-pistik. Kullatud IPX-pistik tagab suurepärase juhtivuse ja korrosioonikindluse, nikeldatud SMA-pistik tagab turvalise paneelikinnituse. Kaabli FEP-kest ja PTFE-dielektrik tagavad stabiilse töö laias temperatuurivahemikus (-40 °C kuni +85 °C).

Sobib kasutamiseks

• SATEL side-moodulid ja muud seadmed IPX (U.FL/MHF) pistikutega
• Wi-Fi, Bluetooth, GPS, GSM, LoRa ja IoT rakendused, mis vajavad välist antenniühendust
• Paneelikinnitusega paigaldused, kus on vaja turvalist SMA emane läbiviikpistikut

Peamised tehnilised andmed

• Pistik 1: IPX (U.FL/MHF) isane
• Pistik 2: SMA emane (läbiviik/paneelikinnitus)
• Kaabli pikkus: 15 cm (150 mm)
• Kaabli tüüp: RG178 koaksiaal
• Takistus: 50 oomi
• Sagedusvahemik: DC kuni 6 GHz
• VSWR: < 1,5:1
• Sisestuskadu: < 0,5 dB @ 2,4 GHz
• Pistiku 1 materjal: messing (kullatud)
• Pistiku 2 materjal: messing (nikeldatud)
• Dielektriku materjal: PTFE
• Töötemperatuur: -40 °C kuni +85 °C
• Kaabli kestamaterjal: FEP
• Keskjuhtme materjal: hõbetatud vask

Soovitused

Veenduge, et IPX-pistik on korralikult ühendatud mooduli U.FL/MHF-porti. SMA läbiviikpistik on ette nähtud paneelikinnituseks koos kaasasoleva mutri ja seibiga. Optimaalse jõudluse saavutamiseks kasutage antennide ja moodulitega, mis toetavad 50 oomi takistust.
