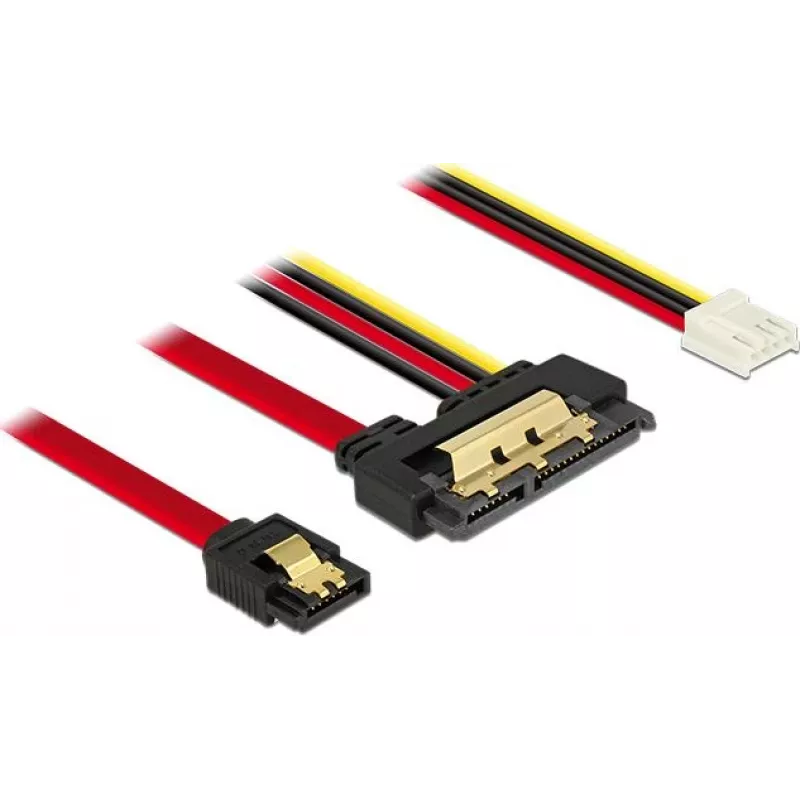

SATA-kaabel DeLOCK 85234 0,3 m SATA 7-pin + Molex 4-pin SATA 22-pin Must

Delock SATA-kaabel 0,3 m (mudel 85234) pakub kombineeritud andme- ja toiteühendust, ühendades ühes otsas SATA 7-pin andmepistiku ja Molex 4-pin toitepistiku ning teises otsas 22-pin SATA-seadme pistiku. Kaabel toetab SATA III andmeedastuskiirust kuni 6 Gbps ja sellel on metallist lukustusklambrid SATA-pesadel, mis tagavad kindla ühenduse. Selle kompaktne 30 cm pikkus ja must viimistlus sobivad paigaldamiseks kitsastesse arvutikorpustesse.

Eelised

Kaabel toetab SATA III kiirusi (6 Gbps) ja annab toidet tavalise Molex 4-pin pistiku kaudu, võimaldades vanemate või spetsiaalsete 22-pin SATA-seadmete ühendamist emaplaadiga, millel on saadaval SATA andmeport ja Molex toitejuhe. Metallklambrid SATA-pistikute juures tagavad kindla ja kuuldava klõpsu ühendamisel ning lühike 0,3 m pikkus vähendab kaablite segadust korpuse sees.

Sobib

• 22-pin SATA-liidesega seadme ühendamiseks emaplaadi SATA 7-pin porti
• SATA-seadmete toitmiseks Molex 4-pin toitepistikust
• Kasutamiseks väikestes või kompaktsetes arvutikorpustes, kus on vaja lühikest kaablit

Peamised spetsifikatsioonid

• Kaabli tüüp: SATA III
• Andmeedastuskiirus: kuni 6 Gbps
• Kaabli pikkus: 0,3 m (30 cm)
• Pistikud: SATA 7-pin + Molex 4-pin (üks ots) → SATA 22-pin (teine ots)
• Värvus: Must

Kasutusjuhend

Ühendage SATA 7-pin pistik emaplaadi vabasse SATA andmeporti ja sisestage Molex 4-pin pistik toiteploki vabasse Molex toitepistikusse. Kinnitage SATA 22-pin pistik sihtseadme SATA-pesasse, kuni metallklamber haakub. Veenduge, et süsteem on ühenduste tegemisel välja lülitatud, ja kontrollige enne sisselülitamist, et ühendused on kindlalt paigas.

Soovitused

Kasutage seda kaablit süsteemides, kus on vaja otsest SATA andmeühendust ja Molex toidet. Vältige tugevat painutamist pistikute läheduses ja suunake kaabel nii, et see ei puutuks kokku liikuvate osadega. Enne paigaldamist kontrollige 22-pin seadmepistiku ühilduvust oma riistvaraga.
