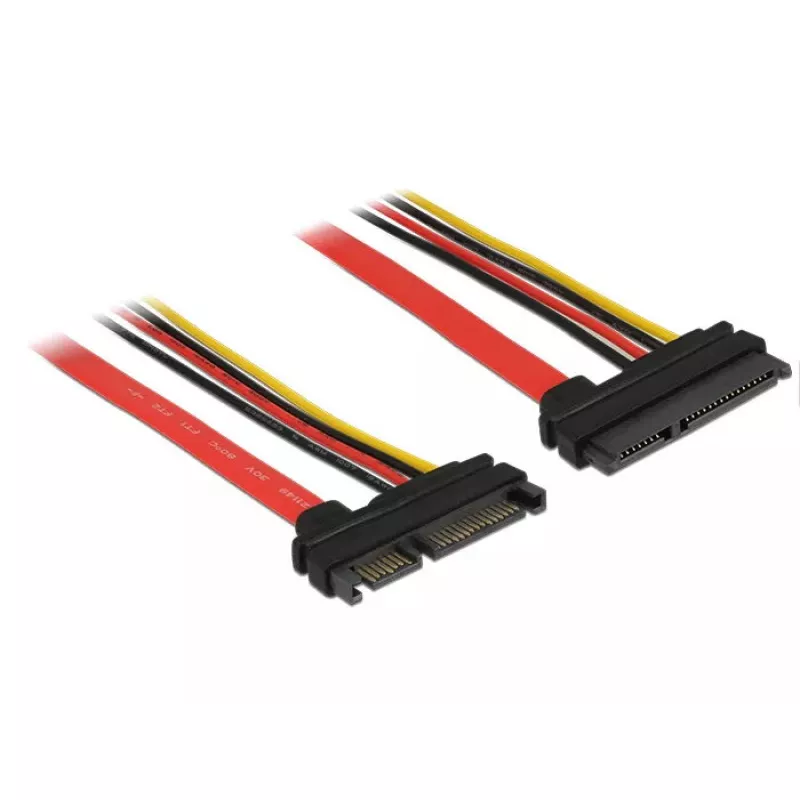

SATA-kaabel DeLOCK 83804 1m SATA 22-kontaktiline must punane kollane

See Delocki SATA-pikenduskaabel võimaldab SATA andme- ja toiteliidese pikendamist ning seda saab kasutada erinevate 22-kontaktilise SATA-pistikuga seadmete ühendamiseks. Kaabel on 1 m pikk ja sellel on mõlemas otsas kombineeritud 22-kontaktiline SATA-pistik (7-kontaktiline andme- + 15-kontaktiline toitepistik). See toetab SATA edastuskiirusi kuni 6 Gb/s ja on tagasiühilduv SATA 1.5 Gb/s ja 3 Gb/s-ga. Kaabel sisaldab nelja toitejuhet (kollane = 12 V, punane = 5 V, must = GND) ning kasutab andmeliinil 26 AWG ja toiteliinil 18 AWG juhet.

Eelised

DeLOCK 83804 pakub täielikku SATA 22-kontaktilist pistikut samaaegseks andme- ja toitepikenduseks, tuge SATA 6 Gb/s kiirustele ja tagasiühilduvust vanemate SATA-standarditega. Selle 1 m pikkus annab paindlikkust kaablite suunamisel arvutikorpuses ning 18 AWG toitejuhtmete kasutamine tagab stabiilse toite, samas kui 26 AWG andmejuhtmestik toetab usaldusväärset signaaliedastust.

Sobib

• Sisemiste SATA-ühenduste pikendamiseks emaplaadi ja salvestusseadmete vahel
• SATA kõvaketaste või SSD-de ühendamiseks kitsastes või ümberseadistatud arvutikorpustes
• Lühikese või vigastatud sisemise SATA-kaabli asendamiseks

Peamised spetsifikatsioonid

• Kaabli tüüp: SATA I
• Pikkus: 1 m
• Pistikud: SATA 22-kontaktiline (7-kontaktiline andme- + 15-kontaktiline toitepistik) pistikpistik SATA 22-kontaktilisele pesale
• Andmeedastuskiirus: kuni 6 Gb/s (tagasiühilduv 1.5 Gb/s ja 3 Gb/s-ga)

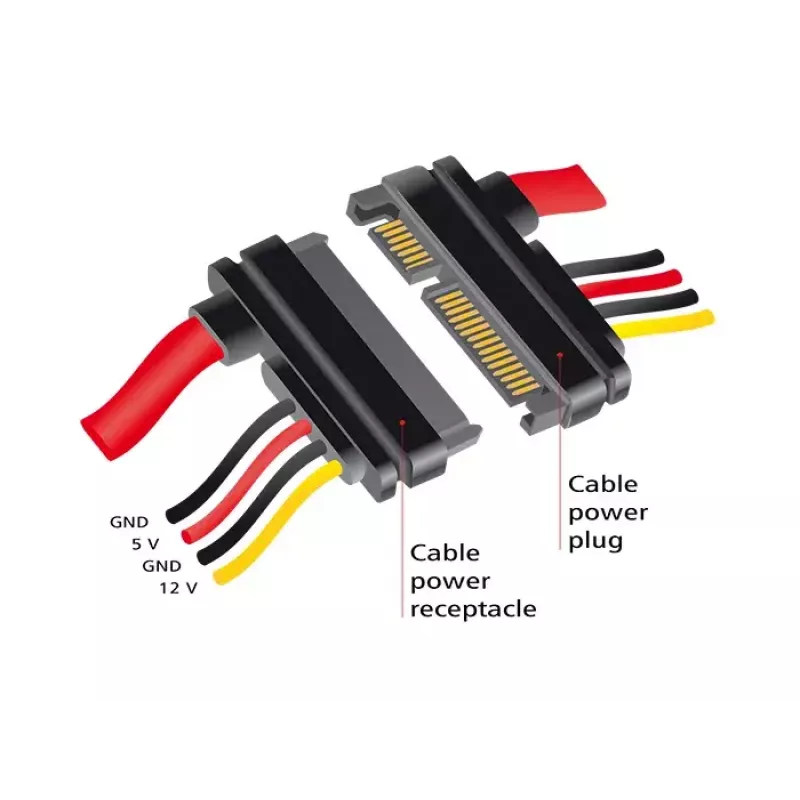

• Toitejuhtmed: 4 (kollane = 12 V, punane = 5 V, must = GND)
• Juhtmete ristlõiked: 26 AWG andmeliin, 18 AWG toiteliin
• Värv: must, punane, kollane

Kasutamine

Joondage 22-kontaktiline SATA-pistik seadme või emaplaadi vastava pesaga ja lükake see kindlalt kohale. Ühendage teine ots siht-SATA-seadmega, veendudes L-kujulise võtme õiges suunas. Suunake kaabel arvutikorpuses nii, et vältida teravaid käänakuid või muljumispunkte, ja kinnitage see vajadusel kaablisidemetega. Enne süsteemi sisselülitamist kontrollige toite- ja andmeühendusi.

Soovitused

Kasutage kaablit ainult siseühendusteks ja vältige selle kokkupuudet ülemäärase kuumuse või mehaanilise pingega. Parima jõudluse tagamiseks hoidke kaabliteekonnad lühikesed ja vältige tugevaid käänakuid; veenduge, et pistikud oleksid täielikult ühendatud, et säilitada stabiilne andmeedastus kuni 6 Gb/s.
