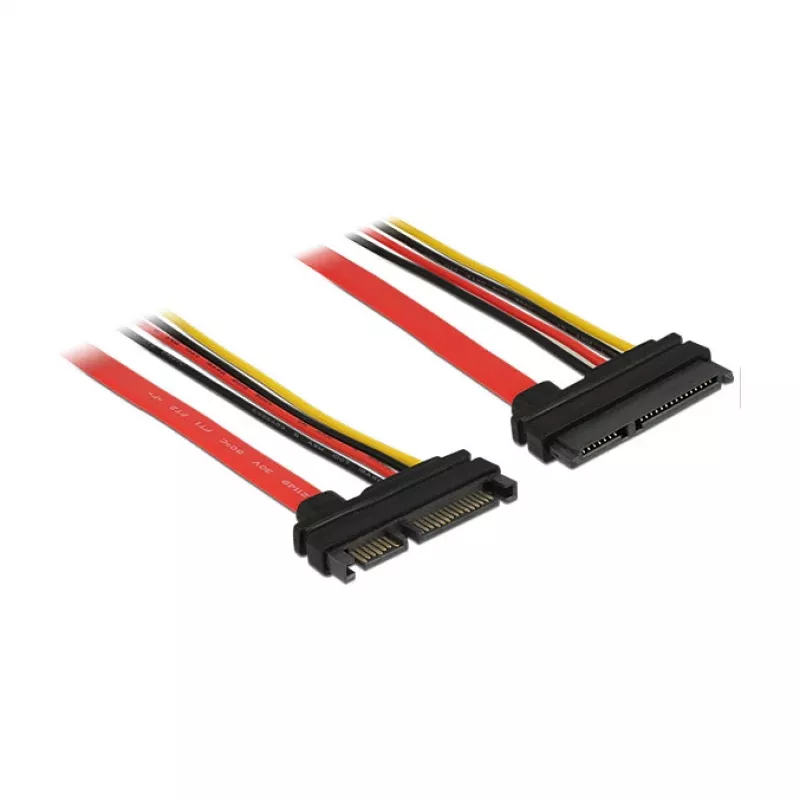

SATA kaabel DeLOCK 83803 0,3 m SATA 22 kontakti must punane kollane

See Delocki SATA pikenduskaabel võimaldab SATA andme- ja toiteliidese pikendamist ning seda saab kasutada erinevate seadmete ühendamiseks 22 kontaktiga SATA pistikuga. Kaabel on 0,3 m pikk ning sellel on 22 kontaktiga SATA pistik ja pesa (7 kontakti andmetele + 15 kontakti toitele). See toetab andmeedastuskiirust kuni 6 Gb/s ja on allapoole ühilduv SATA 1,5 Gb/s ja 3 Gb/s kiirustega. Kaabel kasutab andmeliinil 26 AWG ja toiteliinidel 18 AWG juhet ning sisaldab nelja toitejuhet: kollane (12 V), punane (5 V) ja must (GND).

Eelised

Delocki SATA kaabel pakub kompaktset 0,3 m pikendust, mis säilitab SATA 6 Gb/s signaaliedastuse, jäädes samas ühilduvaks varasemate SATA versioonidega. Integreeritud 22 kontaktiga pistik ja pesa ühendavad andmed ja toite ühes ühenduses ning paksemad 18 AWG toitejuhtmed parandavad ühendatud seadmete toitevarustust. Värvkoodiga juhtmed lihtsustavad paigaldamisel tuvastamist.

Sobib

• Sisemiste SATA ühenduste pikendamiseks emaplaadi ja draivide vahel
• SATA kõvaketaste, SSD-de ja optiliste draivide ühendamiseks arvutikorpuses
• Lühikeste või valesti paigutatud sisemiste SATA kaablite asendamiseks või pikendamiseks

Peamised tehnilised andmed

• Kaabli tüüp: SATA I (ühildub SATA I/II/III-ga)
• Kaabli pikkus: 0,3 m
• Pistik 1: SATA 22 kontakti (7 andme- + 15 toitekontakti) isane
• Pistik 2: SATA 22 kontakti (7 andme- + 15 toitekontakti) emane
• Andmeedastuskiirus: kuni 6 Gb/s, allapoole ühilduv kiirustega 1,5/3 Gb/s
• Andmeliin: 26 AWG; Toiteliin: 18 AWG

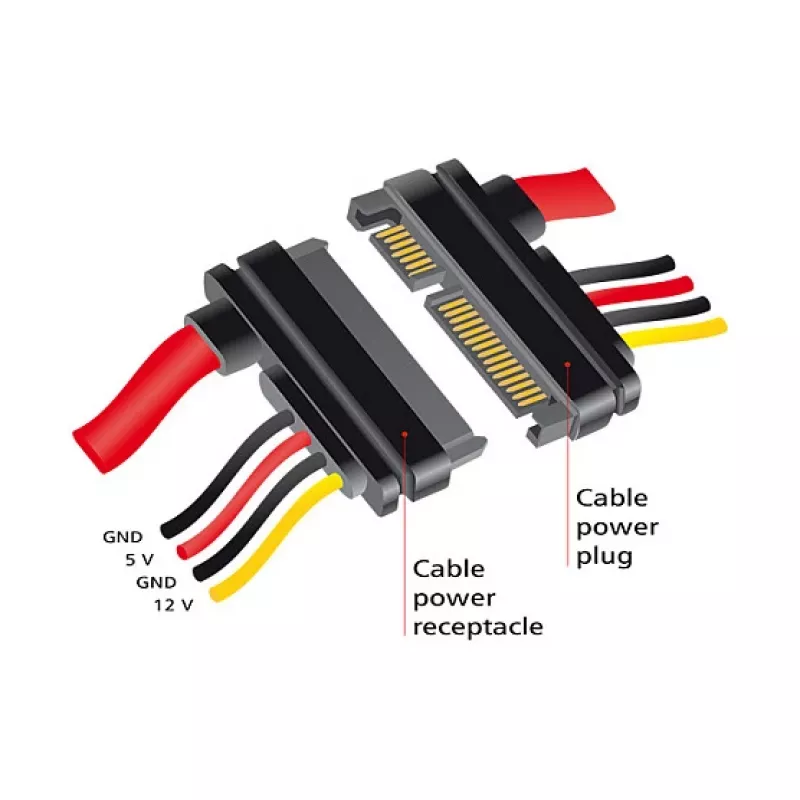

• Toitejuhtmed: 4 (kollane = 12 V, punane = 5 V, must = GND)
• Toote värv: must, punane, kollane

Kasutamine

Ühendage 22 kontaktiga SATA pistik emaplaadi või host-kontrolleri SATA pessa ja sisestage 22 kontaktiga SATA pesa ots SATA seadmesse (HDD, SSD või optiline draiv). Veenduge, et pistikud on joondatud ja täielikult kohal, et tagada nii andme- kui ka toiteühendus. Ärge rakendage pistiku ühendamisel jõudu; kui see ei sobi kergesti, kontrollige orientatsiooni ja seadme pistikut takistuste suhtes.

Soovitused

Kasutage seda Delocki 0,3 m SATA pikenduskaablit sisemiste, korpusesiseste ühenduste jaoks. Vältige kaabli järsku painutamist, hoidke see ventilaatoritest ja soojusallikatest eemal ning tagage korralik tõmbekaitse, et säilitada signaali terviklikkus ja ohutu toitevarustus.
