SAT + TV + raadio pistikupesa Televes 524501

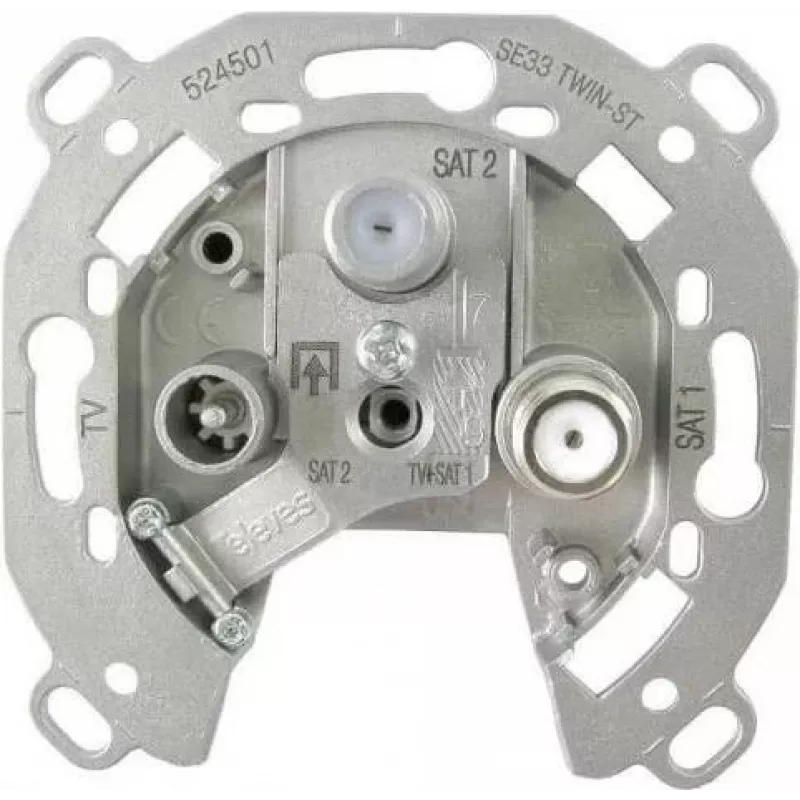

Televes 524501 pistikupesa pakub satelliidi, maapealse TV ja FM-raadio ühendusi kompaktses metallkorpuses. Sellel on kaks satelliidi F-pistikut ja üks IEC isane pistik raadio/maapealse TV jaoks; SAT1 (all paremal) edastab satelliidisignaali sisendile 1 koos filtreerimisega, SAT2 (üleval) kannab täisribalaiusega satelliidisignaali sisendile 2 (5–2400 MHz) ning IEC isane pistik (all vasakul) kannab FM-i ja maapealset TV-d sisendist 1. Seade on väikese sumbuvusega ligikaudu 1 dB, mõõtmed on 70 × 36 × 67 mm ja kerge metallviimistlus tagab vastupidavuse.

Eelised

Televes 524501 pakub kompaktset, metallkestaga lahendust kombineeritud SAT-, TV- ja raadiopistikupesadele väikese signaalikaoga. See toetab täisribalaiusega satelliiti ühel väljundil, pakkudes samal ajal filtreeritud satelliidiväljundit teisele tuunerile, ning suunab FM-/maapealsed signaalid läbi IEC-pistiku. Väikesed mõõtmed ja kerge kaal lihtsustavad paigaldamist standardsetesse pistikupesakarpidesse.

Sobib kasutamiseks

• Kodupaigaldised, mis vajavad kombineeritud satelliidi, maapealse TV ja FM-raadio pistikupesi
• Seadistused kahe satelliidituuneriga, kus üks vajab täisribalaiust ja teine filtreeritud väljundit
• Seina pistikupesade vahetus või uuendamine korterites ja väikestes paigaldistes

Peamised spetsifikatsioonid

• Mudel: Televes 524501
• Pistikud: 2 × F (SAT1 filtreeritud, SAT2 täisribalaius 5–2400 MHz), 1 × IEC isane (FM/TV sisendist 1)
• Sumbuvus: ~1 dB
• Mõõtmed (L × S × K): 70 × 36 × 67 mm
• Sisendvool: 0,5 A
• Kaal (pakend): 100 g
• Viimistlus: metallik
• Bränd / MPN / EAN: Televes / 524501 / 8424450188606

Kasutamine

Paigaldage pistikupesa sobivasse seinakarpi, jättes šassii alumise osa ettenähtud viisil avatuks. Ühendage sisenevad satelliidikaablid vastavatele sisenditele vastavalt paigaldusskeemile: sisendi 1 toide filtreeritud SAT1 väljundi jaoks ja sisendi 2 toide täisriba SAT2 väljundi jaoks. Kinnitage IEC isane pistik FM-/maapealse TV kaabli külge, mis pärineb sisendist 1. Veenduge, et kõik F- ja IEC-ühendused on kindlalt kinnitatud, ning lülitage paigaldamise ajal kõik võimendid välja.
