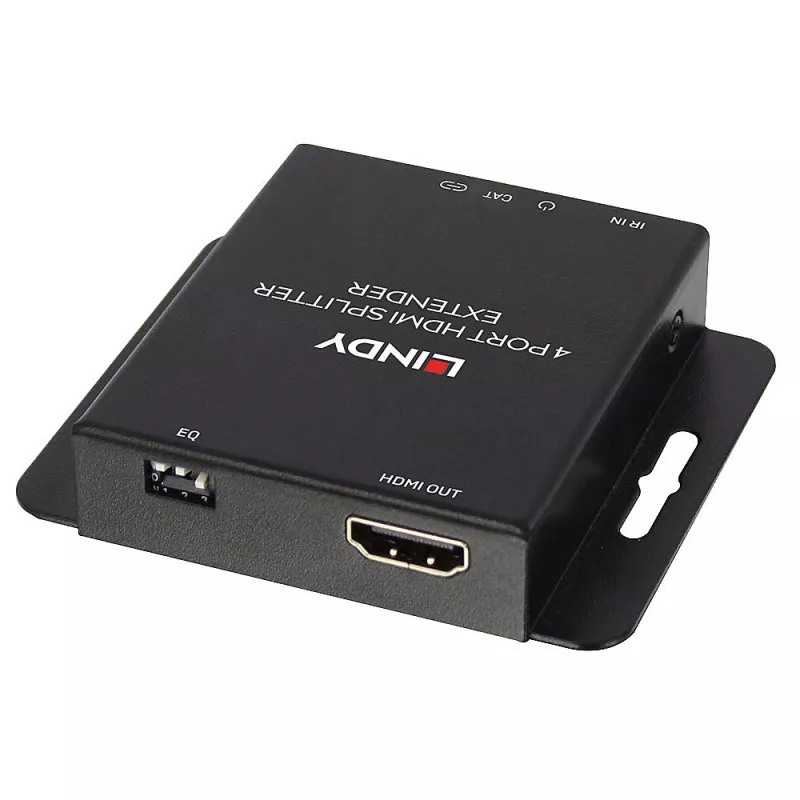

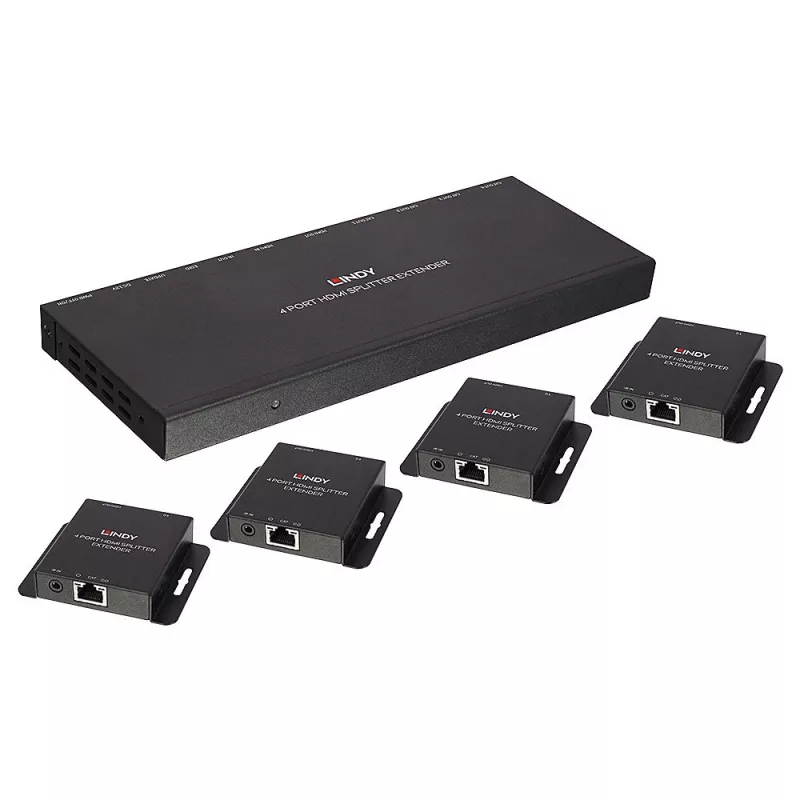

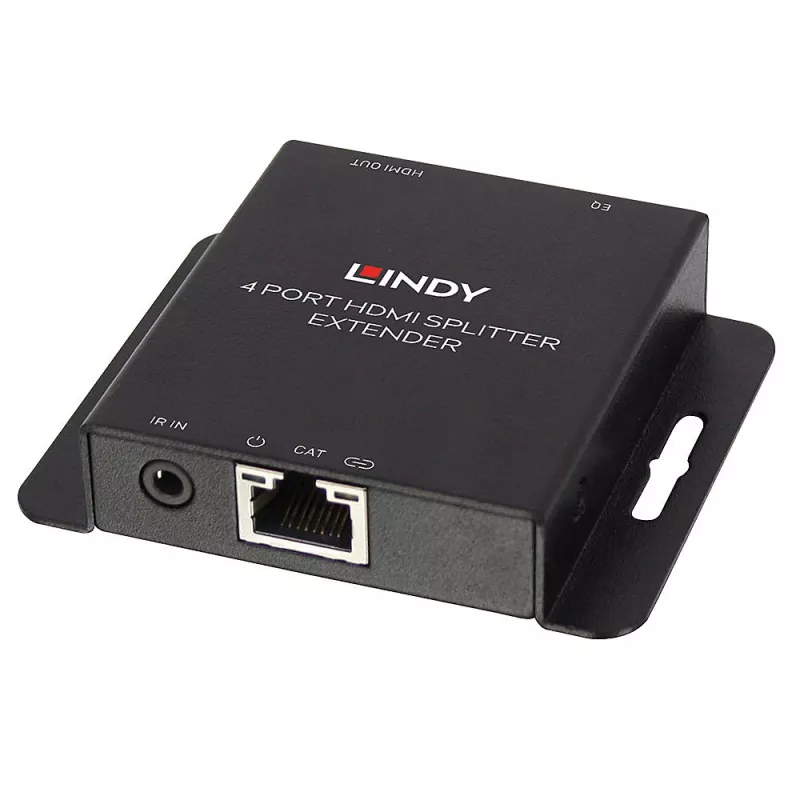

Saatja ja vastuvõtja Lindy 70m Cat.6 4 pordiga HDMI 4K30 ja IR jaoturipikendus koos läbiva väljundiga

Lindy 70m Cat.6 4 pordiga HDMI ja IR jaoturipikendus koos läbiva väljundiga edastab HDMI-signaali kuni 70 m kaugusele Cat.6 kaabli kaudu ja jaotab selle signaali neljale kaugkuvarile. See toetab videoresolutsiooni kuni 4K@30Hz ja 1080p 3D ning sisaldab IR-pikendust (20–60 kHz) kaasasolevate IR-vastuvõtja- ja saatjakaablite abil. Saatjal on sisseehitatud HDMI-läbivaväljund kohalikuks jälgimiseks või täiendavate saatjate aheldamiseks paigaldiste laiendamisel. Toide üle kaabli (PoC) võimaldab süsteemi toita ühest 12 V alalisvoolu toiteallikast, mis on ühendatud saatjaga, ning õhuke disain koos sisseehitatud kinnitusklambritega lihtsustab paigaldamist lameekraanide taha.

Eelised

Seade pakub lihtsat ühenda-ja-kasuta seadistust HDMI pikendamiseks ja jaotamiseks ökonoomse Cat.6 kaabli kaudu koos IR läbipääsuga lähteseadmete kaugjuhtimiseks. Saatja HDMI läbivaväljund võimaldab samaaegset kohalikku vaatamist ja EDID kloonimist; ühilduvuse tagamiseks on saadaval üheksa EDID eelseadistust. PoC vähendab kaabeldust, toites vastuvõtjaid saatja toiteallikast, ja kruvitüüpi alalisvoolupistik kinnitab toiteühenduse stabiilsetes paigaldistes.

Sobib

• Digitaalsete siltide võrgud jaemüügi- või kontorikeskkondades
• Klassiruumi ja loengusaali audiovisuaalne jaotus

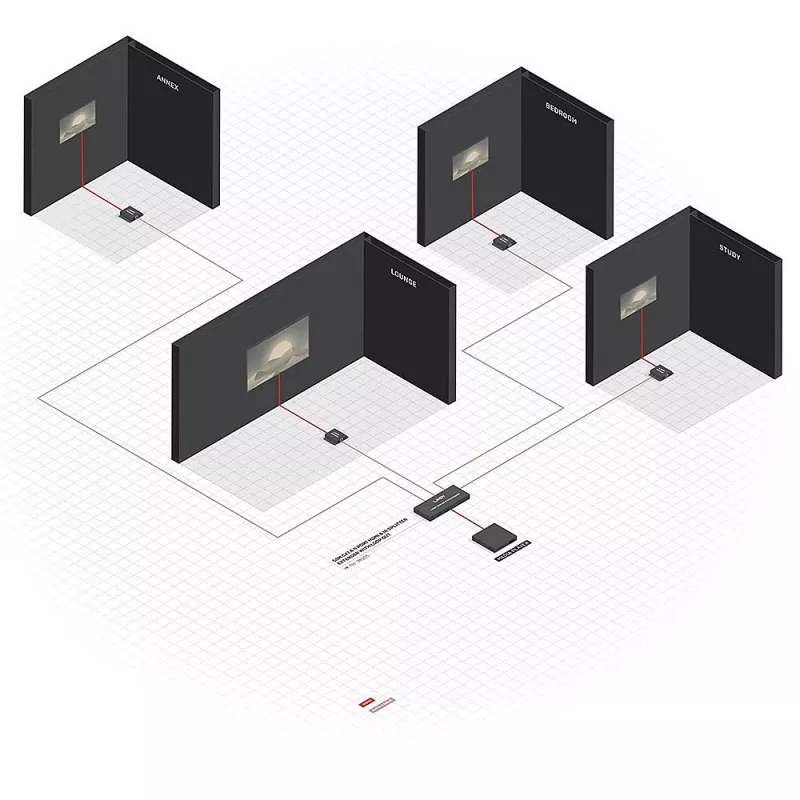

• Mitmetsoonilised kodukino- ja meediaseadeldised
• Tervishoiu kuvarisüsteemid ja ooteruumide ekraanid

Peamised tehnilised andmed

• Maksimaalne pikenduskaugus: kuni 70 m (Cat.6 täissüdamikuga kaabel, otseühendus)
• Toetatud resolutsioonid: kuni 4K @ 30 Hz, 1080p 3D
• IR sagedusvahemik: 20–60 kHz

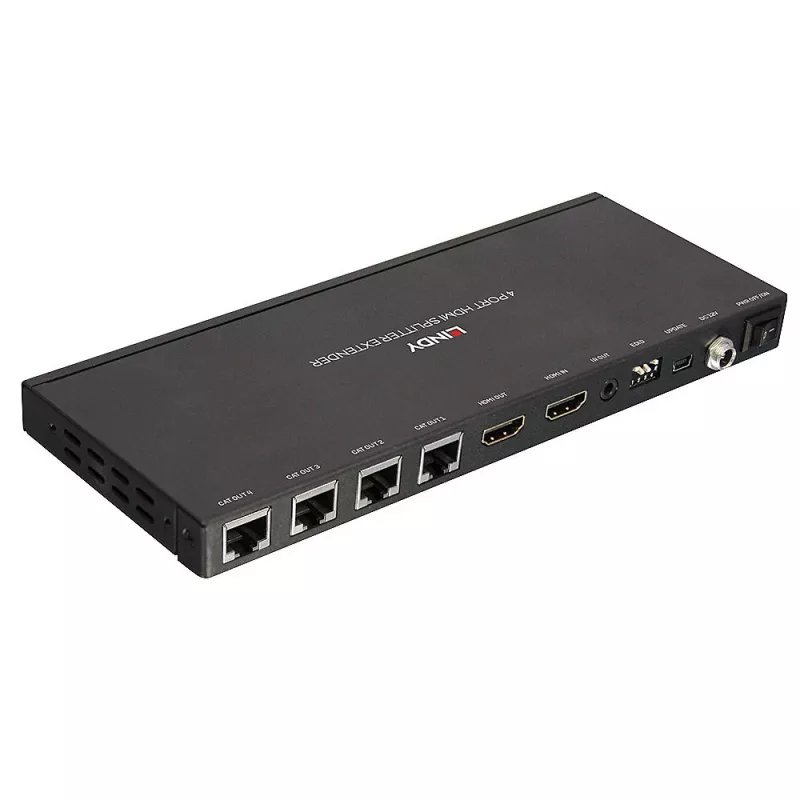

• Pordid: saatjal HDMI läbivaväljund, HDMI sisend/väljund seadmetel, 4 vastuvõtja väljundit
• Toide: 12 V alalisvool, 2,5 A toiteallikas (PoC saatjalt)
• Kaabli tüüp: soovitatav Cat.6 U/UTP; kvaliteet ja seinapaneelide või jaotuspaneelide kasutamine võivad vahemaid vähendada
• Värvus: must

Kuidas kasutada

Ühendage HDMI-allikas saatja HDMI-sisendisse ja viige Cat.6 kaablid saatjalt igasse vastuvõtjasse (täieliku vahemaa ja resolutsiooni jaoks soovitatav täissüdamikuga Cat.6). Kui on vaja kaugjuhtimist, kinnitage kaasasolev IR-vastuvõtja vastuvõtja otsas ja IR-saatja allika külge. Ühendage 12 V alalisvoolu toiteallikas saatja kruvitüüpi alalisvoolupistikusse; see annab toite ühendatud vastuvõtjatele PoC kaudu. Kasutage saatja HDMI-läbivaväljundit kohaliku kuva ühendamiseks jälgimiseks või täiendavate saatjate aheldamiseks, kui laienete rohkemale kuvarile.

Soovitused

Parima jõudluse saavutamiseks kasutage kõrgekvaliteedilist täissüdamikuga Cat.6 kaablit ning vältige täiendavaid adaptereid, jaotuspanele ega seinapaneel saatja ja vastuvõtja vahel. Kui kriitilised on pikemad vahemaad või maksimaalne resolutsioon, testige paigaldist otsast lõpuni ja kontrollige EDID seadeid saadaolevate eelseadistuste abil.
