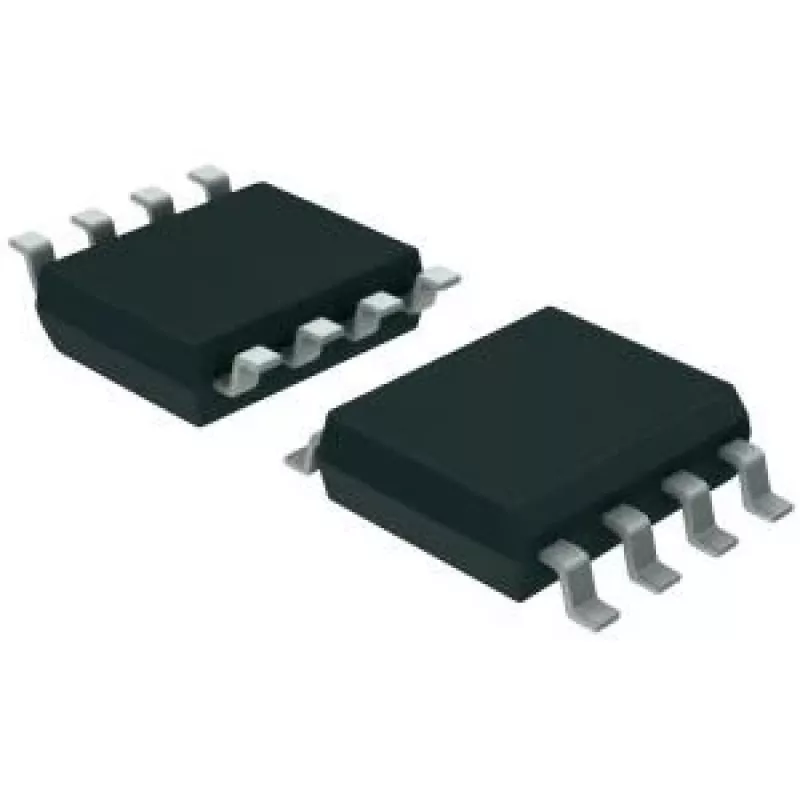

RS485 transiiver 1/1 SOIC-8, Texas Instruments SN75LBC176D

RS485 transiiver 1/1 SOIC-8 Texas Instrumentsilt SN75LBC176D on poolelduplne diferentsiaaltransiiver, mis on mõeldud usaldusväärseks sideks RS-485 võrkudes. SOIC-8 korpusesse pakendatud seade sisaldab ühte draiverit ja ühte vastuvõtjat, toetades standardseid kahejuhtmelisi mitmepunktisiini topoloogiaid. Seade on ette nähtud rakendustele, kus on vaja töökindlat jadadiferentsiaalsignaali ja mürakindlust, nagu tööstuslikud sideliinid, protsessijuhtimisliidesed ja andmehõivesüsteemid.

Eelised

See RS485 transiiver pakub integreeritud draiveri ja vastuvõtja ahelaid, mis on optimeeritud poolelduplseks tööks, vähendades vajadust diskreetsete komponentide järele ja lihtsustades plaadi paigutust. SOIC-8 korpus tagab kompaktse jalajälje, mis sobib ruumikitsastele disainidele. Seade on ehitatud vastama levinud tööstuslikele signaalitasemetele, toetades stabiilset diferentsiaalsidet pikkadel kaablilõikudel ja aidates minimeerida ühisrežiimi mürast tingitud vigu. Selle lihtne liides ja tööstusstandarditele vastavus hõlbustavad integreerimist olemasolevatesse RS-485 võrkudesse.

Sobib

• Tööstuslikele jadasiinidele ja väljasiinisõlmedele
• Protsessijuhtimis- ja PLC liidesmoodulitele
• Andmehõive- ja andurivõrgu lüüsidele
• Sardsüsteemidele, mis vajavad töökindlat diferentsiaalsignaali

Peamised spetsifikatsioonid

• Topoloogia: poolelduplne diferentsiaaltransiiver ühe draiveri ja ühe vastuvõtjaga
• Korpus: SOIC-8 pindmontaaž
• Liides: RS-485/RS-422 ühilduv diferentsiaalsignaal
• Tööfunktsioon: kahejuhtmelise mitmepunktisiini tugi
• Tüüpiline rakenduskeskkond: tööstuslikud ja manussüsteemide jadaliinid

Kasutamine

Asetage SOIC-8 transiiver PCB-le, järgides tootja soovitatud jalajälge ja järgides õigeid maandus- ja lahksidestustavasid. Ühendage A ja B diferentsiaaljuhtmed siiniga ja andke toitepinge ning signaali lubamise/keelamise juhtimine vastavalt süsteemi nõuetele. Kasutage igas sõlmes kahejuhtmelisel siinil ühte transiiverit ja hallake poolelduplses töös draiveri lubamise ajastust, et vältida siini konflikte. Järgige pikkade kaablilõikude otstes soovitatud lõpetus- ja rikketurvaliste takistite tavasid signaali terviklikkuse säilitamiseks.

Soovitused

Usaldusväärseks tööks järgige standardseid RS-485 paigaldusjuhiseid: paigutage lõpetustakistid kaabli otstesse, kasutage vajadusel keerdpaar varjestatud kaablit ja tagage pikkade vahemaade puhul ühine referents- või maandustee. Kontrollige mitmepunktiseadetes lubamise/keelamise ajastust ja lisage seadme VCC viigu lähedusse lahksidestuskondensaatorid stabiilse toiteallika töö tagamiseks.
