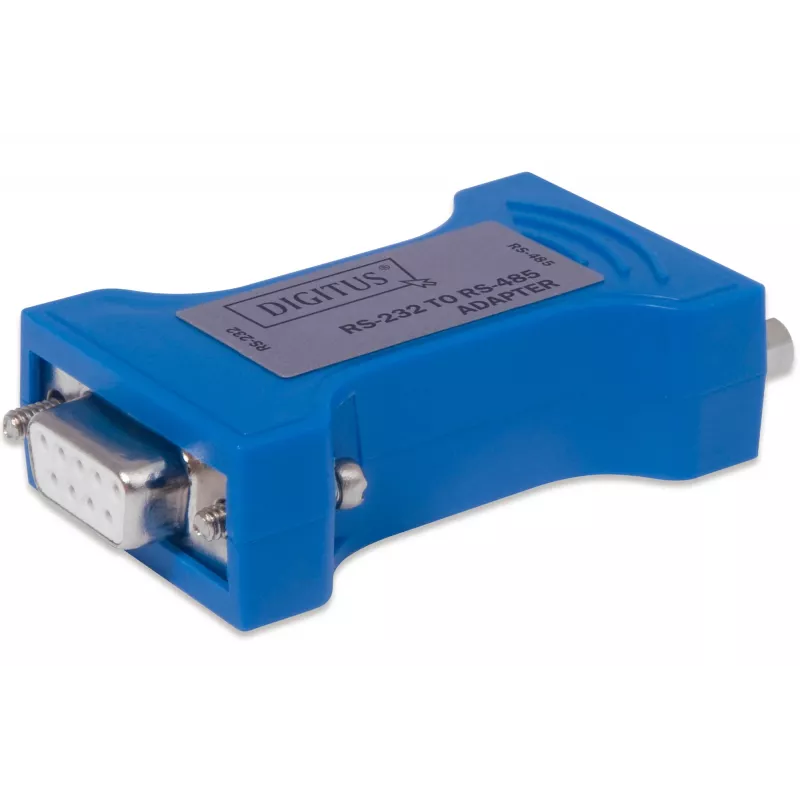

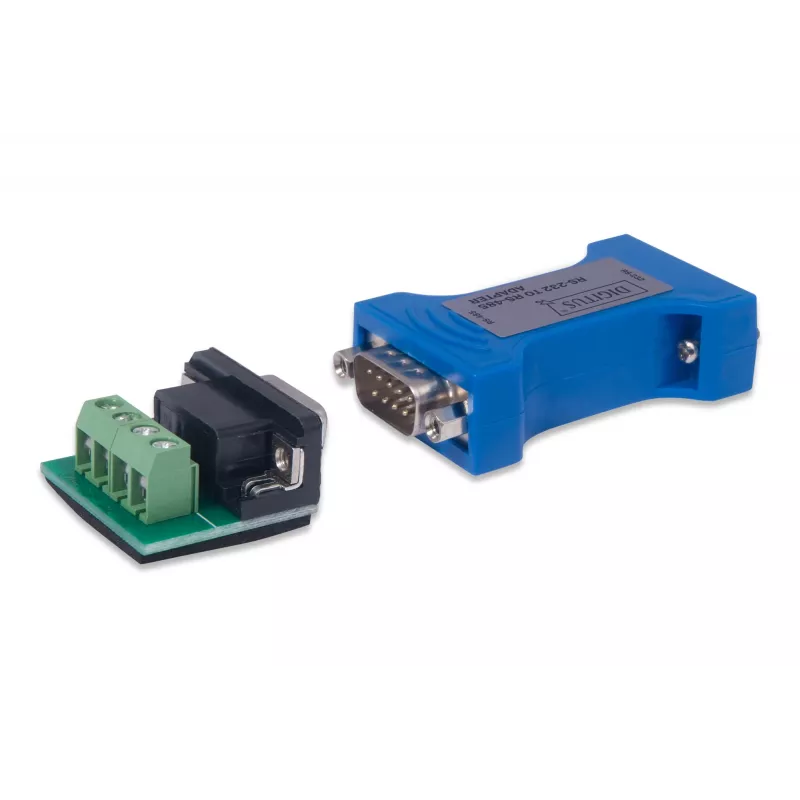

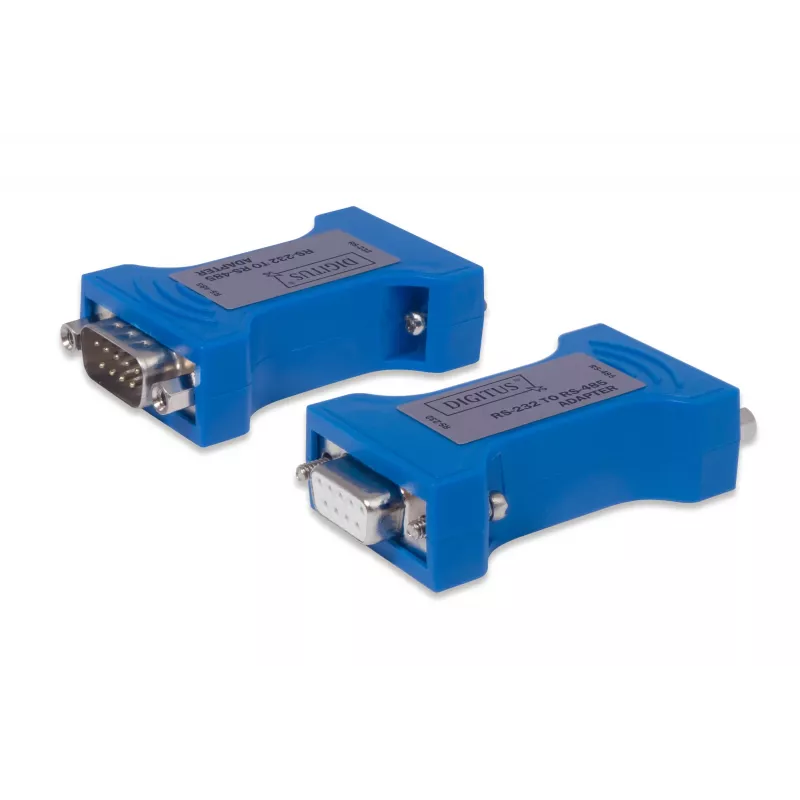

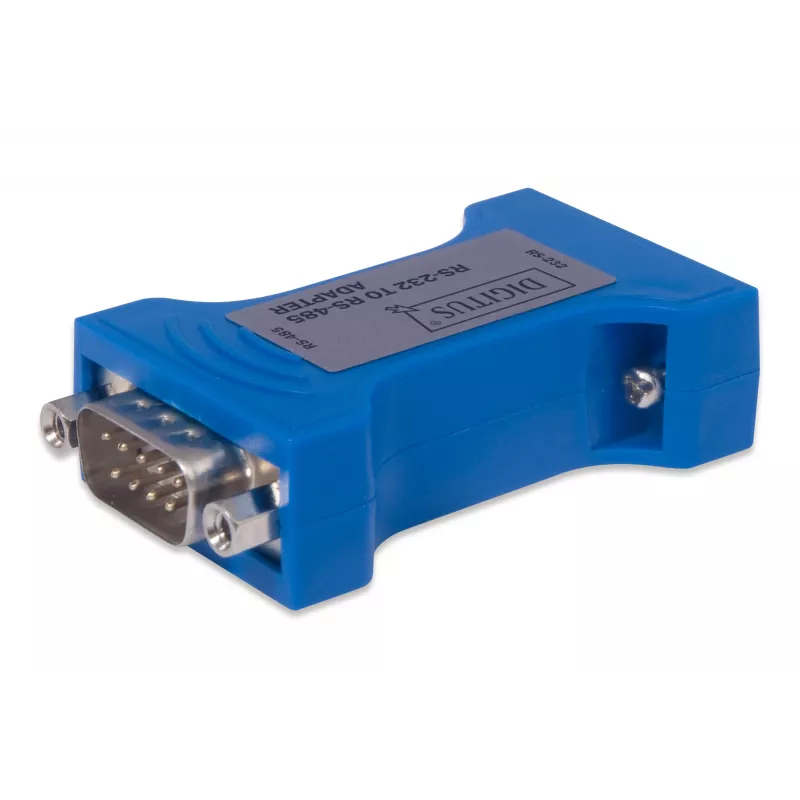

RS-232 RS-485 adapter Digitus DA-70161

RS-232 RS-485 adapter Digitus DA-70161 muundab RS-232 signaalid RS-485-ks ja võimaldab sidet arvutite ja RS-485 liidest toetavate seadmete vahel. Kompaktne adapter toetab andmeedastuskiirusi 300 kuni 115 200 bps, pikendab kuni 5 m pikkuse RS-232 liini kuni 1 200 m pikkuseks RS-485 liiniks, vastab EIA ja TIA standarditele ega vaja välist toiteallikat. Patenteeritud RS-232 kiibistik välistab vajaduse RS-232 liidese lähtestamise järele ning sisseehitatud saatja-vastuvõtja tagab automaatse viivituseta suunatuvastuse ilma käepigistussignaale (RTS, DTR) kasutamata, tagades ühilduvuse RS-232 pooldupleksrakendustega ilma tarkvara- või riistvaramuudatusteta.

Eelised

Digitus DA-70161 pakub ühenda-ja-kasuta (plug-and-play) muundamist RS-232 ja RS-485 vahel, toetab laia andmeedastuskiiruste vahemikku (300–115 200 bps) ning pikendab sidekaugust kuni 1 200 meetrini RS-485 poolel, säilitades samal ajal kuni 5 meetrit RS-232 poolel. See töötab ilma välise toiteallikata ja kasutab sisseehitatud saatja-vastuvõtjat koos automaatse andmesuuna tuvastusega, välistades vajaduse täiendavate käepigistussignaalide või tarkvaramuudatuste järele. Adapter vastab EIA/TIA standarditele ja on vastupidavas sinises korpuses, mis sobib tööstuskeskkondadesse.

Sobib

• Arvutite ühendamiseks RS-485 seadmetega
• Tööstuslike juhtimis- ja automaatikasüsteemide jaoks
• Kaardilugejate ja läbipääsusüsteemide jaoks
• Digitaalsete makse- ja piletisüsteemide jaoks (teemaksud, bussid, parklad)
• Inseneri- ja mõõterakenduste jaoks

Peamised spetsifikatsioonid

• Pistikud: RS-232 kuni RS-485
• Edastuskiirus: 300 kuni 115 200 bps
• Ulatus: kuni 5 m (RS-232 pool), kuni 1 200 m (RS-485 pool)
• Standardid: vastab EIA ja TIA nõuetele
• Toide: välist toiteallikat ei ole vaja
• Toote värv: Sinine
• Tootja: DIGITUS, MPN DA-70161, EAN 4016032358480

Kasutamine

Ühendage Digitus DA-70161 RS-232 ots arvuti või kontrolleri RS-232 porti ja ühendage RS-485 pool sihtseadme või siiniga vastavalt seadme RS-485 ühendusskeemile. Välist toidet ega erilist lähtestamist pole vaja; adapter tuvastab automaatselt andmesuuna ja lülitab saatja-vastuvõtja vastavalt. Kinnitage host-tarkvaras andmeedastuskiirus ja sideparameetrid (paarsus, andmebitid, stoppbitid), et need ühtiksid ühendatud RS-485 seadmega.

Soovitused

Usaldusväärseks pikamaasideks kasutage RS-485 segmendis varjestatud keerupaarkaablit, hoidke kaablikäigud ettenähtud maksimaalse 1 200 m piires ning tagage RS-485 siini nõuetekohane lõpetamine ja eelpingestus vastavalt paigaldusele. Veenduge mõlemas otsas sobivates jadaseadetes, et vältida sidevigu.
